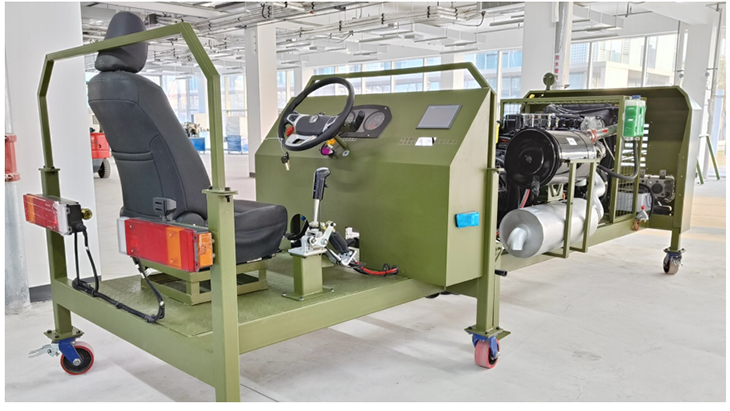

SBQC-TJ04天錦動力及燈光系統操作實訓臺
一、產品需求
天錦動力及燈光系統操作實訓臺以東風天錦EQ1120GA2車型動力及燈光系統為基礎制作，能夠滿足發動機系統、變速器系統和全車燈光系統的結構及電路相關認知、檢修等實訓教學。
二、產品組成要求
（1）采用康明斯ISDe300 50發動機總成、法士特8JS125TA變速器總成（注：按東風天錦EQ1120GA2原車8檔）、天錦全車燈光系統、車身控制單元（注：該車無此單元，按原車型選配）、儀表、燃油箱、散熱器、中冷器、蓄電池、散熱水箱、油門踏板、點火開關總成等原車零部件制作。
（2）臺架裝有輔助拆裝吊車（注：固定吊機，重量：52KG吊重：400斤，最高起升：2.3米）、信號檢測臺架、智能故障設置系統等。
（3）臺架由立體框架式結構底盤和組合式鋁型材檢測面板組成，優質鋼管經噴塑處理的防護欄、高強度萬向移動帶鎖止腳輪。
（4）產品要求配備此款發動機和變速器的結構認知教學輔助軟件，軟件集成發動機和變速器的結構認知教學軟件。要求軟件能夠支持教員及學員在360°旋轉的仿真模型上查看各個部件的安裝位置及結構形式，并能夠以文字形式講解各部件的功用。要求結構認知軟件能夠以透明化的模型形式展示認知部件的安裝位置，從而輔助新學員快速了解學習此款發動機和變速器的結構組成。為保證設備供貨的同時可提供教學輔助軟件，要求此款軟件為供應廠家自行開發的成熟產品，并能夠于招標現場進行演示。
（5）產品配備此款發動機使用的故障診斷儀（注：通用品牌，obd2汽車診斷檢測儀），可對電控系統進行故障碼讀取操作。

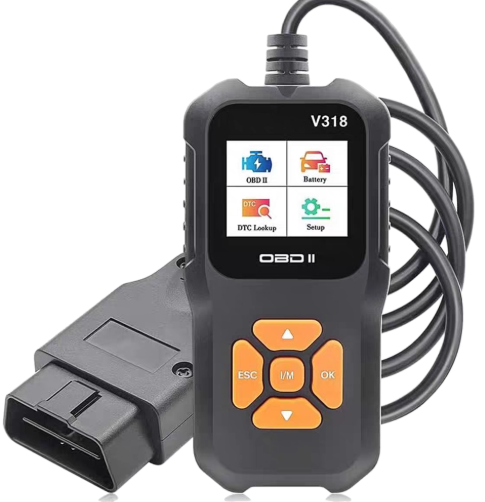

注：obd2汽車診斷檢測儀/V318汽車故障檢測儀
三、產品功能要求
（1）實訓臺涵蓋發動機、變速器和全車燈光三大系統的理論及實操，并支持移動教學，不局限于固定安裝位；
（2）發動機、變速器系統所有傳感器及執行器齊全，系統可正常運行；
（3）可以進行電控系統的電阻、電壓、頻率、脈寬、占空比、示波等測試；
（4）車輛燈光系統完整，可演示全車燈光系統組成及工作原理；
（5）本設備可貫穿整個汽車發動機、變速器及燈光系統教學，能實現實物配件結構認知和實操階段性考核；
（6）教學實訓系統面板噴繪高清電控系統控制單元插頭圖及系統電路圖，配有檢測端子方便檢測；
（7）實訓臺配備專用檢測臺架，可供系統電路檢測使用；
（8）要求配置智能故障設置系統：
1）教員在講課時，可在故障設置系統中以教員賬號登錄，設置故障。學員考核則需在發動機系統上根據故障現象及檢測數據進行故障診斷與排查，最后在故障設置系統上以學員賬號進行故障鎖定與排除。
2）教員界面既可以單個故障設置，也可多個故障同時設置，并有全部設置故障和全部清除等功能。
3）采用不小于7寸（分辨率不低于800*480）工業彩色觸摸屏，系統內為中文菜單，界面友好，操作方便。
4）要求采用汽車用CAN工業總線通訊，通訊距離遠，信號穩定，抗干擾。
5）故障模擬系統需集成成績存儲功能，在教員賬號登錄情況可查看所有學員的訓練成績。
四、實訓項目要求發動機系統結構認知教學、變速器系統結構認知教學、全車燈光系統結構認知教學、發動機水溫異常故障診斷與排除、發動機進氣壓力異常故障診斷與排除、機油壓力故障報警診斷與排除、燈光系統電路檢測與故障診斷等，至少需滿足下表清單：
踏板位置傳感器信號2斷路、風扇離合器信號虛接、燃油含水傳感器信號斷路、風扇控制/空調壓力開關信號虛接、風扇離合器信號斷路、踏板位置傳感器信號2虛接、風扇控制/空調壓力開關信號斷路、燃油泵執行器信號對地短路、踏板位置傳感器信號1斷路、發動機冷卻液溫度傳感器信號對地短路、燃油泵執行器信號斷路、油軌壓力傳感器信號對地短路 、發動機冷卻液溫度傳感器信號斷路、5缸噴油器電磁閥驅動器信號對地短路、油軌壓力傳感器信號斷路、進氣歧管溫度/壓力傳感器壓力信號對地短路、5缸噴油器電磁閥驅動器信號斷路 、凸輪軸位置傳感器信號虛接、進氣歧管溫度/壓力傳感器壓力信號斷路、遠光燈不亮故障、凸輪軸位置傳感器信號斷路、轉向燈不亮故障、踏板位置傳感器信號1對地短路、
防空燈不亮故障、燃油含水傳感器信號虛接、電喇叭不響故障。
