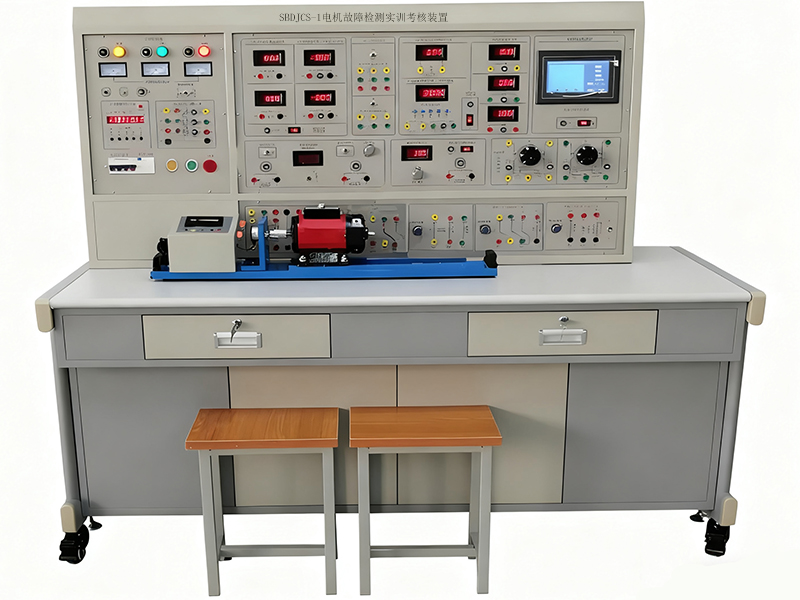

SBDJCS-1電機故障檢測實訓考核裝置
電機故障檢測實訓考核裝置、電機性能測試面向專業：電氣及其自動化、自動化、新能源科學與工程、機械工程及其自動化。通過實驗，使學生加深對多種電機基本原理的理解，掌握多種電機參數、工作特性、機械特性等方面測量的方法，能為學生從事電機調試、運行等工作打下較好的基礎。
一、技術參數
1、輸入電壓：三相四線制或五線制380V±10% 50Hz。
2、工作環境：環境溫度范圍為-5℃～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：≤1.5kVA
4、安全保護：具有過流、漏電、短路、超量程等。
二、裝置的配置
實訓裝置由電源控制屏、實訓桌、儀表及連接導線等組成。
（一）電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1、交流電源部分
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格1.5kVA、0～450V）。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，克服了更換保險絲帶來的麻煩，并具有過流聲光告警。控制屏的供電由啟停按鈕進行控制，具有漏電聲光告警等功能；配有指針式交流電壓表，可方便地指示三相電網和三相調壓輸出的每一相的線電壓。
2、直流電源部分
220V/0.5A直流電源一組，具有短路保護功能；0～250V/3A可調直流高壓電源一組，具有過壓、過流及短路保護功能
3、 智能故障設置故排、排除故障模塊（觸摸屏顯示）
該模塊設有設故區和排故區，采用觸摸屏顯示，設故區可對單相異步電機、三相異步電機、同步電機、直流電機的常見電氣故障進行設置；排故區可讓學生動手進行故障測試，并把測試出的故障加以排除，從而提高學生的電機檢測技能。
4、 電機模塊部分
配有單相電容運轉異步電動機、三相鼠籠式異步電動機、同步電動機及直流并勵電動機。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為加厚鋼板噴塑,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個舒適的工作臺面。實訓桌底部裝有四個萬向輪和緊固機構，便于移動和固定。
（三）儀器儀表
（1）提供真有效值交流數字電壓表1只，測量范圍0～500V，三位半數顯，量程自動判斷，自動切換。
（2）提供交流數字電流表三只，測量范圍0～5A，三位半數顯。
（3）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯；
（4）提供直流數字電壓表一只，測量范圍0～300V。
（5）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻，兩組0～90Ω/1.5A可調電阻。
（7）單相電容運轉電動機電容：4uF/450V CBB電容1只。
（8）設有1個三刀雙擲開關、一個雙刀雙擲開關。
（9）同步電機直流勵磁電源 提供8-40V可調同步勵磁電源1套。
（10）提供數字萬用表1只。
（11）提供兆歐表一只。
（12）校正直流測功機1臺（DC220V、350W、1500rpm）。
（13）DQ03-1固定電機導軌、光碼盤測速系統（日本歐姆龍1024增量式光電編碼器）及數顯轉速表。
（14）實訓連接導線及配件
連接導線采用絕緣護套連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
（四）實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
、 實訓內容
(一)直流電動機實訓
1.直流電動機知識的概述
2.直流電動機認識實訓
3.直流電動機的啟動
4.直流電動機的調速
5.直流電動機的換向
6.直流他勵電動機絕緣電阻的測量
7.直流電動機故障的檢測
(二)三相異步電動機實訓
1.異步電機知識的概述
2.三相鼠籠異步電機的認識實訓
3.三相鼠籠異步電機的啟動與換向實訓
4.三相鼠籠異步電動機的空載實訓
5.三相鼠籠式異步電動機絕緣電阻的測量
6.三相異步電動機繼電接觸控制實訓（自鎖控制）
7.三相異步電動機故障的檢測
