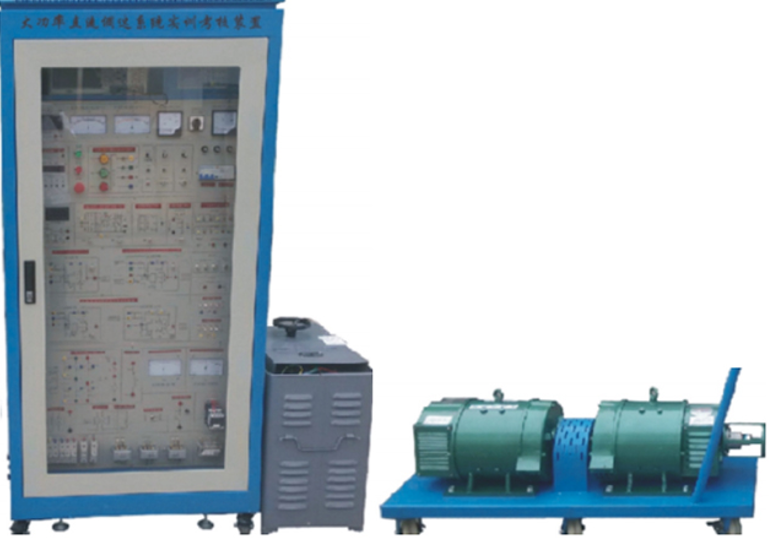

SBDQ-9E大功率直流調速系統實訓考核裝置

一、概述

“大功率直流調速系統實訓考核裝置”涵蓋了大中專院校《電力電子技術》、《直流調速》、《電機控制》及《電力拖動自動控制系統》等課程所要求的實訓項目，完全滿足技師和高級 維修電工的培訓及技能考核的需要，適合于各類高校、職業學校、勞動培訓及技能鑒定機構的實訓教學以及高級維修電工考核和技能鑒定。

二、特點

設備采用大功率晶閘管和2.2KW大功率直流機 組，可模擬工業現場，彌補了一般教學設備采用小電機無法準確模擬中大功率電機轉動慣量的缺點，可以完成帶電流截止負反饋轉速單閉環、電壓單閉環和電壓、電 流雙閉環調速等實訓項目，通過設置故障的方式，也可以完成自動化方面的實訓考核。

三、技術性能

1.輸入電源: 三相四線(或三相五線 380V±10％ 50Hz)

2.工作環境: 溫度-10℃～+40℃　相對濕度＜85％（25℃）海撥＜4000m

3.裝置容量：＜4kVA

四、基本配置

1.工業控制柜

控制柜最上部為示波器放置區和設故箱，中間部分為電源控制部分，實訓接線區和相應的監控儀表，裝有±300V直流電壓表、±20A直流電流表和數字轉速表用于指示直流電機的運行狀態，控制柜下部裝有三相同步變壓器、三相電流互感器和大功率晶閘管模塊等。

2.直流電機組

整套直流電機組放置在一輛拖車上，2.2kW直流電動機和1.9kW直流發電機同軸安裝，電動機轉軸還裝有1024點/轉的光電編碼器，給調速系統提供相應的轉速信號。

3.加載電阻箱

設備還配套一臺大功率可調電阻器，接直流發電機的電樞回路，調節負載電阻大小即改變了電動機的輸出轉矩

五、實訓項目

1.開環系統參數調試

(1)同步信號觀測

(2)鋸齒波斜率整定

(3)初始角度整定

(4)最小整流角最小逆變角整定

(5)三相全控整流電路

2.閉環系統參數調試

(1)電流反饋系數整定

(2)轉速反饋系統整定

(3)電流截止負反饋整定

3.電壓單閉環調速系統

4.轉速單閉環調速系統

5.帶電流截止負反饋轉速單閉環調速系統

6.轉速、電流雙閉環調速系統

六、故障設置功能

1.模擬三相同步信號缺相

2.模擬晶閘管觸發電路故障

3.模擬電壓單閉環調速系統中調節器故障

4.模擬轉速單閉環調速系統中調節器故障

5.模擬雙閉環調速系統中轉速調節器故障

6.模擬雙閉環調速系統中電流調節器故障

該實訓考核柜可以設置多個獨立的故障點，通過多個故障點排列組合，可模擬更多的故障現象。
