SBGPDX-01B高低壓供配電技術成套實訓設備
一、概述
高低壓供配電技術成套實訓設備是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備，低壓供配電技術實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
低壓供配電實訓考核設備（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。
采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
低壓供配電技術成套實訓裝置適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。
低壓供配電技術實訓設備具有：

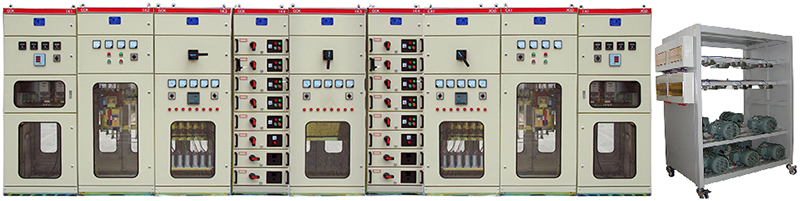

供配電技術實訓設備部分實物外形參考照片具體以實物為準
⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；
⑵系統性，真實反映供配電系統的結構；
⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；
⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。
二、設備的功能和實訓項目
低壓供配電技術成套實訓設備包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
三、部分實訓項目：
1、配電系統運行方式實訓
2、低壓配電設備的倒合閘操作實訓
3、雙回路供電及聯絡柜操作實訓
四、互感器實訓
⑴電流互感器接線方式
⑵有功、無功電度表的接線實訓
⑶多功能綜合儀表接線實訓
⑷抄表實訓
五、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、母線聯絡柜倒閘實訓
12、安全操作規程培訓
13、供配電工、維修電工職業技能鑒定考核訓練
六、高低壓供配電技術實訓設備主要配置、功能及主要性能、技術指標
序號 | 設備名稱 | 規格/型號 | 數量 | 用途 | 功能要求 | 主要性能及技術指標 |
1 | 進線柜 | GCK | 2 | 總電源控制 | 1、附進線帶漏電空氣開關（板后操作） 2、主斷路器可以手動操作也可以電動操作 3、帶有進線電壓指示儀表 4、可以進行各相電壓轉換操作 5、有三相電流指示儀表 6、斷路器板前操作 7、設備帶有前后有隔離保護鋼板 8、前后開有觀察窗 9、進線方式：上下均可進出線 | 1、斷路器：DW15-630/160A 2、電壓表：6L2-V450V 3、電流表：6L2-A 4、互感器：BH-0.66 5、電壓轉換開關：LW5-16YH3/3 6、空氣開關（帶漏電保護）：DZ20LE |
2 | 計量柜 | GCK | 2 | 電能計量 | 1、有功功率顯示 2、無功功率顯示 3、有功電能計量 4、無功電能計量 5、綜合顯示儀表 6、電壓顯示 7、電流顯示 8、前后開有必要的觀察窗 | 1、電流互感器：BH-0.66 2、三相四線有功電度表：DTS196 3、三相四線無功電度表：DXS196 4、有功功率顯示：6L2-KW 5、無功功率顯示：6L2-VAR 6、電壓表（指針式）：6L2-V 7、電流表（指針式）：6L2-A 綜合顯示儀表（數顯式）：PY194E-2S4 |
3 | 補償柜 | GCK | 2 | 功率因數補償 | 1、手動控制功能 2、自動控制功能 3、補償電容自動放電功能 4、補償電容自恢復功能 5、前后帶有觀察窗 6、電容保護采用斷路器保護 7、功率因數顯示前后開有觀察窗 | 1、補償電容器：BSMJ0.4 2、接觸器：CJ19 3、小型斷路器：DZ47 4、功率因數表：6L2-C0$ 自動補償控制器：JKL5CF |
4 | 出線柜（動力及照明柜） | GCK | 2 | 動力及照明控制 | 1、抽屜式，帶有機械連鎖機構， 2、帶有隔室 3、每個控制單元帶有斷電保護和電壓指示 每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流16A | 1、塑殼開關：AAM1 2、接觸器：CJX4 3、電壓表：99T1
|
5 | 聯絡柜 | GCK | 1 | 聯絡 | 連通或者切斷兩個主柜之間電源 | 橋內接線方式 |
6 | 負載柜 | 小車式 | 2 | 動力、照明負荷 | 1、半開放式結構 2、負載小車帶單元控制 3、可移動，車輪帶自鎖裝置 | 1、感性負載10個單元，每個單元軸功率2.2KW阻性負載10個單元，每個單元功率1KW |
7 | 安全防護材料與工具 |
| 2 | 1、絕緣手套2副 2、絕緣靴2副 3、絕緣地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、接地線（5M） 8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A) 9、電工常用工具 | 1、安全防護用品 2、安全防護用品 3、安全防護用品（正常的倒合閘、設備巡視、記錄防護） 4~9、電氣設備維護工具 | 1、安全防護用品應采用可在10KV環境下使用的合格產品。并能提供產品質量證明和企業資質證明。 |
8 | 安全標志 | GB | 1 | 安全防護 |
|
|
6、其他
⑴使用環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃,在24小時內平均溫度不高于+35℃。
2、相對濕度在最高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度，如+20℃時為90%；
3、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；
5、海拔高度不超過2000米；
6、成套設備適用于以下溫度運輸和儲存；-25℃至+55℃。在短時間內（不超過24小時）不超過+70℃。
⑵主要技術參數
①額定絕緣電壓：直流660V
②額定工作電壓：交流380V
③輔助電路額定工作電壓：交流380V、220V
④母線額定電流：100A
⑤分支母線額定電流：10~16A；
⑥柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
⑶結構特征
①柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④機械聯鎖：GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。
⑤受電開關、聯絡開關（多回路供電時）及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。
