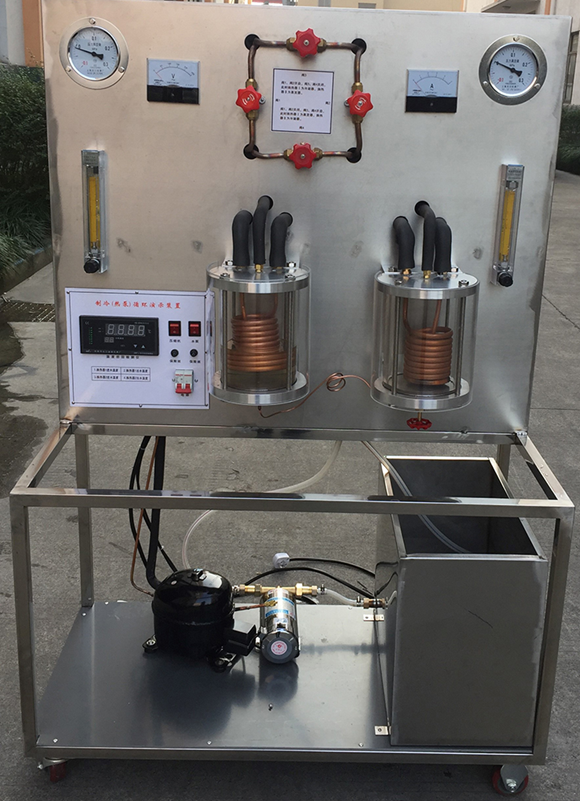

SB-517可視化制冷循環演示裝置

一、技術性能主要功能

可視化制冷循環演示裝置采用透明耐壓玻璃作殼體，可觀察制冷系統中的壓縮機、蒸發器、冷凝器等組件，可直接觀察到制冷劑的蒸發和冷凝現象,并通過進出水溫的變化觀測制冷效果。

可以測定吸氣壓力、排氣壓力、吸氣溫度、排氣溫度、冷水進、入口溫度和流量、冷卻水進、出口溫度和流量，并計算制冷效率。

可演示制冷系統常見故障。

二、技術指標

制冷壓縮機輸入功率不小于100 W，輸入電源：AC220V±10%/50Hz，配備仿真處理實驗軟件及教學管理平臺。

外形尺寸：1000×500×1500mm

工作電壓：220V 功率：200W

制冷量：160Kcal/n

制冷劑：F11

循環水量：流量3噸  揚程9米

流量計 ：16-160L/h

水箱：49×35×30cm

三、主要用途：進行制冷循環過程和熱泵演示，可觀察制冷工質的蒸發、冷凝過程及壓縮機的工作現象。

本裝置由全封閉壓縮機、換熱器

1、換熱器

2、浮子節節流閥、四通換向閥及管路等組成制冷（熱泵）循環系統：由轉子流量計及換熱器內盤管等組成水系統，還設有溫度、壓力、電流、電壓等測量儀表。制冷工質采用低壓工質F11。當系統作制冷（熱泵）循環時，換熱器

1.為蒸發器（冷凝器），換熱器

2.為冷凝器（蒸發器）。

四、主要配置：
