序號 | 器材名稱 | 數量 | 單位 | 主要功能及技術參數 |

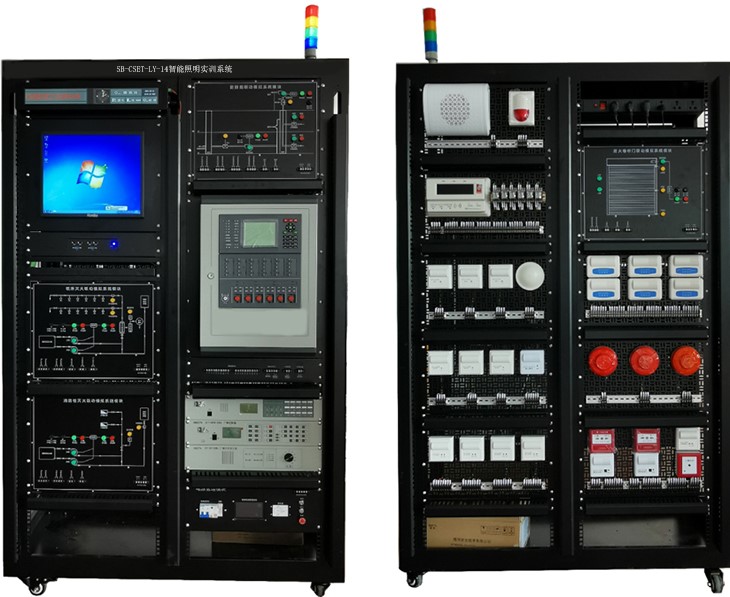

1 | 開放式機架平臺 | 1 | 臺 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：1225mm×650mm×1930mm（±50 mm）； 一體式標準≥19英寸機架，≥4×38U容量，應可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等； 特別設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀； 特別設計帶理線功能的加強筋，加強電柜面板硬度的同時提供了更多的布線路徑； 機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系； 預留對地進電安裝孔和接地柱，滿足現場配電需求。 |
2 | 網孔板安裝模塊 | 8 | 塊 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±50 mm）； 網孔規格：≥Ф5×15mm； 網孔數量：≥462個。 |
3 | 網孔板用膨脹固定件 | 100 | 個 | 材質要求：不低于尼龍（PA）； 功能：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定； 自攻螺絲規格：M3~M6； 重復緊固次數：≥25。 |
4 | 線纜管理架 | 12 | 個 | 材質工藝要求：不低于1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 安裝方式：標準≥19英寸機架式； 占用空間：≥1U。 |
5 | 電源管理模塊 | 1 | 臺 | 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。 3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。 4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理。 設備管理： 1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。 2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。 |
6 | 四層警示燈 | 1 | 個 | 能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態； 工作電壓：AC220V； 功耗：≤20W。 |
7 | 嵌入式編程主機及其托盤模塊 | 1 | 套 | 材質工藝：≥1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±10 mm）； 15.6 寸液晶屏1920*1080，十點電容觸摸屏，CPU:酷睿I5四代，4G 內存，128G SSDRS232*2,RJ45*2,USB*4,12V 5A 電源 |
8 | 鍵鼠及其托盤模塊 | 1 | 套 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±20 mm）； 托盤形式：壓按彈出或鎖止； 鍵鼠接口：有線USB。 |
9 | 實訓中心液晶管理裝置——工位顯示模塊 | 1 | 臺 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20 mm）； 支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等； 支持通過WiFi連接通訊； 輸入電源：AC220V； 溫度：-10℃～+40℃； 相對濕度：≤90%（+20℃）； 環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。 |
10 | 實訓中心液晶管理軟件 | 1 | 套 | 可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等； 可設置播放時長及次數； 支持單機發送，通過USB發送及集群發送節目； |
11 | 無線網卡 | 1 | 只 | 兼容IEEE802.11N標準，連接速率≥150Mbps； 支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入； 帶有WPS一鍵加密按鈕，輕松完成加密操作； WPS一鍵加密按鈕，輕松實現安全加密； 支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制； 支持不同模式無線工作站點信息過濾； 支持流量統計； 支持無線漫游（Roaming）技術，無線連接； 端口：USB2.0接口； 電源：USB供電； 天線類型：內置； 無線頻段：≥2.412GHz~2.4835GHz； 可用信道：≥1~14channel； 外形尺寸：49.5×17.6×7.2mm（±10 mm）； 溫度：0~50℃(工作)，-20~70℃(存儲)； 濕度：10%~85%RH不凝結(工作),5%~ 95%RH不凝結(儲存)。 |
12 | 空氣開關1P | 22 | 個 |
|
13 | 7W中性光筒燈 | 16 | 個 |
|
14 | 7W中性光（0-10V調光）筒燈 | 4 | 個 |
|
15 | 7W（DALI調光）筒燈 | 4 | 個 |
|
16 | 總線電源 | 1 | 臺 | 1、產品尺寸：長72*寬90*高66mm
2、通訊方式：KNX總線
3、功能：KNX系統電源，1路總線輸出，1路輔助輸出，最大輸出電流640MA，短路保護 |
17 | KNX IP路由器 | 1 | 臺 | 1、產品尺寸：長36*寬90*高66mm
2、通訊總線：KNX
3、通過局域網實現KNX net/IP和KNX TP1總線之間快速的報文數據交換
4、多達5個連接通道，為ETS或監控設備實現數據調試和監控
5、可以作為主干線和線耦合器使用
6、支持ETS下載調試功能
7、支持跨總線功能 |
18 | 4路16A開關執行器 | 1 | 臺 | 1、產品尺寸：長72*寬90*厚66mm
2、通訊方式：KNX總線
3、功能：4個開關量輸出，每個通道16A，每個通道具備手動開關，場景預設等功能。 |
19 | 8路16A開關執行器 | 1 | 臺 | 1、產品尺寸：長144*寬90*厚66mm
2、通訊方式：KNX總線
3、功能：8個開關量輸出，每個通道16A，每個通道具備手動開關，場景預設等功能。 |
20 | 12路16A開關執行器 | 1 | 臺 | 1、產品尺寸：長216*寬90*厚66mm
2、通訊方式：KNX總線
3、功能：12個開關量輸出，每個通道16A，每個通道具備手動開關，場景預設等功能。 |
21 | 2路DALI轉換模塊 | 1 | 臺 | 1、產品尺寸：長72*寬90*高66mm
2、通訊方式：KNX總線
3、功能：2路DALI控制器，支持DALL協議與KNX協議轉換，支持全開/全關緊急按鈕，支持DALL從機初始化調試功能，自定義調光曲線，支持淡光等級選擇。 |
22 | 4路1~10VDC調光控制器 | 1 | 臺 | 1、產品尺寸：長144*寬90*厚66mm
2、通訊方式：KNX總線
3、功能：可分別對4路具備0-10VDC調光功能的20A負載進行調光控制和開關控制，狀態反饋告警，場景預設功能，帶手動開關 |
23 | 觸摸式4.0吋彩屏面板 | 1 | 臺 | 1、產品尺寸：長86*寬86*高37mm
2、材質：PC塑料
3、4寸觸摸彩屏，分辨率：480*480ppi
4、通訊方式：KNX總線
5、功能：支持微波接近感應喚醒屏幕、支持屏保和密碼訪問功能、系統信息查看、WIFI升級固件、支持本地時間日期顯示 |
26 | 6鍵智能輕觸面板（灰色） | 1 | 臺 | 1、產品尺寸：長86*寬86*高35mm
2、按鍵面板材質：PC塑料
3、按鍵數：6鍵
4、通訊方式：KNX總線
5、功能：開關功能、調光功能、場景觸發功能、按鍵反饋指示燈等 |
27 | 智能照明管理控制軟件 | 1 | 套 | 1、通信測點：≤2560個。
2、協議：支持私有有協議 |
28 | superDog | 1 | 套 | Safe-Net超級狗，接口：USB3.0,對平臺軟件數據通信進行加密授權，支持遠程安全升級技術 |
29 | 電腦 | 1 | 項 |
|
30 | 千兆交換機 | 1 | 項 |
|
31 | 網線 | 1 | 項 |
|
32 | KNX通訊線材、線管 | 1 | 項 |
|
