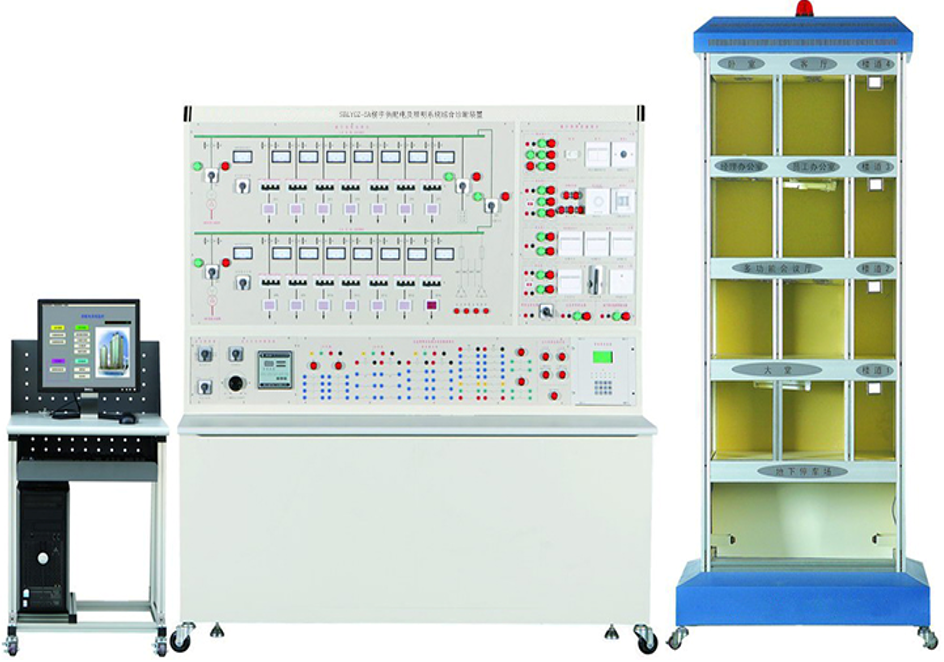

SBLYGZ-5A樓宇供配電及照明系統綜合實訓裝置

一、系統概述

樓宇供配電及照明系統綜合實訓裝置配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以讓學生了解樓宇中配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。

同時能進行有關照明配電和控制部分的教學實訓，可以讓學生了解樓宇中照明配電線路基本結構，熟悉照明監控系統，掌握照明子系統在樓宇自動化系統中的應用。

該裝置能滿足 "智能建筑"、"建筑電氣"、"樓宇自動化"等科目實訓教學的要求。適用于各類職業教育培訓機構的教學。

二、系統特點

1.供配電系統和照明系統可實現實時調度運行。

2.采用DDC采集控制模塊實現對電力系統中各類數據的采集。

3.采用先進總線通信協議組網。

4.配備上位機監控系統，可實時監控供配電網絡結構，還可監控照明系統，控制照明線路。

三、技術參數

1.輸入電源：三相四線～380V±10%  50Hz；

2.環境溫度：+4℃～+40℃；

3.裝置容量：＜5kVA；

4.安全保護：具有漏電保護。

四、實訓項目

供配電系統部分：

1.儀表設備實訓項目

（1）常用供配電設備認知與應用；

（2）電量傳感器認知與應用；

2.線路安裝、調試和運行實訓

（1）智能建筑的供電運行線路組建與操作

（2）典型樓層配電運行線路組建與操作

（3）供配電系統中運行線路狀態的現場監測、抄表和控制

3.供配電自動化設備認知和運行控制實訓

（1）備自投聯動運行控制和調試

（2）應急電源配電線路運行和聯動控制

（3）配電線路功率因數補償運行控制

4.供配電系統綜合控制運行實訓

（1）供配電監控系統運行調度；

（2）與消防自動報警系統的聯動控制；

照明系統部分：

1.照明和控制設備認識與應用實訓項目

(1)常用燈具的認知與應用

(2)照度傳感器認知與應用

(3)動靜探測器認知與應用

(4)遙控照明控制器認知與應用

2.普通照明控制線路安裝和調試實訓項目

(1)照明燈具及普通控制設備的安裝和調試控制

(2)應急照明設備的控制

3.智能照明控制線路安裝和調試實訓項目

(1)時間表控制模式下照明線路組建和控制

(2)情景切換控制模式下照明線路組建和控制

(3)遠程強制控制模式下照明線路組建和控制

(4)動態控制模式下照明線路組建和控制

4.綜合調度控制部分

(1)供配電子系統和照明子系統聯合監控

(2)供配電子系統、照明子系統和其他樓宇子系統聯合監控

五、基本配置

1.控制屏

控制屏由兩部分組成：樓宇供配電部分和樓宇照明控制部分：

樓宇供配電部分由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。

樓宇照明控制部分由樓宇照明線路組成，并設置照明控制開關，包括傳統開關、遙控開關、智能調光裝置、物聯網場景控制器等。

2.照明演示柜

照明演示柜為樓宇照明控制部分的演示對象，屬于半實物。采用分層結構，能模擬樓層整體照明效果，采用半實物模式，分為五層結構，體現多種照明場景。

3.下位機系統

下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并可完成供配電線路和照明線路的通斷控制，通過總線與上位機系統通信。

4.上位機監控系統

配備監控系統軟件,實現對供配電和照明系統的遠程監控,實現斷路器的消防聯動控制，各線路電量參數的監視。
