SBJD-01中央空調（多聯機）實訓裝置

1.裝置形式

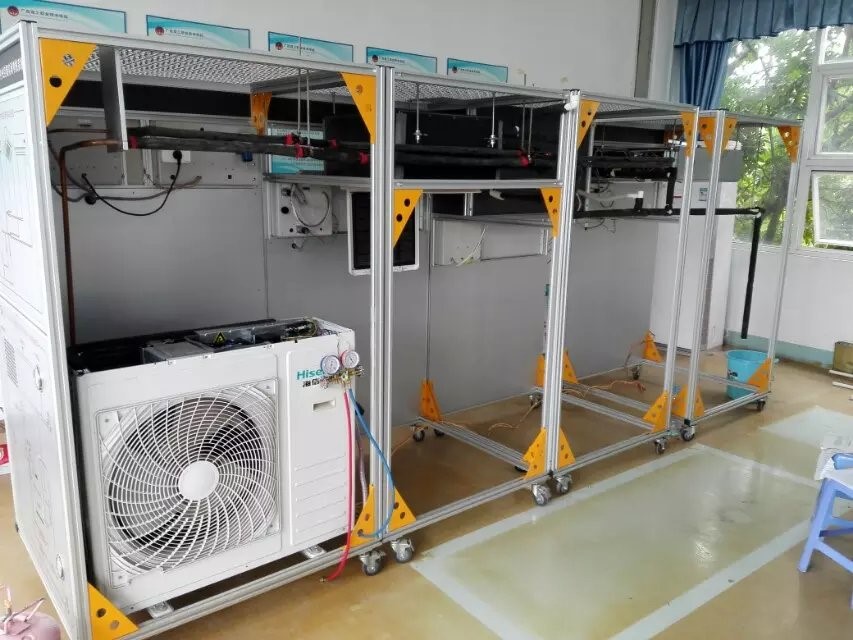

中央空調（多聯機）實訓裝置采用開放式設計，由開放式鋁合金框架、直流變頻一拖三水冷機組、智能溫度控制系統、工作流程圖板、測量儀表、冷卻水系統、配套軟件等組成。展示多聯機的結構形式、控制原理、系統不同工況的參數變化及空調制冷制熱系統流程，并提供配套實訓教材。設備及管道固定在的框架上，便于組裝、調試、實訓、拆解，實訓裝置四腳加固，安裝高強度萬向輪，防火、防水、耐磨、絕緣、無異味。

2.技術要求

（1）輸入電源：AC～220V±10%、50Hz；

（2）裝置容量：≥3.8kVA；

（3）外形尺寸：約4200mm×1100mm×2000mm（長×寬×高）；

（4）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準；

（5）工作環境：環境溫度范圍為-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m；

（6）產品配置：采用模塊設計，以多聯機（水冷）為母機，分別設置三個不同類型的室內機（掛壁式、嵌入式、風機盤管式），每臺室內機制冷量≥2.8kW、制熱量≥3.2kW、循環風量≥500m3/h。在臺架的立面，設置液晶顯示屏、工作流程圖、線路原理圖等，在原理圖面板上安裝安全插，能測量關鍵點參數。同時配備工具臺、真空泵、脹口擴口裝置各一套，壓力表、管材及配件、分歧管、各種安全連接線、測量儀表、配套工具、氮氣等若干。

3.實訓科目

實訓裝置至少能夠?qū)崿F(xiàn)以下實訓科目：

（1）多聯機系統制冷、制熱功能演示及工作原理展示；

（2）多聯機啟動、運行、調節等各種模式的運行實訓；

（3）系統專用工具操作；

（4）擴脹喇叭口、杯口實訓；

（5）冷媒管的切割、焊接、安裝和氣密性試驗實訓；

（6）室外機和各種室內機的管道連接安裝接管實訓；

（7）排水管安裝實訓；

（8）氮氣試壓，檢漏實訓；

（9）二次抽空法實訓；

（10）制冷劑的充注與回收實訓；

（11）系統安裝、調試實訓；

（12）系統故障模擬設置、故障分析診斷實訓。
