SB-S-TE型電冰箱制冷系統實訓考核裝置（直冷）
一、電冰箱制冷系統實訓考核裝置概述：
電冰箱制冷系統實訓考核裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
電冰箱制冷系統實訓考核裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。適合制冷及相關專業初、中級工的鑒定及考核。
二、電冰箱制冷系統實訓考核裝置的技術參數
1.電源AC 220V±10% 50Hz
2.額定輸入功率 400W
3. 電冰箱總有效容積 118升
4.額定輸入電流 1A
4.制冷劑 R600a
5.外形尺寸（大約） 1000×800×1700 mm
6.安全保護具有過壓、過流、漏電保護措施，符合國家相關標準。
7.環保材料選用符合國家相關環保標準

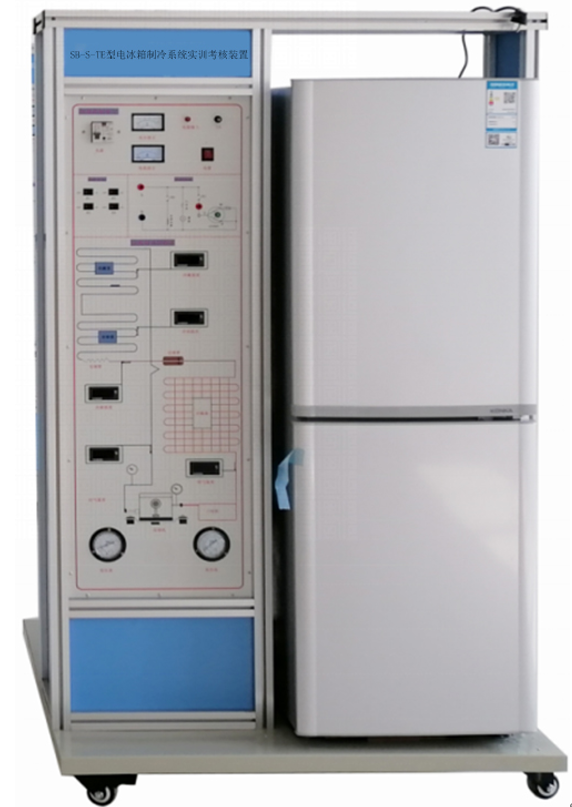

三、電冰箱制冷系統實訓考核設備功能特點：采用真實的電冰箱作為教學、實訓、考核對象，使學生能夠了解和掌握實際冰箱制冷系統的結構、工作原理及維修技能；
實驗臺架結構：底座2.0MM板金噴涂結構，框架為4040鋁材結構，中間隔板為：藍色。
1、壓力單元：壓縮機進、出口，安裝了壓力表，可測量壓縮機故障時、工作時的壓力變化。
2、故障設定：老師可在電冰箱制冷系統上設置相應的故障點；在制冷系統中設置加裝電磁閥設定故障，學生通過對故障現象及各測量點的溫度、壓力數值變化的綜合分析來判定故障點的位置并排除故障
3、溫度顯示單元 可以直接顯示各測量儀表所測點的位置，學生可以更加直觀地了解制冷系統運行數據變化情況；
3.1壓縮機出口溫度；
3.2冷凝器出口溫度；
3.3壓縮機進口溫度；
3.4冷藏室溫度；
3.5冷凍室溫度；
4、制冷流程圖：流程圖為多種彩色表示，高壓為紅色。低壓為藍色，分別對應制冷劑在系統中的溫度關系。
四、智能管理系統
分別測量系統機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；
1）具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功
*2）采用2.5寸液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
4）短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
5）漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
6）過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。
7）欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。
8）強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功
9）故障查詢：一鍵故障可查詢歷史故障源
10）故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
11）手自動功能：手動、自動自由切換
五、電冰箱制冷系統實訓考核裝置提供的實訓項目：
1.常握實際冰箱制冷系統的結構、工作原理及維修技能；
2.制冷系統的檢測
3.故障點的查找及排除
4.制冷系統制冷劑過多故障；
5.制冷系統毛細管臟堵塞；
6.制冷系統冷凝器出口堵塞；
7.制冷系統高壓低壓串氣故障；
8.制冷系統回氣管堵塞；
9.制冷系統制冷劑過少故障；
六、電冰箱制冷系統實訓考核裝置的配置
序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
1 | 電冰箱制冷系統考核臺臺架 |
| 1 | 套 |
|
2 | 電冰箱制冷系統流程板 |
| 1 | 塊 |
|
3 | 電冰箱 |
| 1 | 臺 |
|
4 | 溫度表 |
| 4 | 只 |
|
5 | 壓力表 | MF－35 | 2 | 只 | 指針式 |
6 | 電壓表 |
| 1 | 只 |
|
7 | 電流表 |
| 1 | 只 |
|
8 | 冰箱制冷流程板 |
| 1 | 塊 |
|
