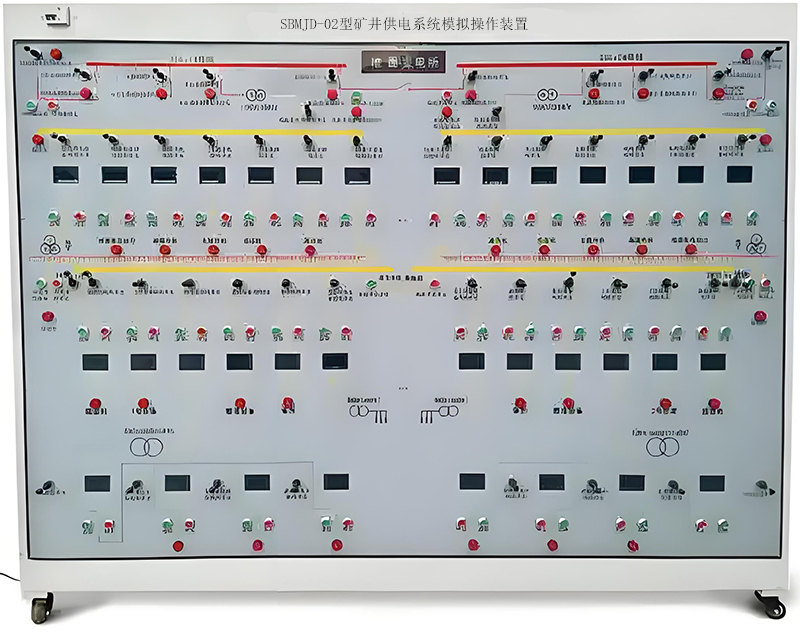

SBMJD-02型礦井供電系統模擬操作裝置

一、概述：

礦井供電系統模擬操作裝置是根據典型的礦井供電系統進行設計的，包括井上供電部份、井下中央變電所部份、采區工作面供電部份、移動變電站供電部分等。通過本裝置的培訓，可讓學員對礦井的供電系統有個全面的了解，可以完成供電系統的倒閘操作，并設有誤操作報警，可作為礦井電類人員的安全培訓和考核。

二、技術參數：

1、輸入電源：三相五線～380V±10% 50Hz

2、工作環境：環境溫度-5℃～＋40℃，相對濕度＜85%(25℃)，海拔＜4000m

3、外形尺寸：2400mm×500mm×2000mm

三、裝置配置：

1、裝置結構

裝置采用柜式結構，柜體采用雙層亞光密紋噴塑結構，面板采用2mm厚鋁板，面板上的文字符號采用噴塑工藝。柜體配有六個萬向輪，便于移動和固定。

2、供電系統：

控制屏正面為典型礦井供電系統模擬操作屏，裝置采用雙電源供電，系統分為五個部分：

(1) 地面35kV供電部份（雙電源供電）

(2) 地面6kV供電部份（副井提升機、主提升機、通風機、空壓機等）

(3) 井下中央變電所6kV供電部份（提升機、整流設備、水泵、低壓動力照明等）

(4) 采區變電所部分（煤電鉆）

(5) 采區移動變電站配電部份（采煤機）

系統中主要開關元件為開關和斷路器，相應的系統圖上各開關操作元件和斷路器元件都嵌入系統圖的相應位置，其通斷有相應的信號燈指示，紅綠信號燈分別指示合閘和分閘。每條供電支路都有相應的負載并用光字牌指示

1.誤操作告警及記錄模塊：

倒閘屏正面裝有誤操作告警及記錄模塊。誤操作告警及記錄模塊具有智能識別學員操作是否正確的功能，如果操作錯誤，倒閘屏立即發出聲光告警指示，同時記錄誤故障次數。用戶在誤操作后，需更正誤操作，按復位按鈕，聲光告警才能復位，才能進行下一步操作。

控制屏側面裝有“誤操作清零”按鈕和兩個模擬檢漏繼電器故障的鈕子開關；按下“誤操作清零”按鈕，可以將倒閘屏面板的誤操作記錄清零；撥動鈕子開關“K1”“K2”可以模擬檢漏繼電器的故障。

2.時鐘顯示模塊的設置：

控制屏中央上部裝有時鐘顯示模塊，通過遙控器進行設置，該模塊平時可以作為時鐘使用，精確顯示“年、月、日、時、分、星期”，而且可以記錄供電系統安全運行的“天”數；也可以作為實訓考核的時間依據。

3.儀表及光字牌：

控制屏面板上的電壓表分別指示變電所35kV母線和6kV母線上的電壓，左右兩邊分別指示兩路電源；量程分別為0～40kV、0～6kV，精度1.0級；

光字牌代表每條支路上的負荷，相應的支路接通，光字牌點亮。

四、實訓內容：

1、礦井供電系統的結構、組成和運行認知

2、倒閘操作的認識和操作票的填寫

3、35kV母線并列運行，6kV母線并列運行

4、一路進線供電轉兩路供電倒閘操作

5、6kV母線送電倒閘操作

6、井下中央變電所送電倒閘操作

7、1號采區變電所送電倒閘操作
