SB-DF102電動閥門控制安裝實訓裝置

電動閥門與控制系統實訓裝置主要用于自動化、過程控制等專業教學，幫助學習者掌握電動閥門的控制原理、流體系統的檢測與調節技術，通過實操完成系統組態、故障診斷、參數優化等技能訓練。

電動閥門與控制系統實訓裝置可模擬工業流體控制系統的運行場景，支持對電動閥門的開關控制、壓力/流量的檢測與調節、系統回路的搭建與調試等實訓項目，實現對工業過程控制技術的綜合實踐。

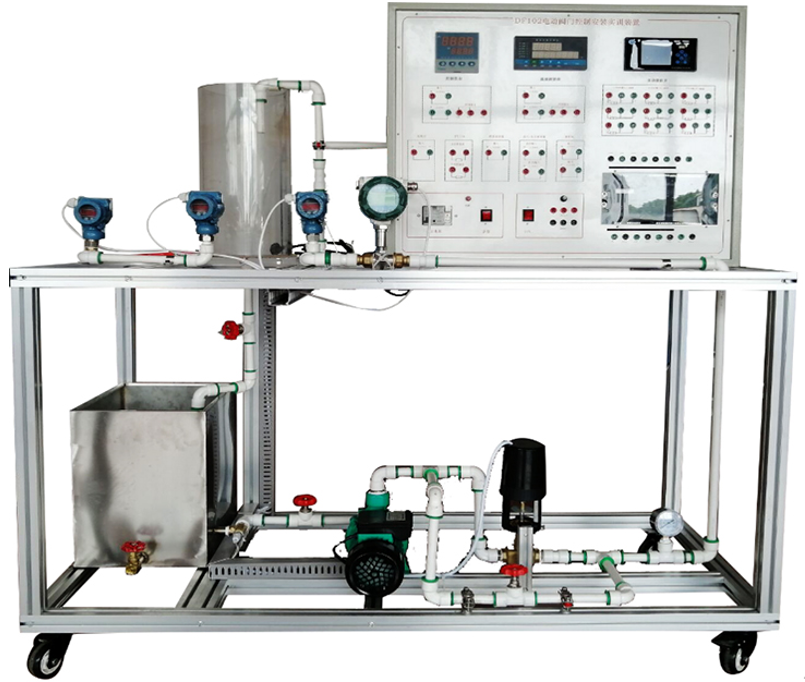

電動閥門與控制系統實訓裝置包含上層的控制操作臺（帶顯示屏、按鈕、指示燈、電路模塊）、多種傳感器（如壓力傳感器）、儲水罐；下層的水箱、水泵、電動閥門及各類管道閥門等，整體由帶滾輪的金屬框架支撐。

一、電動閥門控制安裝實訓設備構成：

1、位式調節

由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下水箱等組成。

上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入控制儀，與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。

2、PID調節

在使用過程中，可獨立實現P單獨調節設定,I的單獨調節設定，D的單獨調節設定單獨調節設定，數據流量準確

3、在儀表中PID控制中有P（比例）、I（積分）、D(微分)三個參數可以自己計算出來。

4、DDC控制：

由DDC通信軟件、水泵、儀表、電動調節閥、水位傳感器、分線器、DDC控制調節控制儀、上下水箱等組成。

在使用過程中，可獨立實現P（比例）單獨調節設定,I（積分）的單獨調節設定，D(微分)的單獨調節設定單獨調節設定，數據流量準確

5、上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至分線器 ，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入PID控制儀，與給定值比較以控制水位。

實驗操作步驟：把下水箱的水充滿；

6、啟動水泵，檢查系統不得漏水； 置給定參數，本設備要小于一米,一般設置0.米左右（300mm左右）；調節模擬輸出排水量；調節供水壓力；等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值，紀錄于事先設計的記錄表格中；

二、技術參數

儲存罐：30L

離心泵功耗：250W、大流量：150L/min、速度：2800min-

壓力傳感器：0...100mbar

控制閥DN20：4,0m?/4-20MA

尺寸和重量

長寬高：1500x700x1750mm

重量：約124Kg

三、功能

實用性強 控制器采用市場上廣泛應用的DDC控制器及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器，上位機軟件實時顯示系統運行狀態及數據。

可觀察到儀表、控制單元等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及DDC主機單元

DDC7501 主機參數：

1).電壓+24V

2).AI模擬量輸入輸出點：12個

3).AO模擬量輸出輸出點：5個

4).DI數字量輸入點：8個

5).DO數字量輸入點：8個

四、電動閥門控制安裝實訓臺配置表
