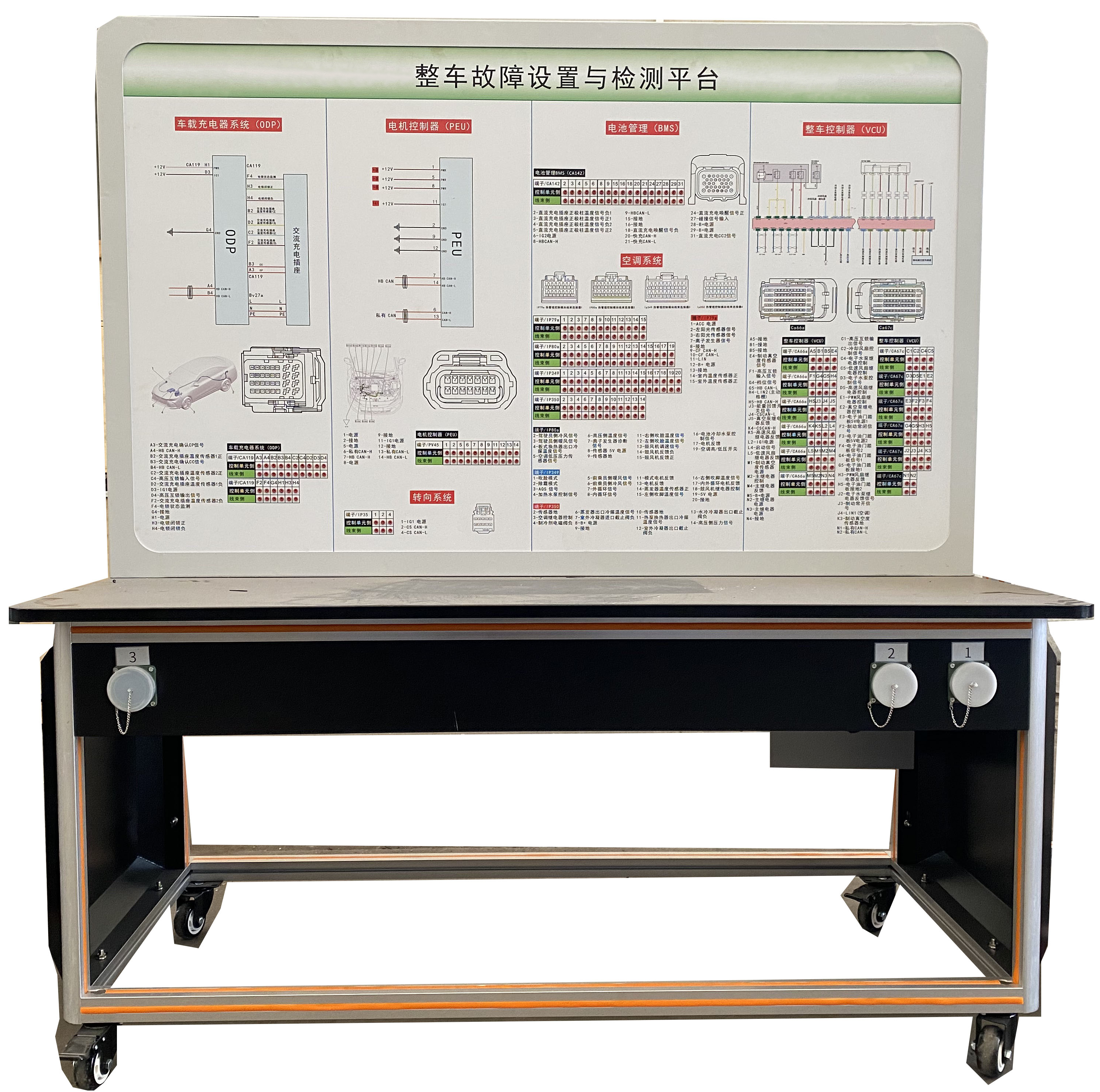

SBXNY-ZC-20汽車無損互聯故障診斷系統

一、產品簡介

汽車無損互聯故障診斷系統采用純電動汽車原車插接器實物制作，包括電機控制MCU、電池電控BMS、VCU控制、車載充電系統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測臺面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車控制及驅動傳動系統（電機控制MCU、電池電控BMS、VCU控制、車載充電系統）相關的實驗實訓內容。

二、產品功能

1.通過專用線束與車輛連接(訂制連接線束)，斷開專用線束后車輛功能完整。(注：2023吉利G6汽車/410km豪華型/新能源汽車整車需要另外采購配套)。

2.車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。

3.可通過原車儀表顯示整車動、靜態信號參數。

4.配備 新能源汽車電機控制MCU、電池電控BMS、VCU控制、車載充電系統、空調系統、轉向系統原理教學板。

5.實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。

6.可以實現多名學員同時進行車輛高技術的維修診斷實訓。

7.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點1-24個/每系統。

9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

10.設備框架采用40×40/40×40R一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,沖壓成形的左右圓弧臺面經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

11.設備上箱采用冷板沖壓成形，左右上側圓弧設計，背面帶雙開維修門，便于維護與保養。

三、技術規格

1.外形尺寸（mm）：1600×700×1500mm(長×寬×高)

2.移動腳輪：100*60mm

3.工作溫度：-40℃～+50℃

四、實訓（實驗）項目

1、電動車的結構組成和各部件的功能認知學習

2、互鎖信號的數據分析和故障判斷

3、換擋器的數據分析和故障診斷

4、冷卻系統的數據分析和故障診斷

5、加速踏板傳感器數據分析和故障診斷

6、充電信號數據分析和故障診斷

7、交流插座溫度傳感器的數據分析和故障診斷

8、直流插座溫度傳感器的數據分析和故障診斷

9、制動踏板傳感器數據分析和故障診斷

10、高壓系統部件絕緣電阻的檢測

11、電池管理系統的數據分析和故障診斷

五、基本配置

1.故障設置控制器1套；

2.新能源整車在線檢測實訓臺1套；

3.考核系統 1套

4.專用對接線束1套。
