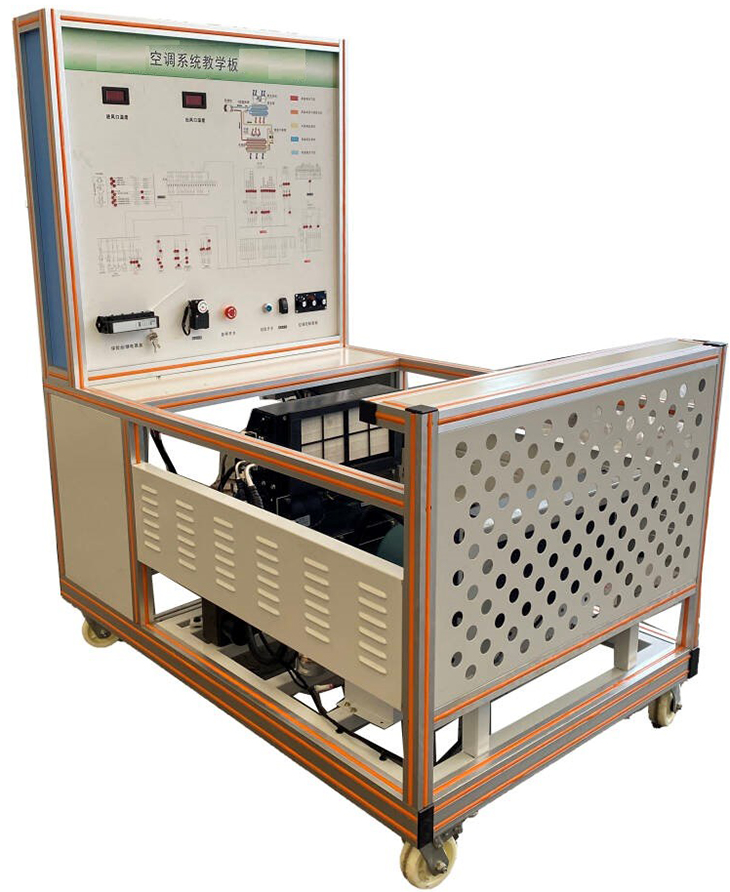

SBQC-TJ26天錦空調系統實訓臺
一、配置需求
1.天錦空調系統實訓臺要求配備檢測控制面板、診斷座、點火開關、信號模擬信號板、高壓壓力表、低壓壓力表、數字式進風口溫度表、數字式出風口溫度表、空調控制器總成、空調開關、空調自診斷系統、空調蒸發箱總成、壓縮機總成、膨脹閥總成、干燥器總成、鼓風機總成、冷凝器、加熱器、循環水泵、冷卻電子風扇、三相異步電動機、智能化故障設置和考核系統、移動臺架（帶自鎖腳輪裝置）。
二、產品需求
1.空調系統實訓臺以 全新 （東風天錦EQ1120GA2） 該車型空調系統為基礎，充分展示商用車空調系統組成結構和工作過程適用于車輛培訓機構對運輸車空調系統理論額維修實訓教學需要。
三、功能需求
1.真實可運行的空調系統，充分展示空調系統的組成結構和工作過程；
2.需求使用三相電機作為動力源，帶動空調壓縮機工作。操控空調控制面板、可真實演示空調系統的工作過程以及工作原理；
3.面板不小于4mm厚耐腐蝕、耐創擊、防火、防潮的高級鋁塑板，面板打印永不褪色的彩色電路圖與工作原理圖；
4.面板安裝檢測端子，可直接在面板上檢測空調系統各電路元件的電信號；
5.面板安裝壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化，同時配備干燥瓶冷媒觀察孔；
6.需提供練習加注制冷劑、檢漏等實操工作平臺；
7.帶自鎖腳輪裝置，堅固可靠。
四、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～3.5MPa
低壓壓力表：0～1.5MPa
三相異步電動機：
型 號：YT 100L1-4
電 壓：AC 380V
功 率：2.2KW
轉 速：1420r/min
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
五、基本配置(每臺)
序號 | 名 稱 | 規格標準 | 單位 | 數量 |
1 | 檢測控制面板(面板柜) | 裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) | 套 | 1 |
2 | 點火開關 |
| 個 | 1 |
3 | 高壓壓力表 | R134a，0～3.5MPa | 個 | 1 |
4 | 低壓壓力表 | R134a，0～1.5MPa | 個 | 1 |
5 | 數字式進風口溫度表 |
| 個 | 1 |
6 | 數字式出風口溫度表 |
| 個 | 1 |
7 | 空調控制器總成 |
| 套 | 1 |
8 | 空調蒸發箱總成 |
| 套 | 1 |
9 | 壓縮機總成 |
| 套 | 1 |
10 | 膨脹閥總成 |
| 套 | 1 |
11 | 干燥器總成 |
| 套 | 1 |
12 | 鼓風機總成 |
| 套 | 1 |
13 | 冷凝器 |
| 個 | 1 |
14 | 冷卻電子風扇 |
| 套 | 1 |
15 | 三相異步電動機 | YT 100L1-4/2.2KW | 臺 | 1 |
16 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
17 | 故障模擬與排除裝置 |
| 套 | 1 |
18 | 設備手冊 |
| 套 | 1 |
19 | 設備合格證、保修卡 |
| 套 | 1 |
