SB-ST01光伏發電系統集成教學演示系統

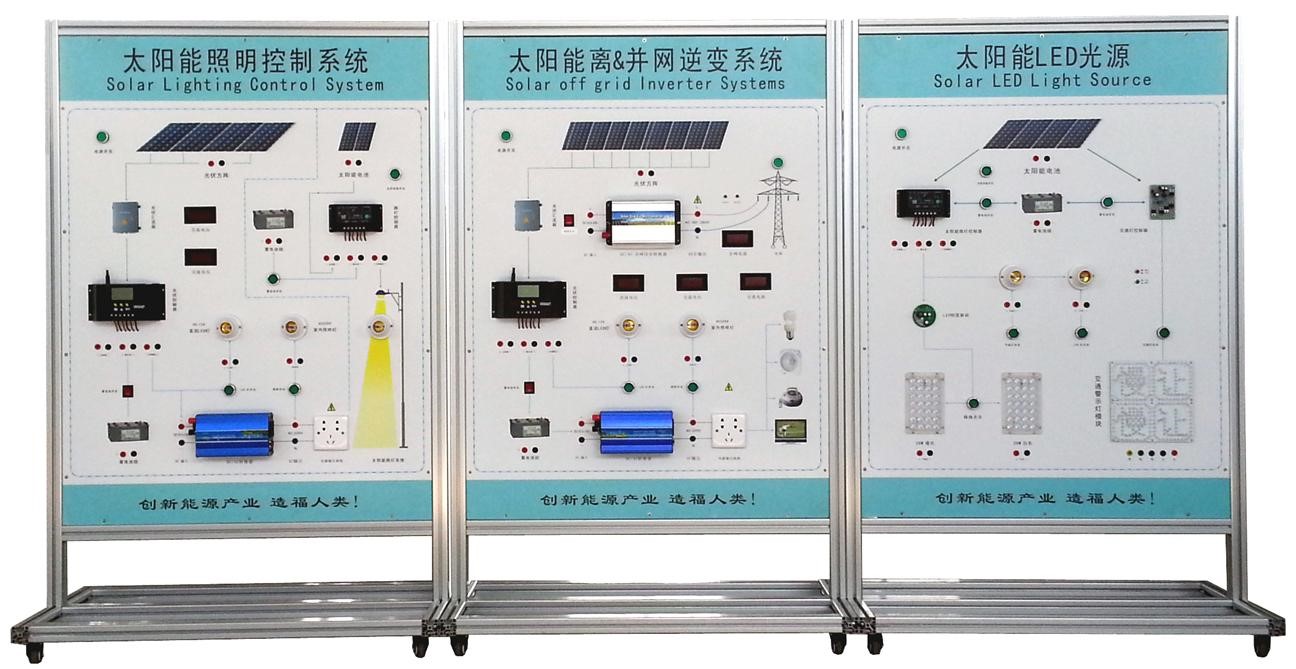

一、光伏發電系統集成演示板
光伏發電系統集成演示版，主要由A、B、C三塊主模板組成。A 太陽能照明控制系統演示模板、B 太陽能離&并網逆變系統演示模板、C 太陽能LED光源系統演示模板。
二、教學及研究演示項目
2、1、太陽能照明系統控制變換過程演示
演示1、太陽能離網電站大功率照明單元系統集成。
演示2、太陽能離網LED路燈照明單元系統集成。
演示3、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池→逆變控制器→交直流電器負載
演示4、太陽能離網路燈單元工作過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→恒流模塊→LED直流電器負載
2、2、太陽能離&并網逆變系統控制變換過程演示
演示1、太陽能微網電站大功率供電單元系統集成。
演示2、太陽能高壓并網電站單元工作過程：太陽能電池方陣→匯流箱→同步逆變電源→公共高低壓電力網
演示3、太陽能低壓并網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→同步逆變電源→公共低壓電力網
演示4、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→逆變電源→交流電器負載
2、3、太陽能LED光源系統變換過程演示
演示1、太陽能LED光源單元系統集成。
演示2、太陽能交通信號燈單元工作過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→信號燈單元控制器→LED光源板
演示3、太陽能LED燈泡照明單元工作過程：太陽能電池子陣→通用充放電控制器→蓄電池組→LED燈泡
演示4、太陽能LED燈板照明單元工作過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→恒流模塊→LED燈板1輸出＋LED燈板2輸出
三、演示系統運行技術條件（單相輸出）
3、1、供電單元
直流電能
◆ AC/DC模塊功率：400W
◆ 光伏模塊輸出工作電壓：10.8～28VDC
◆ 光伏模塊控制工作電流：30A
◆ 模擬光源LED模塊功率：12～28W
交流電能
◆ AC輸入電壓：220V
◆ AC輸出功率：300W
3、2、充放電控制器
◆ 使用單片機和專用軟件，實現智能控制，12/24電壓自動識別系統。
◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用了大屏幕LCD液晶顯示器、充電、放電，光伏、蓄電池，負載各參數一目了然，一鍵式操作即可完成所有設置，方便直觀。
3、3、并網逆變模塊
◆ 直流輸入電壓：10.8～30.2VDC
◆ 輸入電流：12.5A
◆ 額定蔬出功率：300W
◆ 輸出電壓：170V～260VAC
◆ 頻率范圍：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因數：>0.99
◆ 波形失真率≤5%
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度：﹤90﹪（25℃）
3、4、離網逆變模塊
◆ 額定輸入電壓：10.8V～17V
◆ 額定輸出電壓220VAC±10%
◆ 輸出頻率：50HZ±1HZ
◆ 輸出波形；正弦波
◆ 額定輸出功率300W；
◆ 逆變效率：≥82%。
3、5 基于物聯網實驗室安全用電智能控制系統
1、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全。可以采集現場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2、功能
基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分斷能力：Icu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
3、6、負載單元
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/28WLED路燈板
3、7、LED 顯示
◆ 太陽能控制器：充電、過壓、欠壓、過放、運行
◆ 蓄電池模擬電壓（高-中-低）
3、8、移動支架
◆ 不銹鋼支架：不銹鋼板料折彎加工焊接。
◆ 展示板：鋁合金框價和鋁塑板加工成型。
◆ 移動底盤：可跟據不同的展示要求進行系統組合。
