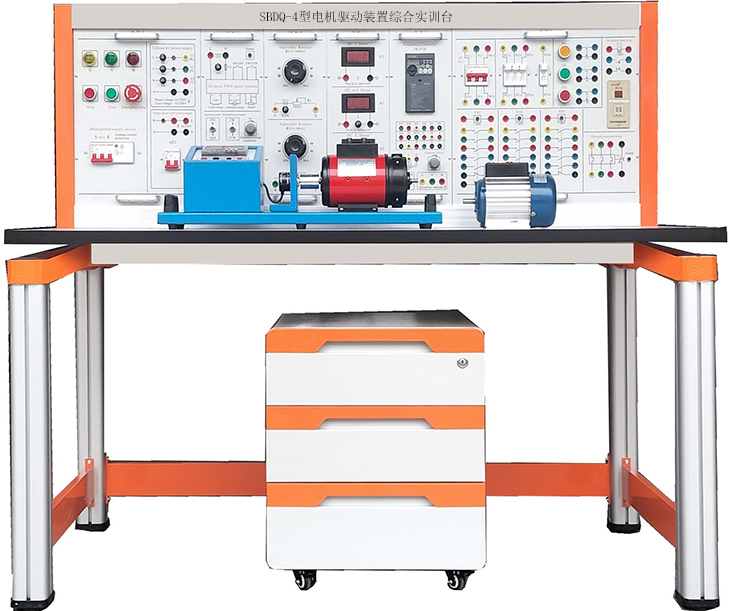

SBDQ-4型電機驅動裝置綜合實訓臺
一、設備概述
電機驅動裝置綜合實訓臺,伺服驅動實訓裝置是綜合了目前我國各類院校"電機學"、"電機與拖動"、"電機控制"、及"微控制電機"等課程實驗大綱的要求。特別適用于高等院校現有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件，該設備也適合新能源汽車專業的電機及驅動基礎實驗設備。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600×700×1300mm3
四、實驗項目
(一) 直流測速發電機實驗
1. 直流測速發電機的認識實驗
2. 直流測速發電機的n-Vfn特性測試
(二) 異步電機實驗
1.三相異步電動機的認識
2.三相異步電動機啟動與調速
3.三相異步電動機的點動與自鎖控制
4.三相異步電動機的星-三角啟動
5.三相異步電動機的變頻調速系統
(三) 交流伺服電機控制實訓
1.三相交流伺服電動機控制系統的認識
2.三相交流伺服電動機驅動系統的調試與運行；
(四) 步進電機控制實訓
1.步進電動機控制系統的認識
2.步進電動機控制系統的調試與運行；
五、裝置的配置介紹
1、DQ01電源控制箱
(1) 交流電源
三相380V交流電源經空氣開關后給裝置供電。提供U、V、W熔斷器三只，三只LED數字電壓表用來監控電網電壓，控制箱的供電由啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護；實訓臺左側提供220v市電插座1只供儀器使用。提供直流數字電壓表，電流數字電流表一只，功率電阻一只。
2、DQ10 三相鼠籠式異步電動機（（380V/Y ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
3、JLSF-1型三相交流伺服電機及控制系統
提供三相交流伺服電機一臺，提供永磁同步交流伺服驅動控制系統1套，提供±10V，+24V直流電源1套，調速電位器1套。
4、DK28三相異步電機變頻調速系統
提供三菱FR-D720（0.4KW）變頻器1套，調速電位器1只。
5、BJ-1 步進電機及控制系統1套
提供57步進電機1套，驅動控制系統1套，脈沖發生器1套，提供+24V，5V直流電源。
6、DQ39繼電接觸控制箱
提供斷路器一只，交流接觸器3只，保險座4只，按鈕3只，熱過載1一只，時間繼電器一只。
7、DQ02 實訓桌
1）實驗桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂。
2）實驗桌桌面采用麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
3）實驗儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；設有二個抽屜用于放置實驗導線和指導書等。
8、DQ03-1電機導軌、直流測速發電機及智能數顯轉速表
包括55CY22永磁直流測速系統及固定電機的鋼導軌等。導軌平整度好，加工精細，同心度好，互換性好，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求，轉速表采用數字轉速表，帶有設置參數功能。
9、護套結構連接線1套
根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電與弱電部分采用不同孔徑護套結構連接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
六、電機驅動裝置綜合實訓設備配置清單
序號 | 編號 | 名稱 | 數量 |
1 | DQ01 | 電源控制箱 | 1套 |
2 | DQ02 | 實驗桌 | 1張 |
3 | DQ03-1 | 固定電機導軌、測速系統及智能數顯轉速表（提供55CY22直流測速發電機1臺） | 1套 |
4 | DQ10 | 三相鼠籠式異步電動機 | 1臺 |
5 | JLSF-1 | 三相交流伺服電機及控制系統 | 1件 |
6 | DK28 | 三相異步電機變頻調速系統 | 1件 |
7 | BJ-1 | 步進電機及控制系統 | 1件 |
8 | DQ39 | 繼電接觸控制箱 | 1件 |
9 |
| 護套結構連接線： | 1件 |
10 | 學生凳 | 四腳方凳 | 2只 |
