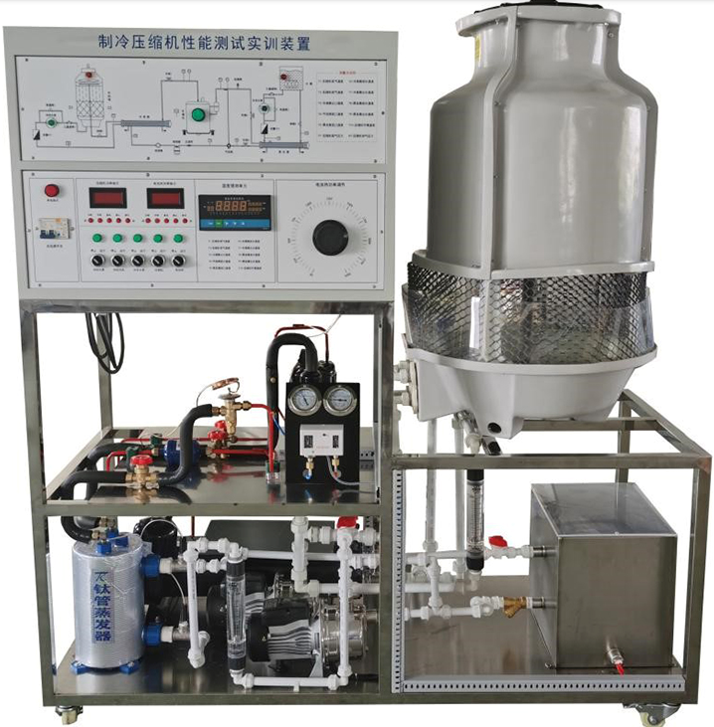

SBJYD-01F制冷壓縮機性能測試實訓裝置
“制冷壓縮機性能測試實訓裝置”采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。
一、制冷壓縮機性能測試實訓裝置特點
1.本實訓裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實訓方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量
2.采用1匹制冷機組，冷凝器和蒸發器均為殼管式水換熱器，系統結構緊湊、布局合理，造型美觀大方
3.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
二、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜2.5kVA
4.制冷劑：R22
5.制冷量：1.3kW
6.重 量：100kg
7.外形尺寸：120cm×60cm×142cm
三、基本配置及功能
1.控制屏
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2.交流控制單元
單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA
3.制冷系統
1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器
4.循環水系統
（1）水泵2只
主要技術參數為：
額定功率：95W
額定揚程：6m
額定流量：1.08立方米/小時
（2）水箱2只
采用不銹鋼材料制成，分別為冷凝器循環水箱和蒸發器循環水箱
（3）加熱器1只（功率1000W）
輸出功率可通過電位器進行調節，用于加熱蒸發器循環水
5.測量儀表
（1）功率表2只（精度0.5級）
分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢15組功率和功率因數的測試數據
（2）數顯溫度表1只（精度0.5級）
采用PT100鉑電阻作傳感器，測量范圍-50～150℃。通過琴鍵進行切換，共測8組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度
（3）真空壓力表2只（精度2.5級）
量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力
（4）流量計2只（精度0.5級）
采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量
6.控制儀表
高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
四、實訓項目
1.熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理
2.了解國際標準GB/T5773—2004容積式制冷壓縮機性能使用方法
3.利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量
4.利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量
5.主、輔測制冷量相對誤差的計算與分析
6.制冷機組能效比的計算與分析
五，制冷壓縮機性能測試實訓設備配置表
序號 | 名稱 | 型號 | 單位 | 數量 |
1 | 壓縮機 | 1P/220V | 個 | 1 |
2 | 啟動器 | 45UF | 個 | 1 |
3 | 高壓表 | 3.5MP | 個 | 1 |
4 | 低壓表 | 1.5MP | 個 | 1 |
5 | 視液器 | 3/8 | 個 | 1 |
6 | 儲液器 | 1.5P/3/8 | 個 | 1 |
7 | 過濾器 | 3/8 | 個 | 1 |
8 | 手閥 | 3/8 | 個 | 2 |
9 | 壓力控制器 |
| 套 | 1 |
10 | 膨脹閥 | 2MM | 個 | 1 |
11 | 加液閥 | 自動式 | 個 | 1 |
12 | 蒸發器 | 1P干式，不銹鋼 | 套 | 1 |
13 | 冷凝器 | 1P干式，不銹鋼 | 套 | 1 |
14 | 過冷器 | 冷凝器自帶 | 套 | 1 |
15 | 水箱 | 不銹鋼400*300*350MM | 個 | 1 |
16 | 架子 | 1700*700*100MM | 套 | 1 |
17 | 有機玻璃 | 400*300*350MM | 塊 | 1 |
18 | 水泵 | 不銹鋼1.5T/H | 個 | 2 |
19 | 流量計 | 浮子1.5T/H | 個 | 2 |
20 | 冷卻塔 | 玻璃鋼1.5T/H | 個 | 1 |
21 | 冷卻風機 | 1850風量220V | 個 | 1 |
22 | 多功能表 | 可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率 | 個 | 2 |
23 | 互感器 | 與多功能表配套 | 個 | 2 |
24 | 大功能調節器 | 220V/2000W | 個 | 1 |
25 | 干燒加熱管 | 不銹鋼1500W220V 長300MM | 根 | 1 |
26 | 溫度表 | HW6009I | 個 | 1 |
27 | 傳感器 | 3000MM*4MM | 根 | 11 |
28 | 傳感器盲管 | 6MM*50NN | 個 | 4 |
29 | 手閥 | DN15 | 只 | 2 |
30 | 水龍頭 | DN15 | 只 | 1 |
