SB-22G冷庫制冷系統組裝實訓裝置
一、概述
冷庫制冷系統組裝實訓裝置是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。
該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空調調節與技術運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。

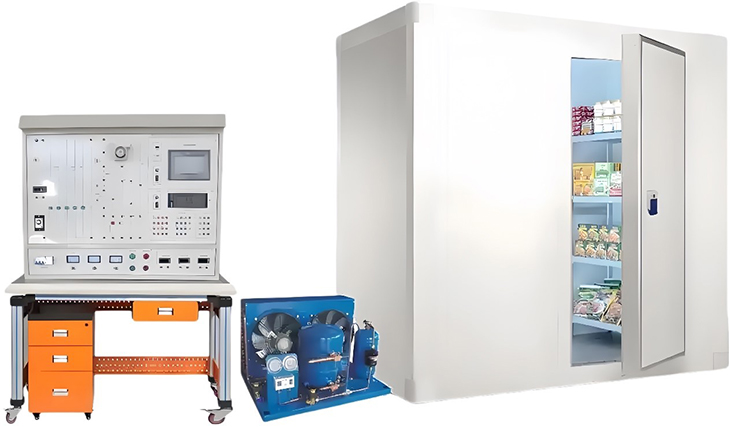

（圖片僅供參考、以實際配置為準）
二、技術指標
1、工作電源：三相五線380V±10%，50Hz
2、整機容量≤3.8KVA
3、人身安全保護功能，具有漏電保護裝置。
4、環境濕度：-30℃~40℃
5、相對濕度：≤85%（25℃）
6、空縮機功能：2匹壓縮機
7、制冷劑類型：F22
8、冷庫外形尺寸：2000MM×1000MM×2000MM
9、實訓桌，1600MM*700MM*1500MM
三、裝置特點
1．該實訓裝置具有電力拖動控制、PC控制和觸摸屏控制的三種控制方式，配溫度傳感器及采集模塊，可進行數據采集。
2．直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件。
3．實訓性強：可進行實際冷庫電路控制電器工業園自動化實訓制冷系統及化霜系統的全流程工作實訓。
開放式操作平臺：集成了PLC、觸摸屏、等多種硬件組件，以及電源模塊、網絡模塊等輔助設備，使得學生可以直觀地了解和控制各種工業設備。
工業控制網絡：支持工業以太網和工控現場總線，配合編程軟件和組態軟件，實現了對工業控制網絡的全面模擬和實訓。
工業實景測控組件：所有測控模塊和電路均按照工業標準構建，確保學生能夠在接近真實工業環境的情況下進行實訓。
系統模塊化設計：采用積木式單元結構，便于功能的拓展和更新，使得實訓平臺能夠隨著教學需求的變化而不斷升級。
四、基本配置及功能
實訓裝置主要由控制臺、風冷制冷機組、拼裝式冷庫、主機實訓模塊、溫度和傳感器采集模塊及實訓模塊等組成, 具有自動控制及故障實訓功能（詳見實驗指導書）。
1.電源控制部分
（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
（2）安全保護體系：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2．測量儀表
具有電源、電壓檢測功能，顯示冷庫實地工作電壓及電流、觀察機器是否正常工作。
（1）指針式電壓表：量程0～450V
（2）真空壓力表：量程-0.1～1.5Mpa
（3）真空壓力表：量程-0.1～3.5Mpa
（4）數顯溫度表：采用PT100傳感器，測量范圍-50～150℃
3．小型冷庫電氣控制考核
可以了解壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成。實訓柜面板上印有真實一機兩庫庫制冷系統系統流程圖.
4．風冷制冷機組
包含2匹制冷壓縮機、風冷冷凝器、視液器、干燥過濾器、供液電磁閥、熱力膨脹閥、1個手閥、等構成；
5.拼裝式冷庫：
庫體尺寸為200×100×220cm，內部裝有庫燈、風機盤管蒸發器、化霜加熱絲等，冷庫外面留有出水口, 庫保溫板，采用活動組裝保溫板組裝拆裝方便。內有隔板分成二個庫存，一個高溫為：0度，低溫：-16度。
6. 主機實訓模塊：
配置三菱FX3U32R的升級版三菱FX3U-32主機，，配套PC/PPI編程電纜。可以進行單獨的PLC實訓和觸摸屏實訓；
通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿。
7. 溫度采集模塊:
配置三菱FX2N-4AD-PT模擬量模塊，集成4路模擬量輸入
8壓力采集模塊: 配置三菱FX2N-2AD模擬量模塊，集成4路模擬量輸入
9.觸摸屏實訓模塊：
配置7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口
10．實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還有四個萬向輪，便于移動和固定。
11、具有溫度檢測功能:
PT100溫度、數碼顯示，即溫度測檢測冷庫各關鍵部位的工作溫度，提供實測數據。
12、具有壓力檢測功能:
檢測冷庫機組的高壓壓力和低壓壓力，為實驗、實訓提供數據分析。
13、故障設置：
將冷庫系統全方位解剖，使學生充分了解和掌握冷庫的結構、運行原理、使用方法、故障原因及排除方法。
14、制冷/空調系統操作軟件：
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
15、主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
16、SBG2控制智能模塊
1）實驗臺無線控制智能模塊為實驗臺系統提供了實時、智能、科學的安全監控保護方案。本系統可以為用戶提供不間斷的在線監測，實時監控實驗裝置的溫度、煙霧的變化趨勢，實現煙霧預警、熱度預警、火災控制、快速熱高溫處理的控制功能。
2）裝置通過實驗臺內部熱功能探測傳感器，監測配電系統中的高溫熱能數據、空間環境溫度、煙霧等有關電氣熱高溫隱患的信號，實現數據在線測量、采集、分析與控制功能，帶有RS485、MODBUS通信接口，用于連接計算機監控系統，4G或等無線通信接口，實現無線網絡上傳至云平臺，在任意地理位置可通過PC或手機APP 查看現場數據并進行遠程控制。
*3）通過電保護啟動后，其自身高溫下吸收大量的熱，抑制高溫反應。系統中的N2與CO2可以降低燃燒中氧濃度，通過物理、化學等多種熱高溫有機處理共同作用達到控熱高溫。
4）可對線溫度、空間溫度和煙霧同時在線探測，確保防范電氣熱高溫隱患。
5）具備采集實時數據、歷史曲線、事件記錄、趨勢分析等功能。
6）智能SBG2主機包括CPU主控單元、報警單元、通信單元和顯示單元。通過與現場的無氣體裝置連接，能精準的接收系統裝置傳送過來的環境數據，通過運算分析，判斷是否超標，超標則進行聲光報警，智能SBG2主機PC用于顯示現場測量的實時教據，進行歷史數據査詢、系統時間設置、報警參數設置等操作，操作界面簡單。
7）數字處理技術，實時監控并顯示各配電箱柜環境狀態RS485通訊技術，實時、準確傳送運行參數和控制指令LORA、4G無線通訊技術。
8）系統預警報警、數據智能控制分析、智能參數修改模式、遠程啟動智能功能
9）系統檢測功能、網絡巡檢功能聲光報警功能報警、故障記錄存儲、查詢功能。
11）監控通信485模式、可帶數量:0-256臺、4G點數:無限制、報警方式：聲光報警，報警聲音≥71dB。
10）存儲記錄≥1萬條有線通訊方式RS485有線通訊距離<500m無線通訊方式、4G無線通訊距離4G/PC實現無線網絡上傳至云平臺，在任意地點位置可通過PC腦或手機APP查看現場數據或進行遠程控制。
11）工作電壓：DC24、觸發模式：熱敏線溫度、空間煙霧報警、遠程4G/PC啟動、手動按鈕
12）保護能力： 0.1G/秒:100g、保護面積： 0.1G/1m? 。
*13）熱處理工作時間： 9s、熱高溫處理濃度：90g/m?~125g/m?。
六、冷庫制冷系統組裝實訓裝置配置清單
序號 | 名稱 | 數量 | 單位 |
|
1 | 2匹壓縮機 | 套 | 1 |
|
2 | 冷凝器 | 套 | 1 |
|
3 | 冷凝風機 | 套 | 1 |
|
4 | 儲液器 | 套 | 1 |
|
5 | 電磁閥 | 套 | 1 |
|
6 | 冷風機 | 套 | 1 |
|
7 | 熱力膨脹閥 | 套 | 1 |
|
8 | 高壓壓力表 | 套 | 1 |
|
9 | 低壓壓力表 | 套 | 1 |
|
10 | 3/8手閥 | 套 | 1 |
|
12 | 3/8視液鏡 | 套 | 1 |
|
13 | 計算機，品牌電腦，配置不低于CPU Intel酷睿2雙核E7500/內存 2G DDR2/硬盤320G/聲卡全雙工/DVD刻錄/17寸液晶顯示器/網卡/4個以上USB/WindowsXP操作系統。（電腦用戶自配） | 套 | 1 | 自配 |
14 | 配置7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口 | 套 | 1 |
|
15 | 工作臺，1600×700×1500mm (內置1臺：配置三菱FX2N3U-32主機，配套PC/PPI編程電纜 | 套 | 1 |
|
16 | 真空泵一臺 | 套 | 1 |
|
17 | 拼裝式冷庫2000*1000*2200MM | 套 | 1 |
|
18 | 控制軟件 | 套 | 1 |
|
19 | 數據采集系統（溫度采集模塊: 配置三菱FX2N-4AD-PT模擬量模塊，集成4路模擬量輸入 | 套 | 1 |
|
20 | 壓力采集模塊: 配置三菱FX2N-2AD模擬量模塊，集成4路模擬量輸入） | 套 | 1 |
|
21 | 制冷/空調系統操作軟件 | 套 | 1 | 含加密狗 |
七、實驗實訓項目
1、冷庫不工作
2、冷庫不制冷
3、壓縮機不運轉
4、主機工作制冷效果差
5、冷凝風機不轉
6、庫內風機不轉
7、庫內溫度失靈
8、制冷系統壓力過高
9、庫門冰凍很難打開
10、膨脹閥堵塞
11、冷凝風機缺相
12、冷庫電氣自動控制實訓
13、整機綜合實訓
14、學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
15、學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數
16網絡通訊綜合實訓
17、PLC、觸摸屏通信控制
18、PLC、觸摸屏組網綜合應用實訓
19、觸摸屏、組態軟件實訓
