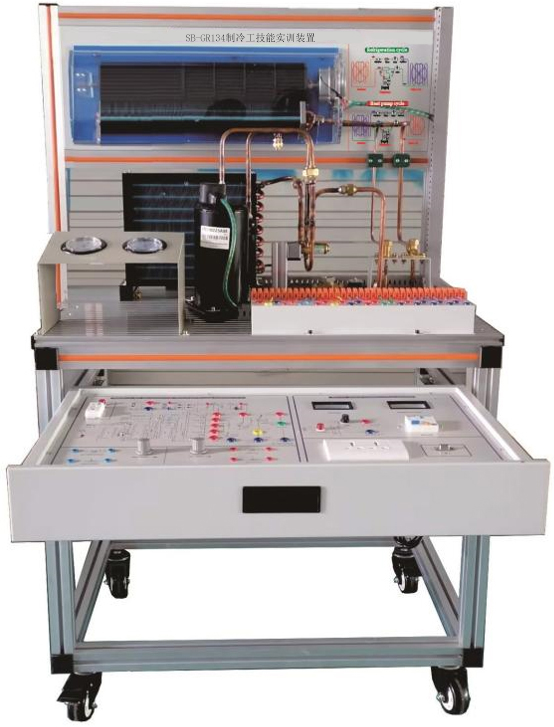

SB-GR134制冷工技能實訓裝置
一、產品概述
制冷工技能實訓裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、制冷系統電氣接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
（圖片僅供參考、以實際配置為準）
二、功能特點
1.該裝置集制冷空調系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程 訓練及職業技能競賽的需要。
2.該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
3.實訓平臺直觀展示了空調和冰箱的系統結構、工作原理。可清楚的看到制冷 系統結構 及主要部件的實物，系統還配置有電壓表、交流電流表、壓力表、信號指示燈等， 使整個空調系統系統的實時工作狀態一目了然。
* 4.該裝置是根據分體式空調器控制電路、作為實訓考核對象，能 使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術，考核板上印有 分體式空調器電氣并加以檢測點，學生通過考核板上的電路圖了解其原理。
5.使用該裝置能學到分體式式空調器控制電路。空熱泵分體空調部分據有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。
6.本裝置解決了傳統該類設備上只能看只能模無法進行動手組裝的缺欠，還解決了無法 在設備上進行銅管焊接的難題，能使學生在該裝置上能夠反復進行系統組裝與焊接訓練。整體 采用開放式和拆裝式結構設計，創新的采用了銅管固定裝置對每個活動接頭進行固定，有效的 保證了管路因反復拆裝所造成的損壞，同時也減少了工作噪音。
7.在實訓臺方面進行了全新設計不僅采用鋁型材拼裝成，鋁型材桌面不僅干凈美觀，更重要的是焊接銅管時不會變形。
三、技術指標
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量 ： ≤1.5KVA
4、制冷劑：空調部分R22
5、外形尺寸（大約）720mm×600mm×1250mm
6、防觸電保護類型 I類
7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級 材料選用符合國家相關環保標
四、系統組成
1、 實訓臺采用鋁型材臺架加實訓模塊結構，裝置采用一體化設計，由導軌式 鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。底部安裝有四個帶剎車的腳輪，可以方便的移動和固定。設備配置空調制冷系統 管路1套、直冷電冰箱制冷系統管路1套壓力表（1.8MPa） 1只（3.8MPa）1只等。
2、電源模塊包括漏電短路器，電壓表（0～250V） 1只，電流表（0～5A）1只、1只、電源插座，安全連線等。
* 3、分體空調控制線路模塊:面板為鋁板，面板上噴繪有完整的彩色線路圖（非方商簡單的框圖），包括空調控制板，遙控接收板，故障設置板，IO通信板，空調遙控器，測試端端子
4、熱泵型家用空調系統:包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、毛細管、空調閥、視液鏡等
5、安全插端子排：面板上噴繪有完整的彩色接線標識
6、透明式分體空調室內機（提供樣品）
內機為一體化成型透明有機玻璃外殼，可清晰的看到內機結構，包括風筒、電機、蒸發蒸發器。
1）風機結構模式：五線電機、三速可調
2）送風模式：采用標準的風筒送風模式
7、智能APP控制系統
支持手機APP聯網遠、近程控制，可同步數據測量包括
1）壓縮機頻率調節，手動可以從10-120HZ頻率可調，能滿足學生在10HZ-120HZ情況下壓縮機的制冷數據。很好的學習撐握變頻空調在不同工況的狀態
2）過熱調節，通過軟件過調節過熱溫度=吸氣溫度-蒸發溫度。
3）環境傳感器實時測量環境溫度，可控制電磁膨脹閥的開度電大開度5000步，4）管道溫度傳感器、可控制壓縮機制熱上過程開度。排氣傳感器：控制壓縮機過熱保護
5）可實時溫度：排氣溫度、回氣溫度、冷凝溫度、蒸發溫度，為實驗提供數據
而自動調整壓縮機輸出頻率輸出電壓30-210V。為實驗提供不同的運行模式。
6)膨脹閥開度實時顯示：控制對象為最大 5000 開度設定。
7)過冷/熱度控制：2-15 攝氏度。可自行設定制冷主機的過/冷、過熱度計提供數據
五、項目實訓內容
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6、空調控制電路電氣故障考核、故障分析與故障排除能力
7、學生的團隊協調組織能力
8、電氣識圖和電氣設計能力
六、制冷工技能實訓平臺配置清單：
序號 | 設備名稱 | 單位 | 數量 | 備注 |
1 | 可移動式臺架 | 套 | 1 | 鋁合金實訓臺，空調制冷系統管路 1 套、安全插端子排，壓 力表（1.8MPa）21只（3.5 MPa）1 只等 |
2 | 電源及儀表掛箱(鋁質面板） |
|
| 包括漏電短路器，電壓表（0～250V） 1只，（0～5A）1 只、電源插座，安全連線等。 |
3 | 分體空調電氣控制 考核掛箱鋁質面板） | 塊 | 1 | 包括空調控制板，，遙控接收板， 故障設置板，IO 通信板，空調遙控器，電位器 等及指示燈等。 |
4 | 抽屜 | 個 |
|
|
5 | 實驗指導書 | 本 | 1 |
|
6 | D4連接線 | 根 | 25 |
|
7 | D1連接線 | 根 | 4 |
|
熱泵型家用分體空調系統 |
序號 | 設備名稱 | 單位 | 數量 | 備注 |
1 | 1P壓縮機 | 套 | 1 | 變頻 |
2 | 四通閥 | 套 | 1 | 三花 |
3 | 液視鏡 | 套 | 1 |
|
4 | 1/4過濾器 | 套 | 1 |
|
5 | 2*4冷凝器 | 套 | 1 |
|
6 | 2*4蒸發器 | 套 | 1 |
|
7 | 調速風機 | 套 | 1 |
|
8 | 45W鋁電機 | 套 | 1 |
|
9 | 200MM風網 | 套 | 2 |
|
10 | 200MM鋁風葉 | 套 | 2 |
|
11 | 3/8空調閥 | 套 | 1 |
|
12 | 1/4空調閥 | 套 | 1 |
|
13 | 3/8快速接頭 | 套 | 3 | 可焊接 |
14 | 1/4快速接頭 | 套 | 1 | 可焊接 |
15 | 膨脹閥 | 套 | 1 |
|
16 | 溫度傳感器 | 套 | 2 |
|
17 | 閥門安裝支架 | 套 | 1 |
|
16 | 電容15UF | 套 | 1 |
|
17 | 電容1.5UF | 套 | 1 |
|
18 | 遙控器 | 套 | 1 |
|
19 | 網關 | 套 | 1 |
|
20 | 變頻板 | 套 | 1 |
|
21 | 膨脹閥控制器 | 套 | 1 |
|
