東風天錦變速箱解剖運行實訓臺

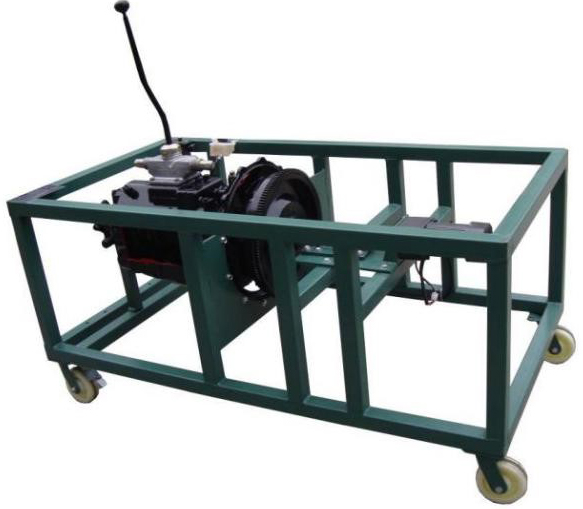

SBQC-TJ18東風天錦變速箱解剖運行實訓臺

一、功能特點

1.東風天錦變速箱解剖運行實訓臺采用翻新東風EQ1120GA2（DF6S900）原車手動變速器進行剖面處理，各部件齊全，剖面位置合理，可全面展示內部結構和部件的運動情況，適合于手動變速器原理和機械機構的教學。

2.對變速器各機械剖面采用不同顏色的油漆進行噴涂。

3.由單相減速電動機帶動減速機，減速機帶動變速器輸入軸運轉，真實演示不同檔位下機械運動的傳遞過程。

4.實訓臺驅動部分加裝安全防護罩。

5.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪，可移動式，方便教學。


二、技術規格

外形尺寸：1200×600×1200mm(長×寬×高)

動力電源：單相

單相減速電動機：

電 壓：AC 220V

功 率：250KW

轉 速：15轉/分

工作溫度：-40℃～+50℃

鋼管：40*40*3mm

移動腳輪：100*50mm

三、基本配置(每臺)

序號

名       稱

規格型號

單位

數量

1

手動變速器總成

 附件齊全

套

1

2

變速器檔位總成


套

1

3

單相減速電動機

功率250W，轉速15轉/分

套

1

4

驅動機構(帶安全防護罩)


套

1

5

漏電保護開關

DZ47LE-32

套

1

6

移動臺架(帶自鎖腳輪裝置)

1200×600×1200mm(長×寬×高)

個

1
