SB-TMZZJ透明液壓裝載機PLC控制實訓臺
一、概述：
透明液壓裝載機PLC控制實訓臺、裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓裝載機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實訓設備。

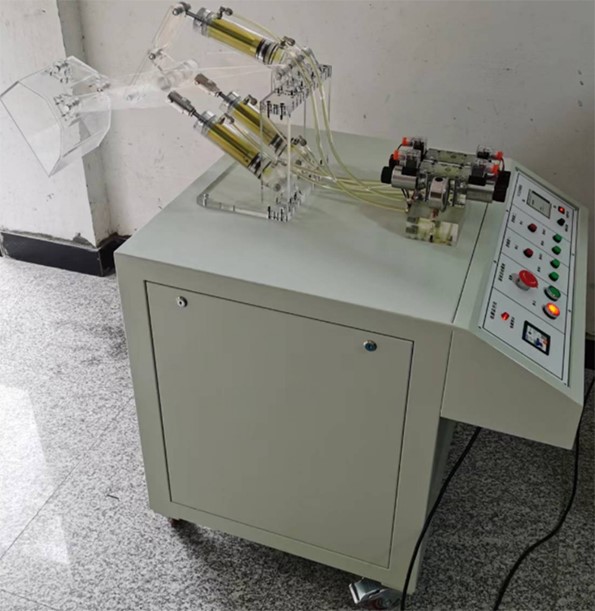

（圖片僅供參考，以實際設計為準）
二、技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/5A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實驗泵電機功率：250W， 調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，演示實訓油路液流要求壓力僅需0.8Mpa (油泵最高壓力：Pma＝.2.5Mpa)
5、電磁換向閥：DC24V 吸力3Mpa
6、實訓臺外形尺寸：≥850mm×700mm×1250mm
三、主要特點:
1、透明液壓裝載機PLC控制實訓臺主要由裝載機實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、透明液壓裝載機PLC控制液壓實訓臺是將液壓裝載機的結構原理能夠搬到課堂上學習的一種現代化教學產品，裝載機機身采彩色有機玻璃制作，各種透明控制閥和透明液壓油缸采用進口亞克力精致加工而成，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
3、實訓臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，堅固美觀。
4、實訓臺裝有四個萬向輪，方便設備的搬運與拆卸。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。油路搭接采用快換接頭，拆接方便，不漏油。
四、主要功能:
1、液壓傳動各部件及工作原理觀摩、拆裝實訓
2、裝載機機構及工作原理展示；
3、液壓工業應用領域的認識與了解；
4、裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升
5、卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降；
五、 透明液壓裝載機PLC控制實訓臺配置清單：
序號 | 名 稱 | 型 號 | 數量 |
1 | 裝載機實訓臺 | 850*700*1200 | 1臺 |
2 | PLC主機模塊 | 三菱FX1S-20MR | 1塊 |
3 | 電源模塊 |
| 1塊 |
4 | 繼電器控制模塊 |
| 1塊 |
5 | PLC控制按鈕模塊 |
| 1塊 |
6 | 舉升油缸 | 透明元件 | 2只 |
7 | 鏟斗油缸 | 透明元件 | 1只 |
8 | 拉桿 | 有機玻璃加工件 | 1套 |
9 | 鏟斗 | 有機玻璃加工件 | 1個 |
10 | 動臂 | 有機玻璃加工件 | 1個 |
11 | 底座 | 有機玻璃加工件 | 1個 |
12 | 三位四通電磁換向閥（O型） | 透明元件 | 2只 |
13 | 先導式溢流閥 | 透明元件 | 1只 |
14 | 透明液壓油路塊 | 透明元件 | 1塊 |
15 | 壓力表 | 透明元件 | 1只 |
16 | 透明液壓皮管 |
| 1套 |
17 | 機泵組 | 泵站系統 | 1套 |
18 | L-HL46號液壓油 |
| 5kg |
19 | 編程電纜 | 三菱 | 1條 |
20 | 透明液壓裝載機實訓說明書 |
| 1冊 |
21 | PLC編程軟件、程序軟件） |
| 1盤 |
22 | 工具 |
| 1套 |
