SBPLC-021C可編程控制器綜合實訓設備
一、背景介紹
可編程控制器綜合實訓設備主要服務于機械設計制造及自動化、智能制造工程技術、智能采礦技術、礦山機電等專業。可編程控制器綜合實訓設備能滿足機械設計制造及自動化、智能采礦技術等專業的《電氣控制與PLC技術》《煤礦設備電氣控制與PLC應用技術》課程教學需要，通過這些實驗實訓，可以培養學生PLC控制系統設計、軟件編程、安裝調試的能力。
可編程控制器綜合實訓設備以西門子S7-200 SMART PLC為控制核心進行外圍設計。實訓臺采用網孔式底板，可以根據需要進行擴展及更換控制對象。操作者不但在工作中培養系統搭建、器件選用與布局、安裝接線、檢修排故等專業技能，同時也體驗到職業素養中的社會能力與方法能力。
二、具體參數明細

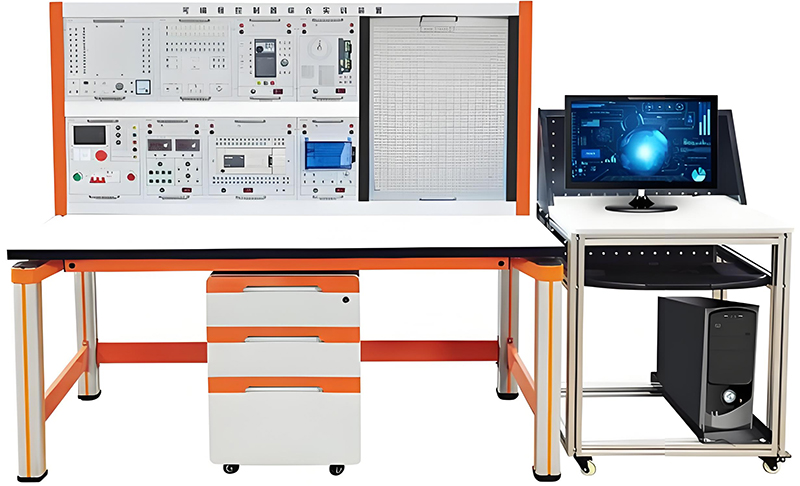

2.1：PLC 實訓臺
2.2參數明細
2.2.1 技術參數
2.2.1.1電源：三相五線/380V/50Hz
2.2.1.2功率：0.5kVA
2.2.1.3實訓工作臺尺寸為：1500×700×1700mm(L×W×H)
2.2.1.4 網孔板尺寸為：980×560mm(L×W)
2.2.1.5 網板上的網孔尺寸為：5×10mm(L×W)
2.2.2 設備可實驗內容：
2.2.2.1 電機啟動/停止訓練。
2.2.2.2 電機正反轉訓練。
2.2.2.3 電機 Y-△啟動訓練。
2.2.2.4 電機順序啟動/停止訓練。
2.2.2.5 電機順序啟/停與正反轉運行訓練。
2.2.2.6 PLC基礎實驗：
1)傳輸指令實驗；
2)定時器指令實驗；
3)計數器指令實驗；
4)移位指令實驗；
5)比較指令實驗；
6)步進程序指令實驗；
7)跳轉指令實驗；
8)子程序調用實驗；
9)中斷控制指令應用實驗；
10)編碼、解碼指令實驗；
11)數碼管顯示實驗；
12)撥碼器輸入實驗；
13)光電編碼檢測實驗；
14)脈沖輸出、速度位置控制指令實驗；
15)算術運算指令實驗；
16)高速計數指令實驗。
2.2.2.7 自動控制被控對象訓練內容：
1)電機控制系統實驗；
2)煤炭井下排水系統實驗；
3)皮帶輸煤機系統實驗；
4)立井罐籠系統實驗；
5)水塔水位自動系統實驗；
6)多種液體自動混合系統實驗；
7)溫度控制系統實驗。
2.2.2.8 電機拖動實訓內容：
1)點動單向運行控制線路；
2)連續單向運行控制線路；
3)帶手動開關的點動與連續運行控制線路；
4)點動可逆運行控制線路；
5)接觸器聯鎖可逆運行控制線路；
6)星三角降壓起動控制線路；
7)三相異步電動機按鈕聯鎖正反轉控制電路；
8)三相異步電動機接觸器聯鎖正反轉控制電路；
9)三相異步電動機雙重聯鎖正反轉控制電路；
10)三相異步電動機工作臺自動往返控制電路；
11)三相異步電動機Y-△ 降壓啟動控制電路；
12)單向啟動控制電氣線路的安裝；
13)較復雜繼電-接觸式控制線路的設計、安裝與調試。
2.2.2.9 電動機的全壓啟動控制實驗項目：
1)具有自鎖的電動機正轉控制電路；
2)具有過載保護的電動機正轉控制電路；
3)三相異步電動機點動控制；
4)接觸器聯鎖正反轉控制電路；
5)按鈕、接觸器雙重聯鎖正反轉控制電路。
2.2.3要求：
2.2.3.1該設備為綜合性設備，可以進行維修電工初級、中級、高級、技師、高級技師的職業技能培訓。
2.2.3.2該設備配備西門子工業級PLC, 配套專業編程軟件和編程電纜。
2.2.3.3設備堅固耐用，資料配套齊全，配套針對該設備的課程教材。
2.2.3.4設備單元接口標準化，兼容性強，擴展性強。
2.2.3.5設備具備高安全性，具備短路保護，漏電保護，過載保護等多種保護功能。
2.2.3.6售后服務：我們公司承諾提供設備安裝及相關技術講座和技能培訓服務。
2.2.4PLC實訓臺具備以下配置：
設備組成 | 部件名稱 | 設備參數 | 數量 |
實驗臺 | 鋁合金型材桌體 | 1.工作臺為鋼鋁合金結構，外形美觀，堅固耐用。 2.工作臺的底部采用高強 度絕緣墊，安全性高。 | 1個 |
實驗桌面 | 1.桌面采用高強硬度石芯理化板，板12.5mm。 2.實驗桌面平滑美觀且防火、防水、防磨損。 | 1個 |
器件柜 | 1.實驗板、實驗配件、實驗導線等器件，在不用時可以存放在器件柜中，統一保管。 | 1個 |
計算機支架 | 1.桌體配有計算機放置柜 桌體配有鍵盤托 2.計算機顯示器安裝在可調節支架上，顯示器角度可以水平調節180度，上下調 節90度。 | 1個 |
電力拖動系統 | 三相異步電動機 | 1.電機功率：60W,轉速：1400r/min 2.電機接線端子外接到接線盒上，通過插接線進行實驗。 3.接線方便、使用安全 | 1個 |
電力拖動系統 | 交流接觸器單元 | 1.該單元包括：接觸器3個，熱繼電器2個，輔助觸點2個。 2.接觸器采用施耐德等知名品牌，質量耐用，安全性高。 3.可以做電機正反轉、星角降壓啟動實驗等電力拖動實驗。 | 1套 |
組合按鈕單元 | 1.該單元包括：紅色、綠色、黑色按鈕各1個 2.按鈕單元可以滿足電力拖動實驗要求 | 1套 |
時間繼電器單元 | 1.時間繼電器采用阻尼式，延時范圍0.4～60S 2.時間繼電器單元安裝在掛板上，使用方便。 3.時間繼電器采用知名品牌，質量好，計時準確 | 1套 |
空氣開關單元 | 1.包括空氣開關1個，熔斷器 5 個 2.空氣開關采用施耐德、德力西等知名品牌，質量耐用、安全性高。 3.空氣開關和熔斷器端子接到接線排上，方便接線 | 1套 |
行程開關單元 | 1.包括行程開關4個,工作范圍(電壓、電流):AC380V DC220V,ITH5A。 2.行程開關采用知名品牌,質量耐用。 3.行程開關端子接到接線端子排上，方便接線，提高安全性。 | 1套 |
倒順開關單元 | 1.額定功率：3KW,額定電壓：380V、額定電流：7A 2.倒順開關采用掛件設計，可隨意掛在網孔板上使用，非常方便靈活。 3.倒順開關導線外接在端子排上，方便接線安裝 | 1套 |
PLC訓練系統 | 實驗屏 | 實驗屏由優質不銹鋼鋼板經過機械加工成型和特制鋁合金防脫落滑軌組成，實驗模塊單元可在實驗屏上自由移動、組合、裝卸。實驗屏高度為：920mm。 | 1套 |
多功能電源單元 | 1.電源單元可供交流380V、220V、直流24V三種電源。可以滿足設備的不同用電需要。 2.帶有空氣開關，具有短路保護，漏電保護功能，安全性高，保障人身安全。 3.直流電源帶有船型開關，可以單獨控制直流24V電源。 | 1套 |
輸入輸出單元 | 1.該單元包括多種開關，接觸器，模擬量輸入，八段數碼管，撥碼開關。 2.輸入輸出單元采用模塊式設計，嵌入標準尺寸鐵盒中，可安裝在實驗屏內。 3.單元帶有電壓表、電流表等，可以練習數碼管聯系、 撥碼開關使用、電位器調節、繼電器使用、按鈕開關和鈕子開關使用。 | 1套 |
實驗電路板 | 1.包含6種常用實驗電路板，水塔水位，溫度控制，電機控制，天塔之光、交通燈、霓虹燈。 2.包含3種煤礦專用實驗板：煤礦井下排水自動化系統、立井罐籠自動化系統、 煤礦皮帶輸煤機系統等。
| 1套 |
P L C 主機單元 | 1.PLC主機采用西門子S7-200 200SMART ST40型 PLC 2.配置EM AM06模擬量模塊。 | 1套 |
|
|
|
|
變頻調速系統 | 變頻調速系統為西門子MM440三相工業變頻器。變頻調速系統可通過PLC編程控制，實現變頻調速，多段速運行，電機加減速等功能 | 1套 |

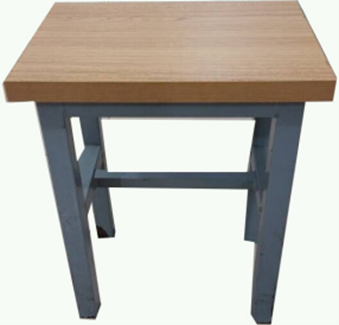

學生凳 | 鋼木方凳
| 2把 |
配件 | 1.每套設備配備2#實驗導線45根、4# 實驗導線10根、編程電纜1根。 2.每套設備配備紙質實驗指導書一本、電子版資料一套(包括設備資料、程序、編程軟件等)。 | 2把 |
2.2.5PLC仿真軟件
前言
近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因實驗頻率的提高必然導致損耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。
一、仿真功能
PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。
二、模塊功能
PLC仿真實訓包含了：搶答器、音樂噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。
打開PLC綜合仿真系統后系統會進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。
PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂噴泉、裝配流水線等20多種模塊。
進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。
用戶用鼠標點擊開關時PLC程序里面對應的I0.0狀態也會隨之發生改變，當PLC程序中Q0.0狀態發生改變時該仿真軟件對應的LED燈顯示狀態也隨之發生改變。用戶就可以直觀、動態地觀察PLC在各種場景下的運行狀態。
