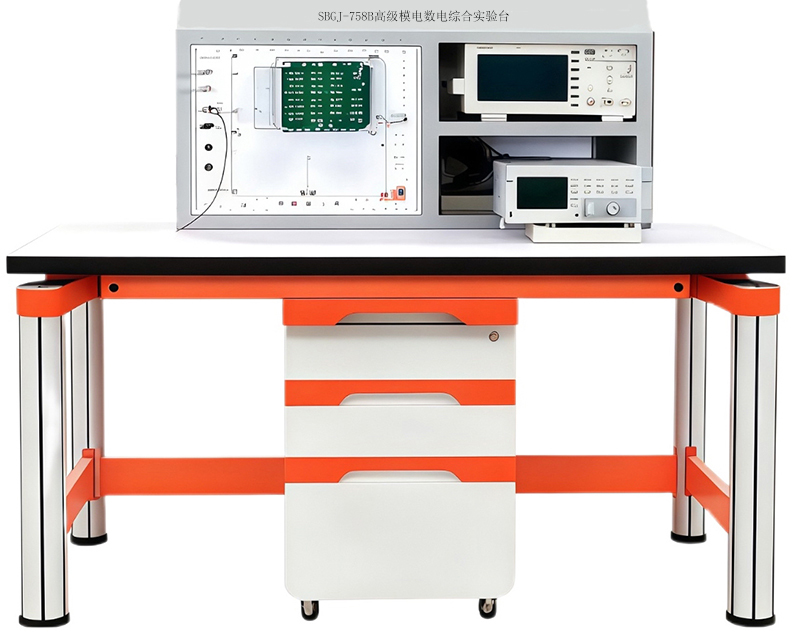

SBGJ-758B高級模電數電綜合實驗臺
一、產品的特點:
高級模電、數電綜合實驗臺,模擬數字電路調試系統以知識的綜合應用和實踐動手能力培養為出發點，通過所提供的實訓平臺，能夠達到學生掌握特定技能的目的，體現創新設計的發展趨勢。該系統實訓的內容涵蓋模擬電子技術、數字電子技術，電子產品電路的搭建、制作和調試，以及電子線路故障的查找、排除等內容。
二、實驗臺和實驗操作桌結構及功能:
1.模擬數字電路調試系統
模擬數字電路調試系統主要包括三個部分，專用輸入輸出面板（包括模擬電路所需的接線板和數字電路所需的接線板），防靜電工作臺（(L)1560*(W)700*(H)1200mm），學生實訓初期使用的典型電路模板附件。其中專用輸入輸出面板包括以下內容：
1）電源輸入：AC220V±10%50Hz
2）電源輸出：
提供直流電壓表，量程-19.999-+19.999V；
提供直流電流表，量程-199.99-+199.99mA；
提供直流電源輸出：-5V/0.2A~+5V/0.2A可調， -12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；
提供直流電流源，0-200mA可調；
設有短路保護自動恢復功能；
提供交流電源AC15V，AC7.5V，AC0V；
3）信號源（函數發生器）：
幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；
4）提供正負輸出單次脈沖（脈沖信號發生器）：
提供正負脈沖輸出，每按一次輸出一個正負脈沖；
5）提供三態邏輯測試筆：
可測量和顯示TTL電平的高電平、低電平和高阻態；
6）提供12V/5W燈泡負載一個；
7）提供200歐/2W功率電阻一個；
8）提供12V/1.2W直流電機負載一個；
9）外形尺寸：(L)450*(W)310*(H)110mm
10）整機容量：0.49KVA
11）工作條件：溫度：-10℃--+40℃相對濕度：85%（25℃）
2、實驗操作桌:鋁木結構，桌子下部是元件儲存柜，配有抽屜，放置常用工具，實驗元器件 。
三、設備的構成、配備及實驗項目:
（一）實驗桌鋁木結構，桌子下部是元件儲存柜，配有抽屜，放置常用工具，實驗元器件。1臺學生實驗桌，一臺兩座，桌子外形尺寸：160×70×80cm。張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
（二）學生機頭鐵質雙層亞光噴塑結構，后開門，便于維護，右邊是儀器存放格。學生實驗桌配1臺。
（三）電子電路實驗板：
MD01號板 晶體管基本放大電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
晶體管共射極放大電路：
1、輸入、輸出電容可插拔式開放型設計。
2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
1、偏置電阻、負載電阻可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電源支路帶有功能開關，方便支路電阻測量。
場效應管共源級放大電路：
1、負載電阻可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、弓形針、圓孔針配套使用，方便學生操作和實驗。
MD02號板 晶體管基本放大電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
晶體管兩級負反饋放大電路：
1、輸入、輸出電容可插拔式開放型設計。
2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
1、偏置電阻、負載電阻可插拔式開放型設計。
2、輸入、輸出電容可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、反饋回路帶通斷功能。
5、電源支路帶有功能開關，方便支路電阻測量。
MD03號板 晶體管基本放大電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
差分放大器電路：
1、輸入回路、負載回路可插拔式開放型設計。
2、進口多圈精密可調電阻。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
OTL分立件功率放大器電路：
1、可調電位器可插拔，易于更換。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
OTL集成功率放大器電路：
1、可調電位器可插拔，易于更換。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
喇叭音響電路：
1、8歐外置喇叭。
2、輸入、輸出回路開放。
MD04號板 集成運算放大器電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
積分/微分、指數/對數運算電路：
1、輸入回路、反饋回路可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電路由學生自行設計完成。
比例放大、加減法、比較器運算電路：
1、輸入回路、反饋回路可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電路由學生自行設計完成。
帶阻有源濾波器電路：
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
低通、高通、帶通有源濾波器電路：
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
RC振蕩器電路
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
可調直流電平輸出電路：
1、兩路輸出。
2、-8V至+8V連續可調。
MD05號板 數字電路此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
信號源電路：
1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ連續可調，幅度5V。
3、正向單脈沖輸出、反向單脈沖輸出。
三太邏輯筆電路：
1、輸入-高電平
2、輸入-高阻態
3、輸入-低電平
芯片座電路;
1、14芯鎖緊芯片座6個。
2、芯片座引腳與鉚孔一一對應引出。
數碼管BCD譯碼驅動電路：
數碼管共陰極驅動電路：
LED二極管驅動電路：
電平狀態輸出電路：
MD06號板 元件庫板此板中包含的元件有：
電容元件
電阻元件
可調電容（雙聯可調電容、小瓷片可調電容）
可調電阻
電感元件
MD07號板 CPLD（EPM570）可編程數字邏輯電路單元
四、設備配置清單
參考配置表
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 控制屏 | 1 | 套 |
|
2 | 實驗桌 | 1 | 張 |
|
3 | 學生凳 | 2 | 張 |
|
4 | 工具 | 1 |
| 見表一 |
5 | 電子技術實驗板 | 1 | 套 | 見表二 |
表一 工具
序號 | 配置名稱 | 型號規格 | 單位 | 數量 |
1 | 螺絲刀 | 小十字 | 把 | 1 |
2 | 螺絲刀 | 大十字 | 把 | 1 |
3 | 螺絲刀 | 小一字 | 把 | 1 |
4 | 螺絲刀 | 大一字 | 把 | 1 |
5 | 尖觜鉗 |
| 把 | 1 |
| 6 | 萬用表 | MF-47 | 只 | 1 |
| 7 | 數字萬用表 | UT33B+ | 只 | 1 |
表二、電子技術實驗板
種類名稱 | 產品名稱 | 數 量 | 備 注 |
電子電路實驗板 | 晶體管基本放大器板1 | 1套 |
|
晶體管基本放大器板2 | 1套 |
|
晶體管基本放大器板3 | 1套 |
|
集成運算放大器板 | 1套 |
|
數字電路板 | 1套 |
|
元件庫板及元件 | 1套 |
|
CPLD（EPM570）可編程數字電路板 | 1套 |
|
電子電路輔助材料 | 疊插式專用導線 | 套 | 1 |
面包板專用導線 | 套 | 1 |
五、創新實驗項目:
（一）、基礎實驗
實驗一、晶體管共射極放大器實驗
實驗二、晶體管共集電極放大器實驗
實驗三、結型場效應管共源放大器實驗
實驗四、晶體管兩級負反饋放大器實驗
實驗五、直流穩壓電源實驗
實驗六、OTL集成功率放大器實驗
實驗七、OTL分立功率放大器實驗
實驗八、差分放大器實驗
實驗九、積分、微分、指數、對數運算實驗
實驗十、比例放大、加減法、比較器運算實驗
實驗十一、低通、高通、帶通、帶阻有源濾波器實驗
實驗十二、RC振蕩器實驗
實驗十三、可調直流電平輸出實驗
實驗十四、門電路電參數的測試
實驗十五、CMOS門電路測試
實驗十六、門電路邏輯功能及測試實驗五組合邏輯電路（半加器全加器及邏輯運算）
實驗十七、觸發器（一）R-S，D，J-K
實驗十八、三態輸出觸發器及鎖存器實驗
實驗十九、時序電路測試及研究
實驗二十、集成計數器及寄存器
實驗二十一、譯碼管和數據選擇器
實驗二十二、波形產生及單穩態觸發器
實驗二十三、時序電路應用
（二）、設計型實驗
實驗一、晶體管共射極放大器實驗（偏置電壓、放大位數可設置）
實驗二、晶體管兩級負反饋放大器實驗（偏置電壓、放大位數可設置）
實驗三、差分放大器實驗（可設置）
實驗四、集成運算放大器實驗（可設置）
（三）、系統綜合實驗
實驗一、前置放大、有源濾波、功率放大、音響綜合實驗
實驗二、波形發生器綜合實驗
★（四）電子電路的元件的識別與檢測（老師演示）
1)常用電容學習與檢測
2)常用電阻學習與檢測
3)常用二極管學習與檢測
4)常用晶體管學習與檢測
5)常用數碼管顯示學習與檢測
6)常用集成IC學習與檢測
