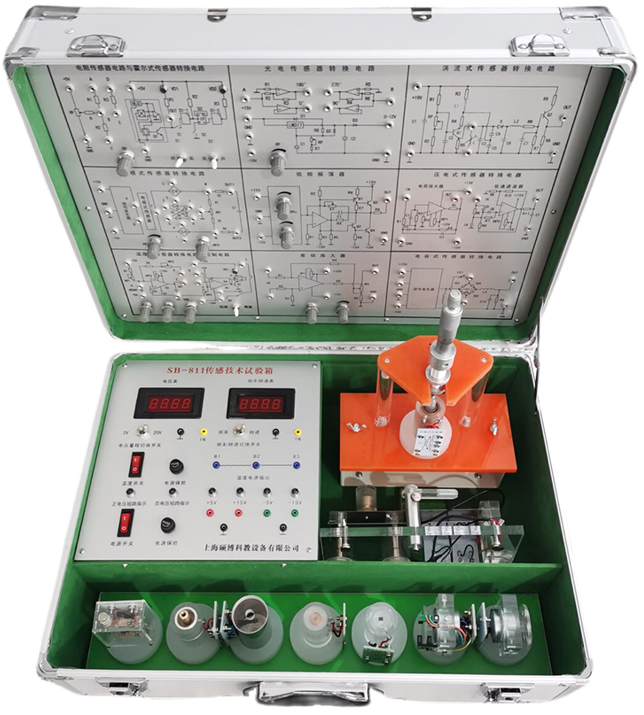

SB-811傳感器系統實驗箱（17傳感器）
一、概述:
傳感器系統實驗箱是面向電氣、自動化、測控技術、物聯網、機電一體化等專業的便攜式綜合實訓設備，主要用于各類傳感器原理、信號檢測、數據采集與處理等教學實驗與技能訓練。傳感器系統實驗箱核心用途完成《傳感器技術》《檢測技術》《自動檢測技術》等課程實驗。
二、技術規范及要求：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗箱外形尺寸：660×400×230mm
三、實驗箱技術要求：
1、實驗箱提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、機械式壓力表：0-40Kpa，精度2%。
8、手動氣壓源：0-40Kpa。
四、振蕩器要求：
1、低頻振蕩器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
2、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
3、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
五、數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、傳感器實驗臺3D模擬軟件如下
1.超聲波傳感器
2.傳感器簡介
3.傳感器組成結構
4.傳感器工作原理
5.傳感器實驗案例
6.熱釋電傳感器
7.應變片傳感器
8.氣敏傳感器
9.差動傳感器
10.電渦流傳感器
11.熱電偶傳感器
12.PT100傳感器
七、傳感器種類及技術指標：
序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
2 | 霍爾式傳感器 | ≥ 2mm | 0.1% |
3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 2% |
4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 2% |
5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 2mm | ± 3% |
7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-80℃ | ± 2% |
8 | 壓電式加速度傳感器模塊 | 磁電式傳感器 |
| 0 .5V/m |
9 | 光纖式傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
10 | 壓力傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
11 | 音、低頻振蕩器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
12 | 差動放大器模塊 | 氣敏傳感器 | 50-200ppm |
|
13 | 濕敏傳感器模塊 | 濕敏傳感器 | 10-95%RH | ± 5% |
14 |
| 霍爾式測速傳感器 | 0-2400 轉/分 | ± 1.5% |
15 |
| 渦流測速傳感器 | 0-2400轉/分 | ≤ 1.5% |
16 |
| 磁電測轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
17 |
| 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
八、實驗箱特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
九、傳感器實驗內容如下：帶*為思考實驗
實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
實驗二 | 電阻式傳感器的半橋性能實驗 |
實驗三 | 電阻式傳感器的全橋性能實驗 |
實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
實驗五 | 電阻式傳感器的振動實驗* |
實驗六 | 電阻式傳感器的電子秤實驗* |
實驗七 | 變面積式電容傳感器特性實驗 |
實驗八 | 差動式電容傳感器特性實驗 |
實驗九 | 電容傳感器的振動實驗* |
實驗十 | 電容傳感器的電子秤實驗* |
實驗十一 | 差動變壓器的特性實驗 |
實驗十二 | 自感式差動變壓器的特性實驗 |
實驗十三 | 差動變壓器的性能實驗 |
實驗十四 | 激勵頻率對差動變壓器特性的影響 |
實驗十五 | 差動變壓器的振動實驗* |
實驗十六 | 差動變壓器的電子秤實驗* |
實驗十七 | 光電式傳感器的轉速測量實驗 |
實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
實驗十九 | 接近式霍爾傳感器實驗 |
實驗二十 | 霍爾傳感器的轉速測量實驗 |
實驗二十一 | 霍爾傳感器的振動測量實驗 |
實驗二十二 | 渦流傳感器的位移特性實驗 |
實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
實驗二十四 | 渦流式傳感器的振動實驗 |
實驗二十五 | 渦流式傳感器的轉速測量實驗 |
實驗二十六 | 溫度傳感器及溫度控制實驗（AD590） |
實驗二十七 | 磁電式傳感器的特性實驗 |
實驗二十八 | 磁電式傳感器的轉速測量實驗 |
實驗二十九 | 磁電式傳感器的應用實驗* |
實驗三十 | 壓電加速度式傳感器的特性實驗 |
實驗三十一 | 光纖傳感器的位移特性實驗 |
實驗三十二 | 光纖傳感器的振動實驗 |
實驗三十三 | 光纖傳感器的轉速測量實驗 |
實驗三十四 | 壓阻式壓力傳感器的特性實驗 |
實驗三十五 | 壓阻式壓力傳感器的差壓測量實驗* |
實驗三十六 | 超聲波傳感器的位移特性實驗 |
實驗三十七 | 超聲波傳感器的應用實驗* |
實驗三十八 | 氣敏傳感器的原理實驗 |
實驗三十九 | 濕敏傳感器原理實驗 |
十、傳感器配置清單：
序號 | 器 件 名 稱 | 單位 | 數量 |
1 | 實驗箱 | 箱 | 1 |
2 | 電阻式霍爾式傳感器轉換電路 | 塊 | 1 |
3 | 電容式傳感器轉換電路 | 塊 | 1 |
4 | 電感式傳感器轉換電路 | 塊 | 1 |
5 | 光電式傳感器轉換電路 | 塊 | 1 |
6 | 渦流式傳感器轉換電路 | 塊 | 1 |
7 | 溫度式傳感器轉換電路 | 塊 | 1 |
8 | 壓電加速度式傳感器轉換電路 | 塊 | 1 |
9 | 光纖式傳感器轉換電路 | 塊 | 1 |
10 | 壓力傳感器轉換電路 | 塊 | 1 |
11 | 超聲波傳感器轉換電路 | 塊 | 1 |
12 | 濕敏傳感器轉換電路 | 塊 | 1 |
13 | 音頻、低頻振蕩器電路 | 塊 | 1 |
14 | 差動放大器電路 | 塊 | 1 |
15 | 電阻式傳感器 | 個 | 1 |
16 | 電容式傳感器 | 個 | 1 |
17 | 霍爾式傳感器 | 個 | 1 |
18 | 電感式傳感器 | 個 | 1 |
19 | 光電式傳感器 | 個 | 1 |
20 | 渦流式傳感器 | 個 | 1 |
21 | 渦流測速傳感器 | 個 | 1 |
22 | 溫度式傳感器 | 個 | 1 |
23 | 磁電式傳感器 | 個 | 1 |
24 | 磁電測速傳感器 | 個 | 1 |
25 | 壓電加速度式傳感器 | 個 | 1 |
26 | 光纖式傳感器 | 個 | 1 |
27 | 壓力傳感器 | 個 | 1 |
28 | 超聲波傳感器 | 對 | 2 |
29 | 氣敏傳感器 | 個 | 1 |
30 | 濕敏傳感器 | 個 | 1 |
31 | 霍爾式轉速傳感器 | 個 | 1 |
32 | 轉速傳感器 | 個 | 1 |
33 | 位移臺架 | 套 | 1 |
34 | 光纖位移臺架 | 個 | 1 |
35 | 測微器 | 把 | 1 |
36 | 壓力表 | 只 | 1 |
37 | 橡皮氣囊 | 個 | 1 |
38 | 三通管 | 條 | 1 |
39 | 鐵片、銅片、鋁片各一片 | 片 | 3 |
40 | 溫度計0-100℃ | 條 | 1 |
41 | Φ8×4磁鋼 | 粒 | 1 |
42 | 超聲波反射擋板 | 塊 | 1 |
43 | 傳感器實驗指導書 | 冊 | 1 |
44 | 實驗連接導線 | 條 | 25 |
45 | 數據采集連接線 | 條 | 1 |
46 | 數據采集處理軟件 | 盤 | 1 |
