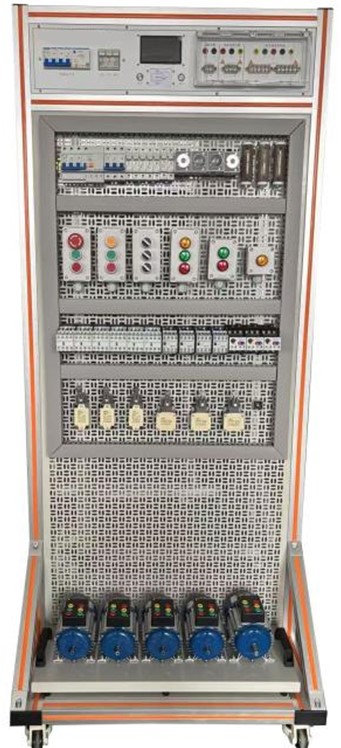

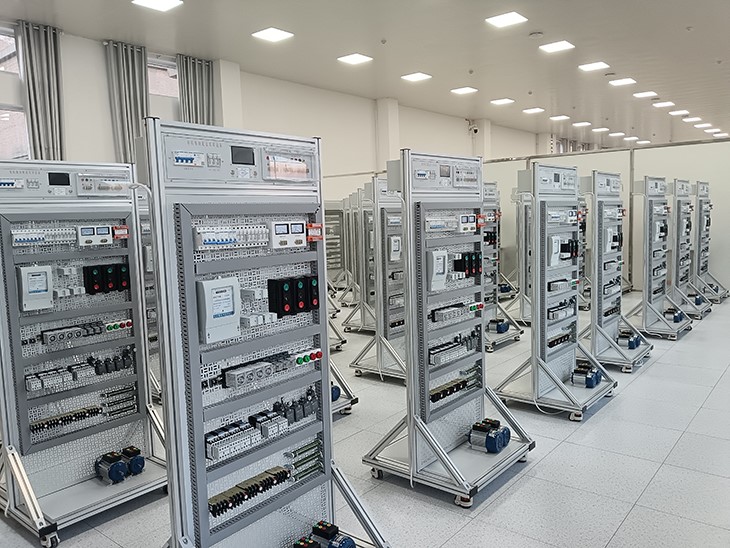

電力拖動實訓平臺

1

主體平臺

套

1

2

智能物聯網模塊

套

1

3

電源模塊

套

1

4

電力拖動掛板

套

1

5

電動機組

套

1

電力拖動實訓套件箱

1

剩余電流動作斷路器

NB1LE-40   3P+N C16

個

1

2

小型斷路器

NB1-63   3P C16

個

1

3

交流接觸器

CJX2-1210   220V

個

6

4

輔助觸頭

F4-22

個

6

5

中間繼電器

JZC1-44   AC220V

個

4

6

熔體

RT28-32/4A

個

7

7

熔斷器座

RT28N-32   32A

個

7

8

時間繼電器

JSZ3A-B（通電延時0.1s-6m) AC220V

個

2

9

時間繼電器

JSZ3C-B （瞬動型通電延時0.1s-6m) AC220V

個

2

10

時間繼電器座

PF083-A   /8T圓孔

個

4

11

熱過載繼電器

NR4-63/1.6-2.5A

個

3

12

行程開關

LXK3-20S/B   不帶鎖 單輪

個

3

13

行程開關

LXK3-20S/BH   帶鎖 單輪

個

3

14

自復平頭按鈕

LA38-11BN   1常開1常閉 紅色

個

2

15

自復平頭按鈕

LA38-11BN   1常開1常閉 綠色

個

3

16

自復平頭按鈕

LA38-11BN   1常開1常閉 黃色

個

1

17

1位蘑菇頭式按鈕

LA38-11

個

1

18

1位按鈕盒

NPH1-10   淺灰色

個

1

19

2位按鈕盒

NPH1-20   淺灰色

個

1

20

3位按鈕盒

NPH1-30   淺灰色

個

4

20

信號指示燈

AD16-22DS/4   AC220V 綠色

個

3

22

信號指示燈

AD16-22DS/4   AC220V 黃色

個

2

23

信號指示燈

AD16-22DS/4   AC220V 紅色

個

2

24

二位置鎖定旋鈕式開關

LA38-11   1常開1常閉

個

3

25

橋堆

KBPC5010   50A/10W

個

1

26

管式電阻

RX20-50W100Ω±5%

個

3

27

線槽

40*35白色

條

3

28

通用C45鋁導軌

35*7.5*1.1mm   1米

條

3

29

安裝螺釘

套

1

實訓工具

1

歐式管型壓線鉗

0.25-6mm2   (HSC86-4)

把

1

2

螺絲刀

十字PH2*100   mm

把

1

3

螺絲刀

PH0*75強力型十字

把

1

4

螺絲刀

5*75強力型一字

把

1

5

剝線鉗

150MM

把

1

6

不銹鋼剪刀

NS-3

把

1

7

卷尺

5米

把

1

8

直角尺

300*150mm

把

1

9

斜口鉗

7寸 貨號

把

1

10

塑柄調節式鋼鋸架

10寸-12寸   可調試

條

1

11

鋼鋸條

18TPI×12"/300mm

把

4

12

數字萬用表

UT139C

把

1

四、設備配置詳細參數

序號

設備名稱

詳細參數

1

主體平臺

1.尺寸：W800*D700*H1830mm。

2.平臺采用立式結構開放式設計，主體采用40*80型材做骨架，周邊采用Q235冷扎鋼板做封板，表面靜電噴塑處理，整機既堅固耐用，又美觀大方。底部裝有帶腳墊萬向輪，萬向輪移動時用，可調腳固定時用，移動固定兩相宜。頂部安裝電源模塊，中部為實訓區域，依據任務安裝不同掛板。

2

實驗室智慧用電安全控制系統

電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。設備時間管理包含年月日時間的顯示。可設備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。

3

電源模塊

1.功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。

2.尺寸：W718*D98*H158mm。

3.結構：由箱體和面板組成，采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。

4.直流電源：DC24V/6.5A，帶短路保護及自動恢復功能。

5.兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。

6.電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。

4

電力拖動掛板

1.功能：采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理實訓。

2.尺寸：W719*D40*H1000mm（不含器件）。

3.結構：掛板采用二橫二豎通用網孔設計，2.0mm厚Q235冷軋鋼板折彎焊接而成，表面靜電噴塑處理。

5

電動機組

1.功能：底板采用Q235冷扎鋼板折彎后焊接而成，表面靜電噴塑處理，底板安裝有三相異步電動機及雙速電動機，電動機引線采用高絕緣性安全型接線柱引出，以便于學員接線。裝有兩個黑色鑄鋁拉手，方便搬運。在設備中作為電路負載模塊使用。

2.尺寸：W600*D260*H160mm（含器件）。

3.三相異步電動機  4臺

1）電壓： 380V；

2）功率：180W；

3）頻率：50HZ；

4）接法：Y/△；

5）電流：0.4A；

6）轉速：1400r/min。

4.雙速電機   1臺

1）電壓： 380V；

2）頻率：50HZ；

3）接法：Y Y/△；

4）電流：0.7A；

5）轉速：1400/700r/min。

6

培訓資源包

電力拖動部分實訓內容

1.接觸器點動正轉控制電路安裝與調試

2.接觸器自鎖正轉控制線路安裝與調試

3.具有過載保護的接觸器正轉控制線路安裝與調試

4.點動與連續混合正轉控制線路安裝與調試

5.兩地正轉控制電路安裝與調試

6.一個按鈕啟動、停止控制電路安裝與調試

7.接觸器聯鎖正、反轉控制線路安裝與調試

8.接觸器雙重聯鎖正、反轉控制線路安裝與調試

9.位置控制線路安裝與調試

10.自動循環控制線路安裝與調試

11.接觸器聯鎖的自動往返控制電路安裝與調試

12.順序啟動逆序停止控制電路安裝與調試

13.按鈕、接觸器控制Y-△降壓啟動電路安裝與調試

14.按鈕、接觸器控制雙速電動機電路安裝與調試

15.帶有點動的自動往返控制電路安裝與調試

16.雙速電機（從低速到高速）自動控制電路安裝與調試

17.電葫蘆電氣控制電路安裝與調試

18.小車自動往返、延時停止控制電路安裝與調試

19.點動、連續、停止延時自動往返控制電路安裝與調試

20.CA6140型車床控制電路安裝與調試
