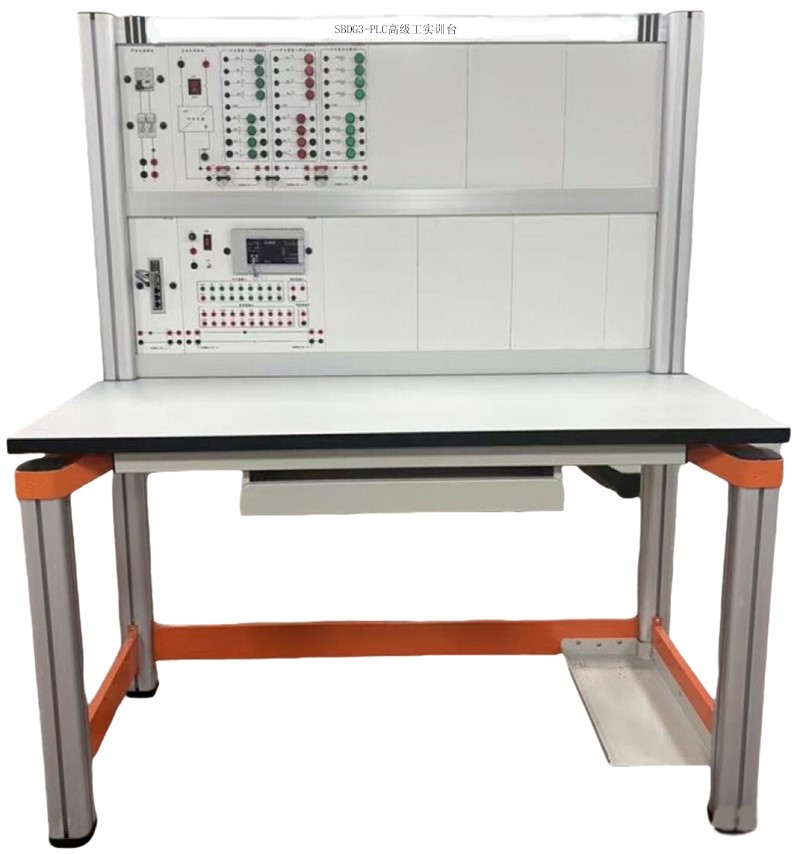

SBDG3-PLC高級工實訓臺
1.實訓桌
PLC高級工實訓臺桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約780mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有電腦主機托板；含鍵盤托架。
2.實訓臺架
提供臺架采用鋁合金抽拉結構，2層可方便模塊的懸掛和替換。整體尺寸不大于1255*710*1550。
3.PLC實訓臺配套模塊描述如下：
(1)帶鎖開關量輸入模塊（2塊）
開關量輸入模塊由4個按鈕，1個公共端和4個獨立四組獨立公共端組成（其中第7、8按鈕可輸入220V電壓）。開關量輸入模塊中的自鎖按鈕為帶燈按鈕，當按鈕觸點狀態為閉合時，按鈕自身帶燈會亮（其中按鈕8為常閉觸點）。
模塊下方的24V、0V為模塊裝入實訓設備后的電源連接用。虛框內為24V輸出電源供外接電源使用。
(2)自復位開關量輸入模塊
由4個按鈕，公共端和4個按鈕四組獨立公共端端組成（其中第7、8按鈕可輸入220V電壓）。提供開關量信號的輸入。
模塊下方的24V、0V為模塊裝入實訓設備后的電源連接用。虛框內為24V輸出電源供外接電源使用。
(3)開關量輸出模塊
每臺裝置配置相應的開關量輸出模塊，開關量輸出模塊提供開關量信號的輸出顯示。
由4個指示燈，公共端和4個指示燈四組獨立公共端端組成。供電電源為直流24V。
模塊下方的24V、0V為模塊裝入實訓設備后的電源連接用。虛框內為24V輸出電源供外接電源使用。
(4)單相電源模塊
為實訓臺提供單相交流電源。
單相電源模塊將單相電源開關與保險絲集成在同一模塊上，更大的保證了實訓臺設備的安全。
(5)直流電源模塊
提供實訓臺中各功能模塊所需的直流24V電源。
接通電源開關后，模塊有直流24V輸出（指示燈亮）。
模塊下方的24V、0V為模塊輸出電源，可通過短接橋或?qū)嵱?xùn)電纜供各功能模塊使用。
(6)PLC模塊
PLC模塊配備的是目前市場最常用的三菱和西門子雙PLC主機 三菱主機型號： FX5U-32MR ，西門子主機：CPU1511C-1PN
(7)工業交換機模塊
提供一臺五口工業交換機1臺，可以實現仿真軟件和plc的數據通訊以及PLC程序下載。
（8）考核編程終端
cpu：i5-12400/內存條：16G內存/硬盤：1TB 固態硬盤，鍵鼠套裝，機箱主機+21.5英寸顯示器。
（9）虛實結合實訓模塊
為兼顧教學，該實訓室提供了一套虛實結合實訓模塊，模塊包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（36個實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
（10）PLC高級仿真軟件
(1)展示鑒定考核題目的各項功能，使實訓老師或監考老師一目了然的看清考核者對考題的完成情況，使用與題目相對應的仿真軟件來反映當前程序運行的情況，是一種既經濟又直觀的方式。它避免了增加機械硬件成本高、占地大和制作有一定難度的弊端，同時具有很強的靈活性、可擴展和可延伸性。
(2)仿真軟件包含電工高級工PLC考核模塊題庫的所有仿真功能。
（3）實訓軟件為"PLC端口隨機分配系統"，其軟件菜單欄里應提供可實訓的全部項目名稱，點擊相應的項目名稱，進入該實訓內容的設置界面。
（4）每個設置界面的功能，主要是各元器件的說明和輸入、輸出端口配置表(即PLC 主機的輸入、輸出端口與控制對象的接線表)。每次點擊"隨機產生"按鈕，都會產生一個不同的配置表。"
（5）軟件應支持配置表輸出功能，自動會在電腦桌面上產生一個 WORD 格式的配置表文檔，以方便學員完成實訓項目。
