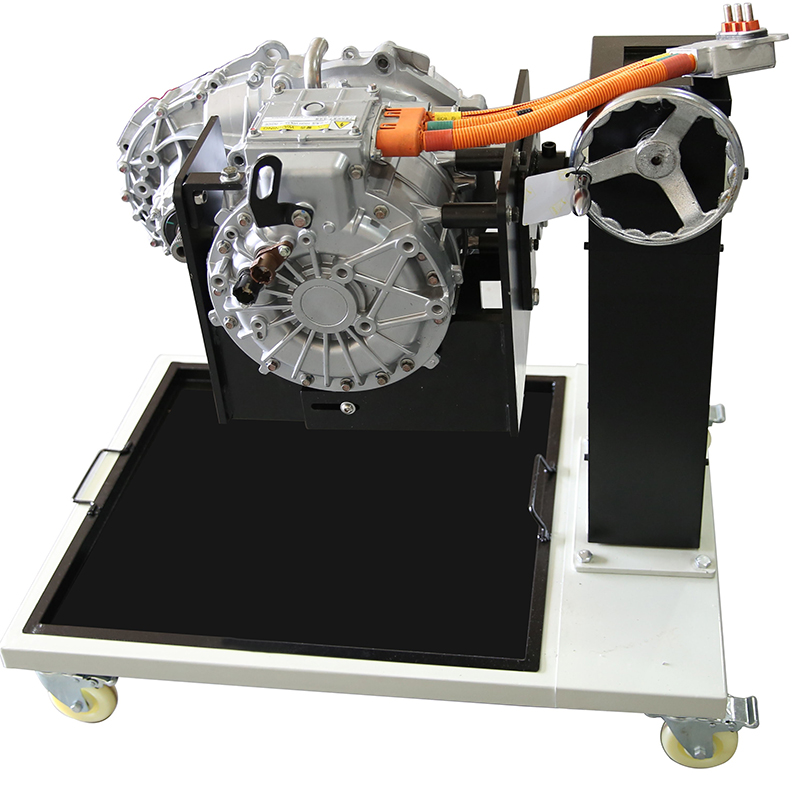

SBQC-07永磁同步電機驅動總成拆裝實訓臺

一、產品組成要求：

永磁同步電機驅動總成拆裝實訓臺是面向新能源汽車實訓的綜合性教學設備，以真實電驅動系統為核心，融合結構展示、拆裝訓練、檢測診斷等多重功能。

1、永磁同步電機動力總成、變速器總成、底座、立柱、大面積接油盤、減速機構、連接機構、帶剎萬向腳輪、可移動臺架。

2、外形尺寸：長*寬*高：950mm×700mm×850mm。

二、產品功能要求：

1、采用原廠新能源汽車規級永磁同步電機及變速器總成；

2、拆裝架可做翻轉，可手動將臺架上的總成進行翻轉和靜止；

3、拆裝架采用高強度的鋼性材料焊接，表面采用烤漆工藝，帶有自鎖腳輪，牢固；

4、可對電機總成進行結構和控制系統的認識實訓；

5、可進行拆卸和裝配實訓，學員可在拆裝臺架上進行拆裝和修理的實操，拆裝中驅動電機總成可做軸向任何角度翻轉和靜止；

6、滿足電機及減速器解體、裝復、調試、檢驗全過程的要求。

7、配置渦輪蝸桿裝置：轉速比：1：100；旋轉角度：360°。

8、承載重量：500Kg。

三、教學及實訓項目：

1、驅動電機拆裝考核。

2、驅動電機原理結構認知；

3、變速箱拆裝考核；

4、變速箱原理結構認知；

5、永磁驅動電機總成和變速器總成檢修。
