SBXNY-13比亞迪純電動轎車動力總成拆裝檢測實訓臺

一、產品要求

比亞迪純電動轎車動力總成拆裝檢測實訓臺選用比亞迪秦EV動力總成（驅動電機+變速箱）原裝件，安裝在專用拆裝旋轉架上，用于學員對動力總成內部結構和電參數測量；通過反復拆裝練習，熟悉純電動汽車動力總成拆裝技能。

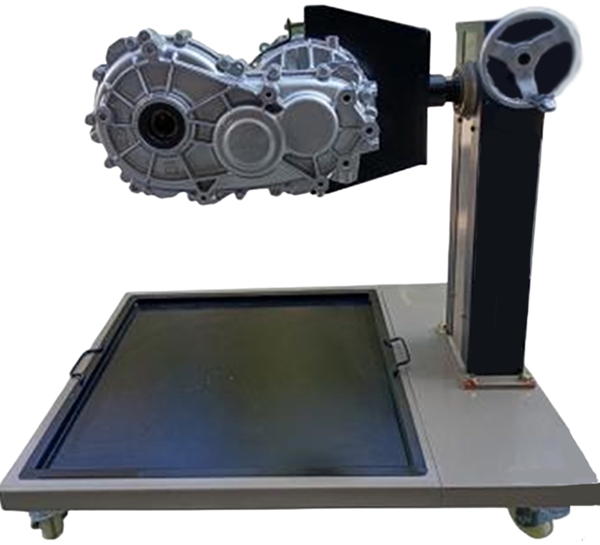

（圖片僅供參考、以實際配置為準）

二、功能要求

1.動力總成安裝在專用拆裝架上，翻轉架轉動靈活，可任意角度固定，方便不同角度觀察和拆裝。

2.使用配套萬用表和絕緣測試儀，測量驅動電機相間電阻，絕緣性能，旋變傳感器電阻，以及溫度傳感器電阻變化，熟練掌握驅動電機電參數測量方法。

3.實訓臺另配新能源汽車專用鉗形表一件，用于主要零部件內阻測量和控制回路通斷測量。

4.配套棘輪套筒組件1套，含6mm～24mm六角套筒各1件，共19件；用于電機后蓋主要零部件拆裝練習。

5.配套球頭型內六角扳手1套，含1.5mm～10mm內六角扳手各1件，共9件；用于變速箱后蓋主要零部件拆裝練習。

6.配套一字頭和梅花螺絲刀各2件，用于內部電器元件拆裝練習。

7.拆裝臺配實訓指導書，用于指導電參數檢測和機械拆裝過程。

8.配套新能源汽車驅動傳動系統拆裝教學資源包軟件；以三維動畫講解主流新能源車驅動電機總成結構組成和控制原理，含以下知識要點：

8.1安裝位置

8.2作用及特點

8.3結構組成

8.4電機旋轉原理

8.5電機三相變化

8.6旋變原理

三、技術參數要求

1.拆裝翻轉架可360°旋轉，方便電機與變速器的分離與裝配

產品尺寸：900mm×700mm×800mm（長×寬×高）

接油盤：650mm×630mm×30mm(長×寬×深)

底盤:900mm×700mm（長×寬）

載重量:150Kg

移動腳輪：3吋萬向輪帶剎車

2.永磁同步電機：

電機類型：永磁同步驅動電機

電機峰值功率：100KW

電機峰值扭矩：180N.m

冷卻方式：水冷

3.變速箱：

固定齒純電動變速箱，無換擋功能

四、基本配置要求

動力總成（驅動電機+變速箱）1件，數字式萬用表1件，拆裝翻轉架一件,接油盤1件，棘輪套筒組件1套（不少于19件），球頭型內六角扳手1套（不少于9件）一字頭螺絲刀2件，十字頭螺絲刀2件，橡膠錘1件，銅棒1件，外卡簧鉗1件，內卡簧1件。
