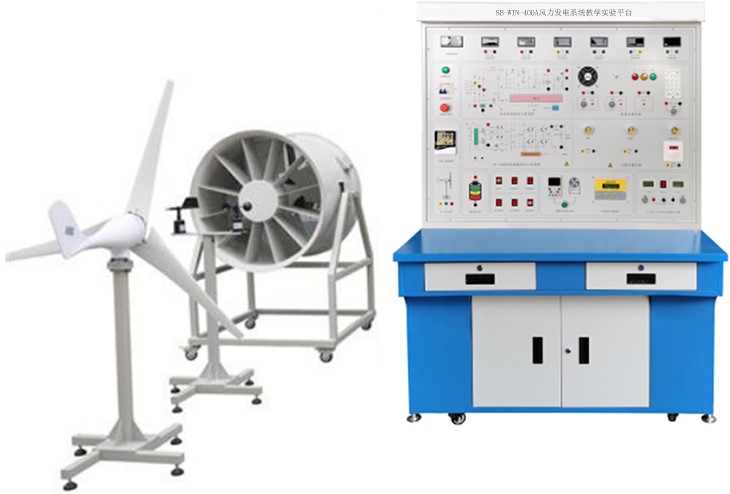

SB-WIN-400A風力發電系統教學實驗平臺
風力發電系統教學實驗平臺適合高等院校：如能源與動力工程、電氣工程及其自動化等專業，可利用該平臺開展《風力發電技術》等課程的教學與研究，幫助本科生、研究生掌握風力發電的原理、系統設計、控制技術等知識，培養科研能力。
? 職業院校：包括高職、中職學校，如風電工程技術、新能源發電工程技術等專業，可通過平臺進行風力發電相關的實訓教學，使學生具備風力發電系統安裝、調試、維護等實踐技能，為就業做準備。
? 技工學校：適合電工、新能源技術等專業的技能培訓，通過實際操作風力發電系統教學實驗平臺，讓學生熟悉風力發電設備的操作與維護，提升學生的就業競爭力。
? 職業培訓學校：可利用該平臺開展風力發電相關的技能培訓班，如風電運維工程師培訓、風電系統安裝調試員培訓等，為社會培養專業的風力發電技術人才。
? 企業內部培訓部門：風力發電企業、電力企業等的內部培訓部門，可使用該平臺對員工進行技能提升培訓，使員工熟悉風力發電系統的原理、操作和維護，提高員工的業務水平和工作能力。
? 科研機構：相關科研機構在進行風力發電技術研究、智能控制算法開發等科研項目時，可借助該平臺進行實驗驗證和技術研發，推動風力發電技術的發展和創新。
一、總體要求
? 系統實驗平臺集成了室內溫/濕度儀，風速測量系統，操作起來更直觀。
? 系統采用數字化DSP技術，對蓄電池充放電進行全智能化的管理。
? 系統面板上采用直觀的數字儀表和液晶顯示，即時了解系統工作狀態。
? 系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
? 風力發電教學實驗系統，可以自行拆裝移動，使用簡便、節能環保、無污染。
二、系統運行技術條件
1.風力系統
? 風輪直徑：1.65(m)
? 啟動風速：1.5(m/s)
? 額定風速：12(m/s)
? 安全風速：35(m/s)
? 工作形式：上風式永磁同步發電機
? 風葉旋轉方向：順時針
? 風葉數量：3（片）
? 風葉材料：玻璃增強聚丙烯材料
? 電機材料：鋁合金&不銹鋼
2.模擬風洞：
? 風量：34073 m3/h，1275Pa-2138Pa
? 電壓：三相四線 380VAC
? 功率：2.2kW
? 調速單元：2.2KW 矢量變頻器，輸出頻率：0-100Hz
2.充電系統
? 額定功率：400(W)
? 額定電壓：12/24(V)
? 額定電流：33.3/16.7（A）
3.電力蓄能系統（機內）
? 儲能形式：閥控式密封鉛酸蓄電池
? 額定電壓：12V
? 額定容量：55Ah
? 充電方法（恒壓），循環︰最大充電電流為5.6A
4.離網逆變模塊系統
? 直流輸入電壓：10.5～16.8 VDC
? 額定蔬出功率：300W
? 輸出電壓：110/220VAC
? 輸出波形：純正弦波
? 輸出頻率：50Hz
? 工作效率：85%
? 功率因數：>0.88
? 波形失真率≤5%
? 工作環境：溫度-20℃～50℃
? 相對濕度：﹤90﹪（25℃）
? 保護功能：極性反接、短路、過熱、過載保護
5.控制模塊系統
? 工作電壓：12VDC
? 充電功率：500W
?光伏功率：100W
?風機功率：400W
?充電方式：PWM脈寬調制
?充電最大電流 16.5A
?過放保護電壓 10.5V
?過放恢復電壓 12.6V
?輸出保護電壓 16.2V
?卸載開始電壓（出廠值）15V
?卸載開始電流（出廠值） 12A
?控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償等功能；
6.負載模塊裝置系統
?風扇：×1個，額定電壓：12/24V，工作電流：1.25A，功率：15W
?交通燈：1組(R,G,B)，額定電壓：12/24V，工作電流：0.8A，功率：9.6W
? 馬達：×1個，額定電壓：12/24V，工作電流：0.35A，功率：5W 轉速：20rmp/min
? 交流LED燈×1個，交流節能燈×1個
?直流模擬負載：12V/24V/28WLED路燈板，帶PWM調光功能，輸出功率可設置
7、測風系統
?測量范圍 風速：0～60m/s
?精 度 ±0.1m/s
?工作電源：AC 220V±20% 50HZ， DC12V、5V或其他供電。
?記錄間隔： 1分鐘～240分鐘連續可設置
?內部存儲： 4M bit
?環境溫度： -40℃～50℃
?轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
?過風速報警中斷輸出功能，可以設備閉環形式連接，增加實驗安全性。
8.顯示裝置系統
?直流電流表：× 1個，20A， 顯示模式︰0.5"LED
?直流電壓表：× 1個，50V， 顯示模式︰0.5"LED
?交流電壓表：× 1個，500V，顯示模式︰0.5"LED
?交流電流表：× 1個，5A， 顯示模式︰0.5"LED
?交流電壓表：× 1個，50V， 顯示模式︰0.5"LED
? 交流電流表：× 1個，50A， 顯示模式︰0.5"LED
?時間、溫/濕度表：× 1個，-20～99.9℃ 顯示時間，室內溫、濕度
?風機轉速表：× 1個，5A， 顯示模式︰0.5"LED
9.電氣開關操作臺
交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關儀表顯示、控制按鈕（開關）、智能型風光互補控制器、風速儀、鼓風機調速。
10、監控軟件
1. PC監控模塊：監控主機、監控軟件。
2. 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
三、實驗內容
實驗1.風力發電基礎理論原理性實驗
實驗2.風力發電系統設計實驗
實驗3.風力發電基礎理論與應用技術仿真實驗
實驗4.風力發電相關測量技術實驗
實驗5.風力發電控制技術實驗
實驗6.風力發電電力電子實驗
實驗7.過放保護、過放恢復、過充保護、過充恢復均充保護、均充恢復、浮充保護、浮充恢復
實驗8.過風速報警、欠風速報警、液晶顯示風速
實驗9.風力發電系統的直接負載實驗
實驗10.風力發電系統的風速變化影響實驗
實驗11.限速機械保護系統原理實驗
實驗12.限速電控保護系統原理實驗
實驗13.風機過功率保護實驗
實驗14.風機超速保護實驗
實驗15.不同轉速下風力發電曲線實驗
實驗16.風況檢測實驗
實驗17.獨立風機系統實驗
實驗18. 綜合實驗。
四、主要設備清單
序號 | 名 稱 | 數 量 | 單 位 |
1 | 風力發電系統操作臺 | 1 | 臺 |
2 | 400W風力發電機 | 1 | 臺 |
3 | 塔架、拉索 | 1 | 套 |
4 | 轉速儀表（含支架） | 1 | 臺 |
5 | 風力發電控制器 | 1 | 臺 |
6 | 蓄電池組55Ah | 1 | 組 |
7 | 實驗附件 | 1 | 套 |
8 | 軟件 | 1 | 套 |
