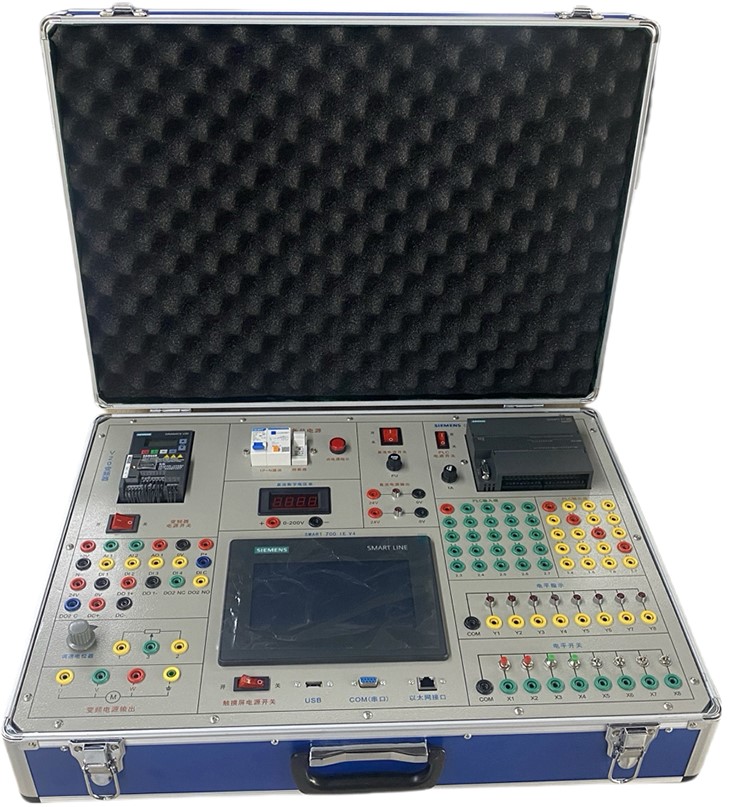

SBKBC-470西門子S7-1200PLC實驗箱
西門子S7-1200PLC實驗箱、PLC實驗室設備主要面向自動化、智能裝備與系統、電氣工程及其自動化等專業開放。實驗室主要承擔PLC實驗、課程設計及畢業設計的實驗與實訓。PLC實驗室可以讓學生理解各個指令的實際功能，完成程序設計訓練，加深學生對于理論知識的理解和鞏固，提升學生的動手實操能力，為學生日后向更深層次的PLC控制系統的設計、走向工作崗位或理論研究打下良好的基礎。實驗室有西門子S7-1200、S7-200、歐姆龍和三菱等PLC設備，學生可以根據需要進行實際操作和調試，從而掌握不同廠家的plc的編程方法。西門子S7-1200PLC實驗箱用于開展PLC控制技術實驗的設備，主要實現可編程邏輯控制、常用電機控制、傳感器信號采集等功能，便于進行電路設計和控制程序設計，能夠使用網絡通信和其他控制系統互聯。
尺寸：長530*寬370*高150mm
一、技術性能
1、西門子S7-1200PLC實驗箱PLC主機采用西門子S7-1214DC/DC/DC 功能上完全滿足目前高等院校的PC教學要求。

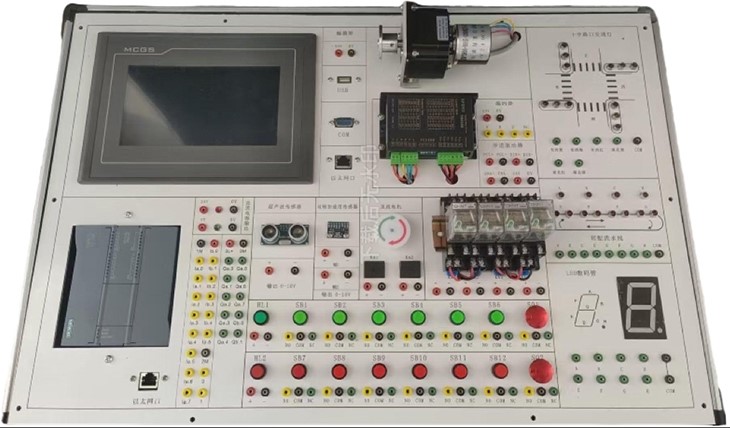

2、采用模塊化設計，包括PLC主機模塊、傳感器模塊、繼電器模塊、指示燈模塊、開關模塊、步進電機和電機驅動模塊、直流電機和正反轉控制模塊、編碼器模塊，各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上。用戶可方便擴展自己的模塊，為以后實驗系統的升級提供了保障。
3、本實驗箱采用實物產品，提高了實驗的真實程度，確保了實驗的實用性。
4、配備MCGS工控組態軟件，讓學生直觀地進行PLC的基本指令練習、對PLC實際應用的實驗通過組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
5、實驗項目擴展配置，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。
二、主要配置
1、開關電源：
1)直流穩壓電源24V/3A 1組；
2)直流穩壓電源5V/2A 1組。
2、PLC主機：西門子S7-1214DC/DC/DC PLC主機1件，采用24V直流供電、24V直流輸入、24V直流輸出，具有14路數字量輸入，10路數字量輸出，2路模擬量輸入，每個布爾指令執行時間不慢于0.08微秒，高速計數器不少于6個，脈沖輸出可以組態不少于4個脈沖發生器。
3、裝配流水線的模擬控制
4、LED數碼顯示模擬控制
5、十字路口交通燈模擬控制
6、步進電機及驅動器：步進電機48BYGH602-11B 1件，步進電機專用驅動器TB6600 1件。
7、直流電機：24V直流電機RS-385SD 1個,24V光電編碼器ZKP3806-001G-1000BZ1-5C2 1件，繼電器HK3FF-DC24V 2個。可完成閉環控制實驗。
8、傳感器模塊：
1）雙軸加速度傳感器1個，帶模擬量輸出；
2）超聲波傳感器 1個。
9、繼電器模塊：設計有4個24V繼電器JZX-22F，繼電器線圈引出到實驗板上，繼電器觸點學生可以任意連接。
10、按鈕開關： 有6個不帶鎖按鈕開關，2個帶鎖按鈕開關，2個急停開關，2個信號指示燈。
11、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
第1章 常用低壓電器
第2章 電氣控制基本環節和典型線路分析
第3章 電氣控制系統設計
第4章 可編程序控制器的組成與工作原理
第5章 可編程序控制器的基本指令
第6章 可編程序控制器的功能指令
第7章 可編程序控制器的特殊功能模塊
第8章 可編程序控制器控制系統的
第9章 可編程序控制器的聯網與通信
第10章 FX3U系列可編程序控制器介紹
第11章 電動機正反轉控制線路新
第12章 Z3050搖臂鉆床電氣控制
第13章 臥式鏜床控制
第14章 銑床電氣控制
第15章 橋式起重機的電氣控制
第16章 工作臺自動往返PLC控制系統
第17章 晝夜報時器PLC控制系統
第18章 全自動洗衣機PLC控制系統
第19章 廣告牌循環彩燈PLC控制系統
第20章 綜合控制系統
三、實驗內容
1、基本指令練習
2、直流電機正反轉控制實驗
3、步進電機控制實驗
4、編碼器信號檢測實驗
5、加速度傳感器數據采集實驗
6、超聲波傳感器應用實驗
7、PLC控制系統設計實驗
