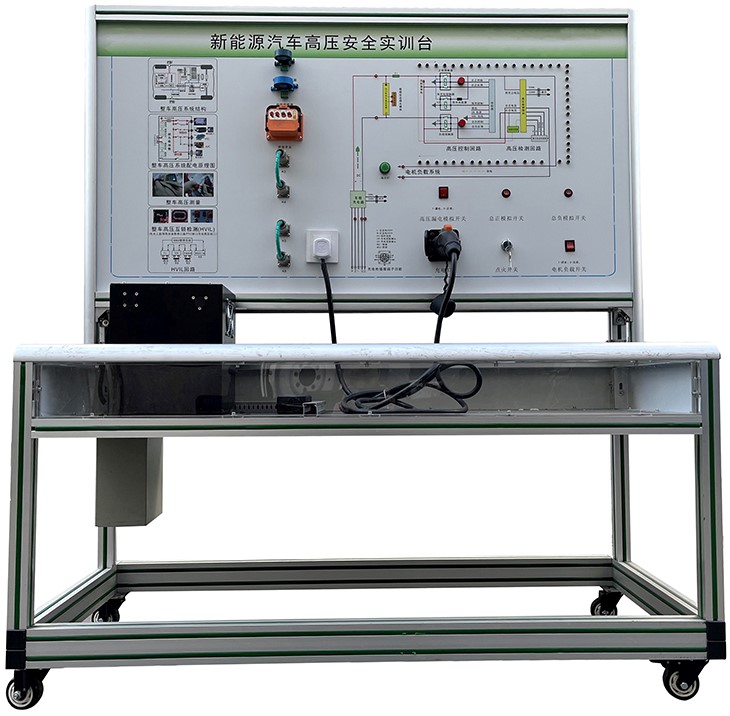

SBXNY-AQ-03新能源汽車高壓安全模擬測量試驗臺

一、產品簡介

新能源汽車高壓安全模擬測量試驗臺采用新能源汽車高壓安全系統器件制作，展示新能源汽車高壓安全系統的結構與工作原理，適合于各類院校對純電動汽車高壓安全系統理論和維修實訓的教學需要。

二、功能特點

1.采用模電與數電結合的方式，模擬純電動車和混合動力車輛的高壓用電區域、高壓線路傳遞、低壓電路對高壓回路的保護，以及漏電可能發生的區域、漏電的狀態。

2.通過專用漏電檢測設備，模擬檢測過程。

3.模擬測量漏電可能發生的區域、漏電的狀態、高壓互鎖工作過程。

4.面板采用4mm厚鋁塑板，面板UV平板噴繪打印有彩色圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。

5.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

6.設備框架采用40×40/40×40R一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,沖壓成形的左右圓弧臺面經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

7.設備上箱采用冷板沖壓成形，左右上側圓弧設計，背面帶雙開維修門，便于維護與保養。

8.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。

三、技術規格

1.設備外形尺寸：1600×700×1700mm （長*寬*高）

2.面板外形尺寸：1548×948mm（長*寬）

3.輸入電源；交流220V±10% 50Hz

4.工作電源；DC12V

5.工作溫度：-40℃～+50℃

6.動力電池組：鋰電池24V20AH帶充電器

四、實訓實驗項目

1.新能源汽車高壓安全系統認知。

2.新能源汽車高壓安全系統基本控制原理與工作過程驗證實訓。

3.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。

4.新能源汽車整車高壓區認知實訓。

5.模擬測量漏電可能發生的區域、漏電的狀態實訓。

6.新能源汽車高壓安全系統測量與維護體驗實訓。

五、基本配置

動力電池組、國標充電槍與充電座、漏電傳感器模塊、絕緣傳感器模塊、安全維修塞模塊、漏電模擬操作單元、高壓安全系統操作單元、操作控制臺、訓練控制按鈕、一體化全鋁合金型材搭建的移動臺架（帶自鎖腳輪裝置，帶安裝檢測端子的原理面板）、設備操作說明書。
