SBJX-CZ型機械傳動創意組合測試實驗臺

機械傳動創意組合測試實驗臺以新型實驗臺、人機工程學等綜合因素而設計，保證了機械傳動性能綜合測試實驗臺的方便性、實用性，同時也保證了實驗教學功能和科研生產功能。能快速組裝多種組合機械傳動,測試各種傳動的速比、轉矩、效率，可恒定加載、恒轉速、恒轉矩，同步適時或連續采樣，能自由進行數據采集處理、工況控制與實驗結果自動輸出?？刂凭葹?%，測量精度為1%。

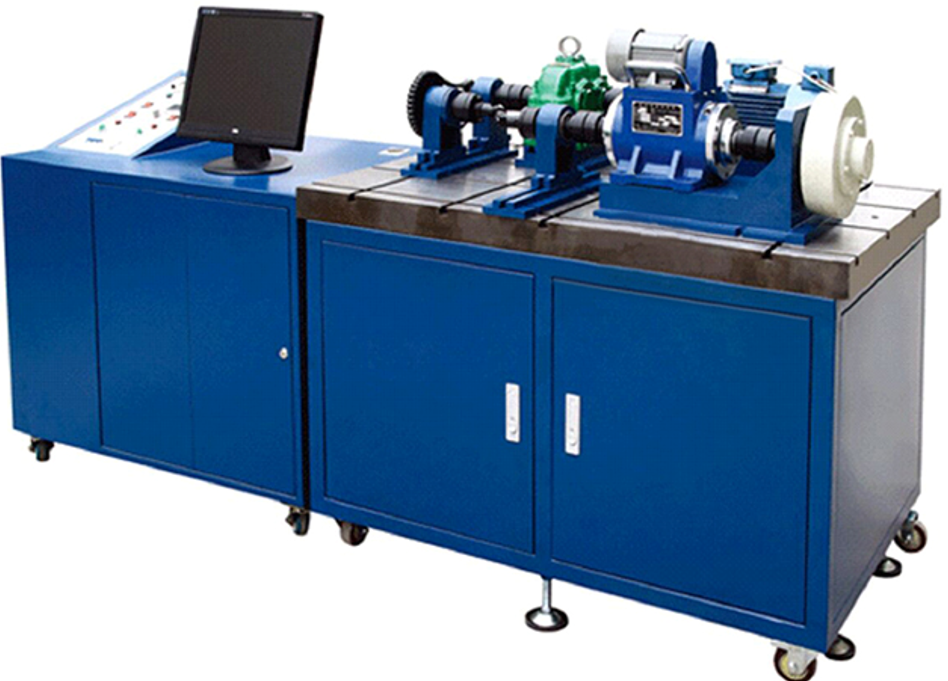

參考圖以實物為準

一、 功能簡介：

1、 利用實驗臺的自動控制測試技術能自動測試出機械傳動性能參數、如轉速n (r/min)、扭矩M (N.m)、功率N(K.w)，并自動繪制出傳動比、扭矩、轉速等曲線；

2、 通過對某種機械傳動裝置和傳動方案性能參數曲線的測試、來分析比較機械傳動的性能特點；

3、 實驗臺可替代傳統的單一試驗臺進行有關類型機械傳動的基本實驗。如，V帶傳動實驗、同步帶傳動實驗、擺線針輪傳動實驗和進行多級組合傳動系統布置優化實驗。如：鏈—齒輪及齒輪—鏈組合實驗；鏈—蝸輪蝸桿及蝸輪蝸桿—鏈組合實驗；鏈—擺線針輪及擺線針輪—鏈組合實驗等26組機械傳動方案測試搭接實驗；

4、可用于生產科研實際，在10N.m-50N.m范圍內對各種新型齒輪減速器、變速軸承減速器的測試。

二、機械傳動性能綜合測試實驗臺傳動系統組合方案：

1、V帶傳動實驗

變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器

2、同步帶傳動實驗

變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器

3、鏈輪傳動實驗

變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器

4、齒輪傳動實驗

變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器

5、擺線針輪傳動實驗

變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器

6、蝸輪蝸桿傳動實驗

變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器

7、V帶—齒輪組合實驗

變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器

8、齒輪—V帶組合實驗

變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器

9、同步帶—齒輪組合實驗

變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器

10、齒輪—同步帶組合實驗

變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器

11、鏈—齒輪組合實驗

變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器

12、齒輪—鏈組合實驗

變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器

13、 V帶—鏈傳動組合實驗

變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器

14、鏈—V帶組合實驗

變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器

15、V帶—蝸輪蝸桿組合實驗

變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器

16、蝸輪蝸桿—V帶組合實驗

變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器

17、同步帶—蝸輪蝸桿組合實驗

變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器

18、蝸輪蝸桿—同步帶組合實驗

變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器

19、鏈—蝸輪蝸桿組合實驗

變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器

20、蝸輪蝸桿—鏈組合實驗

變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器

21、V帶—擺線針輪組合實驗

變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器

22、擺線針輪—V帶組合實

變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器

23、同步帶—擺線針輪組合實驗

變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器

24、擺線針輪—同步帶組合實驗

變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器

25、鏈—擺線針輪組合實驗

變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器

26、擺線針輪—鏈組合實驗

變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—滾子鏈及鏈輪—50N轉

三、主要技術參數及性能指標：

1、 動力部分

1) 三相感應變頻電機：

? 額定功率0.55KW；

? 同步轉速1500r/min；

? 輸入電壓380V。

2) 變頻器：

? 變頻范圍 2～200 HZ；

? 功率：0.75KW；

2、測試部分

1) 轉矩轉速傳感器：

? 額定轉矩 10N.m；

? 轉速范圍 0～6000r/min。

2) 轉矩轉速傳感器：

? 額定轉矩 50N.m；

? 轉速范圍 0～6000r/min。

3、被測部分

1) 直齒圓柱齒輪減速器：

? 減速比 1：5；

? 齒數Z1=19；

? Z2=95。

2) 擺線針輪減速器：

? 減速比1：9。

3) 蝸輪減速器：

? 減速比 1：10；

? 蝸桿頭數Z1=1；　

? 中心距a=50ｍｍ。

4) 同步帶傳動：

? 帶輪齒數Z1=18  Z2=25 ；

? 節距LP=9.525；

? L型同步帶 3×16×80。

5) 三角帶傳動：

帶輪基準直徑 D1=70mm、D2=115mm；

0型帶L內=900mm；

帶輪基準直徑 D1=76mm  D2=145mm

帶輪基準直徑 D1=70mm  D2=88mm；

0型帶L內=630mm。

6) 鏈傳動：

鏈輪 Z1=17 、Z2=2；

滾子鏈 08A－1×72；

滾子鏈 08A－1×52；

滾子鏈 08A－1×68。

4、磁粉加載：

磁粉制動(加載)器：額定轉矩50N.m；

激磁電流0～2A；

允許滑差功率1.1KW。

5、主實驗臺：

以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；

機械傳動創意組合測試實驗平臺采用厚度為60mm的鑄造平板，經過刨、銑、磨等多道加工工藝制作而成，多條T形槽可方便的固定各種加速器、軸承座；

尺寸：1200(長)×780(寬)×845(高)；（單位：mm）

重量：約450Kg；

6、電氣控制實驗臺：

以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；

主電路：本實驗臺強電控制部分均隱藏于電氣控制柜，可電路設有過載保護、短路保護等功能，使用安全可靠；

控制電路：所有控制電路均為DC24V控制，且控制直流電源自帶短路保護，外部連接控制導線均為高絕緣保護的連接導線。

尺寸：900(長)×780(寬)×845(高)；（單位：mm）

重量：約60Kg；

7、數據采集控制系統：

工業控制計算機：2內存、500G硬盤；

19寸液晶顯示器；

數據采集控制軟件。

四、機械傳動創意組合測試實驗裝置詳細配置
