SBZLRX-11A變頻空調電氣實訓智能考核裝置
一、概 述
變頻空調電氣實訓智能考核裝置是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
變頻空調電氣實訓智能考核實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷工技師》等課程的培訓和考核。

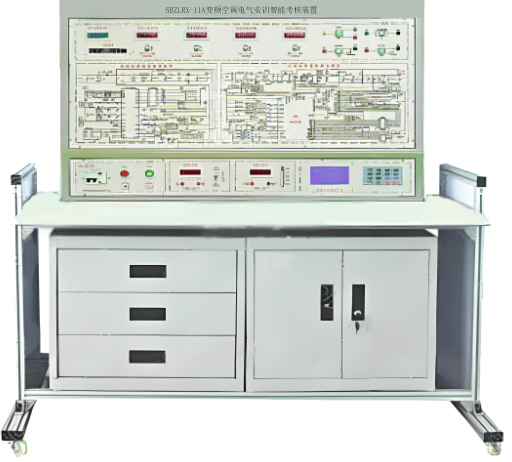

圖片僅供參考，以實物為準
二、變頻空調電氣實訓智能考核裝置特點
1、裝置直觀展示了變頻空調電路控制工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、直流電壓表、溫度表及相應的信號指示，使整個變頻空調系統的實時工作狀態一目了然；面板印有變頻空調電氣控制系統原理圖，并設有相應測試點
2、裝置設有設故排故功能，提供故障對象的測試點，可開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
3、設有電流型漏電保護裝置，安全符合國家標準
三、技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海撥＜4000m
4、安裝尺寸：長×寬×高120×60×150cm
四、裝置的基本裝備
1、實訓臺 鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用于放置工具及資料等。
2、變頻空調電氣系統1套 包括熱泵型變頻分體空調所必需的一些部件，如室內機控制主板、室外機控制主板、PWM驅動電路等。
3、可在線查詢實時變頻電壓.
4、可在線查詢實時變頻頻率電顯示，手動可調節變頻頻率，
可在線查詢排氣溫度，吸氣溫度，環境溫度，實時傳感器的工作溫，讓學生了解壓壓縮機的保護，工作區間溫度線性。
5、手動故障模擬溫度變化。
五. 智能考核系統：
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1)、控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
2)驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3)手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4)手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5)可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6)可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕脩羰褂靡笳{整故障設置點的數量和故障設置類型。
7)所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
六、變頻空調電氣實訓智能考核配置清單
編號 | 名稱 | 單位 | 數量 |
1 | 變頻控制板 | 套 | 1 |
2 | 驅動板 | 套 | 1 |
3 | 室內板 | 套 | 1 |
4 | 智能考核 | 套 | 1 |
5 | 實驗臺 | 套 | 1 |
6 | 變頻電壓表 | 個 | 3 |
7 | 遙控器 | 個 | 1 |
七、實訓項目
1.了解變頻空調控制部分結構及原理
2.了解變頻空調各模塊在整個控制部分中的作用
3.掌握變頻空調電氣控制線路原理
4.變頻空調電器元件的測量及系統運行
5.變頻空調的故障與分析
6.紅外接收管壞
7.室內環境溫度傳感器開路
8.室內盤管溫度傳感器開路
9.室內風機轉速傳感器開路
10步進電機壞
11.室內風機壞
12.變壓器T1壞，無輸出
13.室內機7805壞，無輸出
14.繼電器RY1線圈開路
15.U1芯片壞
16.蜂鳴器壞
17.室外風機壞
18.四通閥線圈壞
19.室外環境溫度傳感器壞
20.室外盤管溫度傳感器壞
21.整流橋壞
22.壓縮機電機壞
23.變壓器T2壞，無+15V輸出
24.變壓器T2壞，無+12V輸出
25.室外機7805壞，無輸出
26.控制風機繼電器RY03壞
27.控制四通閥繼電器RY04壞
27.IC03芯片壞
28.室內機室外機通訊線斷
