SB-RCC制冷空調系統開環閉環控制實訓裝置
一、整體要求
1.制冷空調系統開環閉環控制實訓設備專為制冷和空調系統過程控制系統基礎培訓而設計。制冷和空調公司的培訓學員、學生和專業技術人員，他們將接受與制冷和空調相關的開環和閉環控制技術的培訓，理論與實踐相結合，為今后的工作打下良好的基礎。
2.能讓從事制冷或空調工作的人都需要了解許多電氣和控制部件以及系統本身。本課程傳授面向空調制冷專業的電氣工程、開環和閉環控制以及驅動技術知識。遵守專門適用于制冷系統結構中使用的電路的標準，并通過使用來自各種制造商的技術數據來確保教學內容的實踐性。

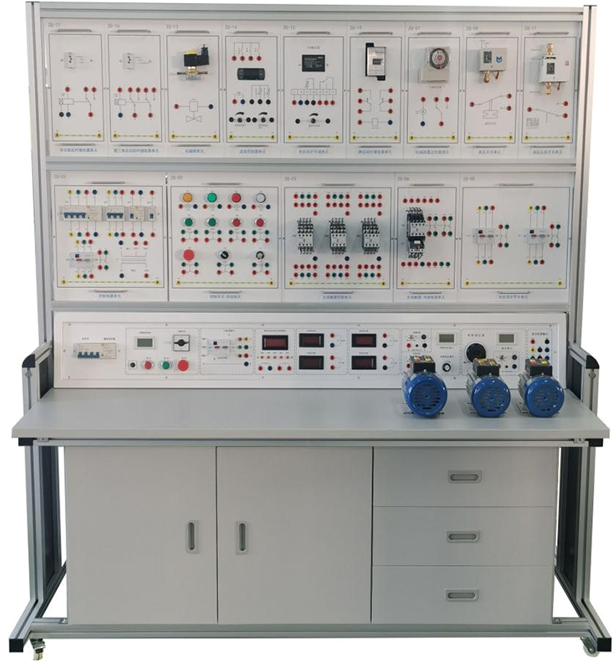

參考圖片
3.涵蓋以下培訓內容：產生控制電壓帶有主接觸器和輔助接觸器的電路帶延時繼電器的電路接觸控制系統中的恒溫器和壓力開關制冷和空調控制系統的安全鏈。
二、制冷空調系統開環閉環控制實訓設備技術指標
1.工作電源：三相AC 380V ±10% 50HZ 三相五線；
2.溫度：－10～40℃；環境濕度：≤90%（25℃）；
3.供電輸入：通過三相5孔插頭 400V/16A供電，用于設備用電。
4.總保護：
4.1、一組急停開關
4.2、一組鑰匙開關
4.3、一組上海人民成套電器DZ47-63漏電保護器
4.4、一組上海人民成套電器DZ47-63電機保護用斷路器（該裝置用于手動開關電機，不需要保險絲短路，防止電機產生啟動/短路過載和相位故障），安全保護需出到臺子面板上（4毫米安全插座）
5.固定交流輸出：220V插座式4組
6.交流電源模塊：配置0～450V數顯交流電壓表和電壓指示切換開關，用于監視裝置的電網電壓；配置線電壓380V和相電壓220V兩種電源輸出接口；電源輸出配置短路保護功能；配置單相電源4毫米安全插座、4毫米三相電源全安插座；配置0～250/0.5kVA可調交流電源一個；
7.交流儀表模塊：數字式交流電壓表：測量范圍為0～500V；數字式交流電流表：測量范圍為0～5A；
8.功率、功率因數表：通過鍵控、數顯窗口實現人機對話的智能控制模式。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及判斷負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢；
9.直流儀表模塊：數字直流電壓表：測量范圍為0～500V；數字直流電流表：測量范圍0～5A；
10.直流輸出模塊：配置±12V/0.5A電源一組（帶過流保護）；配置±5V/0.5A電源一組（帶過流保護）；配置DC0～30V/2A可調電源一組, 具有過壓、過流、工作指示等功能，出現過流和短路時能迅速切斷電源等安全保護功能；
三、制冷空調系統開環閉環控制實訓設備功能
總體結構：實訓臺架由實訓桌、電源控制單元、儀表顯示單元等多個部分組成。臺架以經氧化處理的高材質40mm×80mm鋁合金作為設備主要框架材料；臺架采用鋁合金的本體顏色，電源箱體采用灰色1.2mm鋼板制作。實訓屏底部裝電源控制屏，電源控制屏的面板布局從左至右依次為電源指示和電源控制單元、含電源保護單元、指示燈和按鈕單元、急停開關、儀表單元、直流電源單元；實訓屏上部采用三根不銹鋼型材組成通用實訓模塊固定結構，一次可擺放8個實訓模塊，根據實訓內容的需要調換實訓模塊。實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級。
四、制冷空調系統開環閉環控制實訓設備配置
序號 | 名稱 | 技術參數 | 數量 | 單位 |
1 | 接觸器控制的開關和按鈕單元 |
參考圖片 帶有所有必要開關、按鈕和指示燈的通用開關裝置，用于切換小型控制系統和接觸器電路（220V） 1個緊急關閉按鈕，2個常閉觸點 4個按鈕，1個常閉觸點，黑色 1個手動旋鈕開關 1個手動鑰匙開關 1個指示燈，紅色，220VAC 1個指示燈，綠色，220V AC 1個指示燈，黃色，220V AC 1個指示燈，白色，220VAC 標準電壓220V AC 通過4毫米安全插座輸入和輸出 | 1 | 個 |
2 | 帶控制變壓器的加熱控制電源單元 |
參考圖片 為供暖和空調控制系統供電。 通過CEE插頭 400V/16A供電 控制變壓器 400/220V 電機保護開關，0.7 -1.0 A. B型RCD，30 mA，4極 A型RCD，30 mA，2極 線路斷路器，單極 線路斷路器，三極 輸入和輸出：4毫米安全插座 | 1 | 個 |
3 | 帶3個主接觸器和輔助觸點的控制單元 |
參考圖片 裝配暖風和空調接觸器控制系統的控制單元 3個主要接觸器 3個輔助觸點 54 x 4毫米安全插座 標準電壓220 V / 50 Hz 輸入和輸出：4毫米安全插座 | 1 | 個 |
4 | 控制單元帶有3個輔助接觸器和輔助觸點單元 |
參考圖片 裝配暖風和空調接觸器控制系統的控制單元 3個輔助繼電器（4 NO） 3個輔助觸點（4 NC） 54 x 4毫米安全插座 標準 電壓220V/50 Hz 輸入和輸出：4毫米安全插座 | 1 | 個 |
5 | 一對電機保護開關單元 |
參考圖片 用于組輸入和輸出：4毫米安全插座 | 1 | 個 |
6 | 帶主接觸器和輔助觸點的電機保護繼電器單元 |
參考圖片 帶有雙金屬和主接觸器的三極機電式電動機保護繼電器，用于監控和關閉直流或交流電動機。 還包括一個帶2個常開和2個常閉開關的輔助開關組。 跳閘電流通過電流設置旋鈕調節到相應電機的額定電流。 電機保護繼電器對各相故障也很敏感。 可使用附加測試按鈕來檢查輔助觸點的功能。 主要接觸器 輔助開關組，帶2個常開觸點和2個常閉觸點 標準電壓220V，50Hz 可調跳閘電流：2.4 A-4 A 輸入和輸出：4毫米安全插座 | 1 | 個 |
7 | 接收延遲繼電器單元 |
參考圖片 延遲啟動是最重要的時間依賴功能之一。 這項工作是通過延時繼電器完成的，延時繼電器有很多時間范圍可供選擇。 時間范圍：0.01S秒-99H99M帶數碼顯示 工作電壓：多功能24-230VAC/DC 頻率：50 /60Hz 控制觸點：1個轉換觸點 10個時間范圍，可對時間進行微調 輸入和輸出：4毫米安全插座 | 1 | 個 |
8 | 靜態延時繼電器單元 |
參考圖片 非常適合串聯應用，繼電器是非接觸式的，可以與其他串聯的接觸器或執行器直接連接。 時間范圍：0- 30秒 工作電壓：多功能24-230VAC/DC 頻率：50/60Hz 輸入和輸出：4毫米安全插座 | 1 | 個 |
9 | 機械除霜定時器單元 |
參考圖片 帶24小時刻度盤和可調短周期程序的機械、模擬、雙通道除霜開關計時器 由同步電機驅動的開關定時器 工作電壓230 V，50 Hz 輸入和輸出：4毫米安全插座 | 1 | 個 |
10 | 室內供暖和空調恒溫器單元 |
參考圖片 帶單極轉換開關（SPDT）的機電溫度控制器。 恒溫器可以直接連接到單相交流電機，最高可達2 千瓦，也可以構成交流或直流電機控制電路的一部分 KP69恒溫器 繼電器：轉換觸點，400V，10A 具有B型特性的溫度傳感器 溫度范圍 -5 ..... + 35°C 輸入和輸出：4毫米安全插座 | 1 | 個 |
11 | 加熱回路高壓開關單元 |
參考圖片 壓力開關，用于保護加熱回路不受吸力不足或為空調系統中的壓縮機提供高壓切斷。 力開關也用于控制壓縮機和風扇對空冷電容器通風。它們包括單極轉換觸點，可根據連接器處的給定壓力進行調整。 MGP530壓力開關 調節范圍 5-30 kg壓差范圍5-12kg 繼電器：轉換觸點，400V，16A 輸入和輸出：4毫米安全插座 | 1 | 個 |
12 | 加熱回路低壓開關單元 |
參考圖片 壓力開關，用于保護加熱回路不受吸力不足或為空調系統中的壓縮機提供高壓切斷。壓力開關也用于控制壓縮機和風扇對空冷電容器通風。 它們包括單極轉換觸點，可根據連接器處的給定壓力進行調整。 MGP502壓力開關 繼電器：轉換觸點，400V，16A 包括防損波紋管 調節范圍 -0.5 -2kg 壓差0.2 -0.7kg 輸入和輸出：4毫米安全插座 | 1 | 個 |
13 | 油路壓差開關單元 |
參考圖片 用于保護冷卻壓縮機免受不允許的壓力。 內置延遲開關可防止因短期壓降而導致切斷電源。 FSD35CHE 壓差開關 延時繼電器，轉換觸點，230V 繼電器，轉換觸點，230V | 1 | 個 |
14 | 多功能延時繼電器單元 |
參考圖片 多功能繼電器可以多種方式使用，無需重新布線即可改變功能。 時間范圍：0.05秒- 100小時 工作電壓：多功能220VAC 頻率：50 /60Hz LED功能顯示 控制觸點：1個轉換觸點 7個時間范圍，可微調時間 功能選擇開關，用于以下功能： 插入/拔出延遲 開/關脈沖 脈沖開始時閃爍 脈沖生成 脈沖整形 開關功能 輸入和輸出：4毫米安全插座 | 1 | 個 |
15 | 電機全面保護可調單元 |
參考圖片 帶PTC觸發器和電機溫度模擬器的全電機保護設備。 當PTC電阻足夠高時，通過繼電器輸出關閉外部電機接觸器。 INT69觸發器 9個獨立的PTC輸入 通過10-千歐電位計進行PTC /溫度模擬 繼電器輸出：轉換觸點250 V，6 A，300 VA 指示燈。 | 1 | 個 |
16 | 電磁閥單元 |
參考圖片 帶氟化物冷卻劑的液體、吸入或高壓/加熱氣體管道的伺服支持電磁閥。適用于冰箱、冰箱或空調的所有應用。 鴻森1028/2型電磁閥 交流線圈，230V /50Hz 介質溫度 -40-105°C 允許工作壓力為35bar | 1 | 臺 |
17 | 冷卻液回路調節控制 |
參考圖片 溫度設定控制，用于通風式冰箱冷庫控制。 精創EK-3030型控制器 電源電壓：230 V，50 Hz 3個數字（繼電器）輸出250 V 2個PTC或NTC輸入 2個可調溫度模擬功能，使用10圈電位器 帶有控制壓縮機、風機、化霜功能 | 1 | 臺 |
18 | 星三角起動電路延時繼電器 |
參考圖片 如果使用輔助繼電器，則無需構建大型控制電路 時間范圍：3秒 -60秒 工作電壓： 220VAC 頻率：50 / 60Hz 控制觸點：1個轉換觸點 輸入和輸出：4毫米安全插座 | 1 | 套 |
19 | 星三角控制起動單元 | 具有星三角啟動功能 全面系統的展現星三角原理和結構并可以帶動真實電機氣動和運行。 | 1 | 套 |
20 | 冷卻液回路調節控制單元 |
參考圖片 溫度設定控制，用于通風式冰箱冷庫控制。 精創EK-3030型控制器 電源電壓：230 V，50 Hz 3個數字（繼電器）輸出250 V 2個PTC或NTC輸入 2個可調溫度模擬功能，使用10圈電位器 帶有控制壓縮機、風機、化霜功能 | 1 | 套 |
21 | 三相異步電動機 （鼠籠式）帶離心開關 |
參考圖片 三相異步電動機，具有明顯的抽出扭矩。 額定電壓：690/400V，50Hz 額定電流：1.2A / 2.1A 額定速度：2900rpm 額定功率：180瓦 cos phi：0.83 | 1 | 臺 |
22 | 三相異步雙速電動機 |
參考圖片 額定電壓：400V，50Hz（雙星連接） 額定電流：2.0 / 2.8A 額定轉速：1400 / 2820rpm 額定功率：180瓦 cos phi：0.82 / 0.9 | 1 | 臺 |
23 | 三相異步電動機 （鼠籠式） |
參考圖片 三相異步電機部分繞組 額定電壓：400,50Hz 額定功率：180W 額定電流：2,7A 額定轉速：1400rpm cos phi：0.75 | 1 | 臺 |

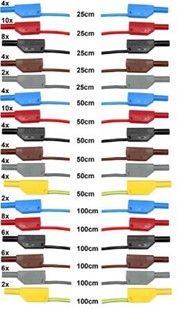

24 | 一套安全測量電纜，4毫米（88線） |
一套安全測量引線，帶有可堆疊的4 毫米疊層插頭和高度靈活的雙絕緣電線，包括： ?4 x安全測量引線4mm，25cm，藍色 ?10 x安全測量導線4mm，25cm，紅色 ?8 x安全測量引線4mm，25cm，黑色 ?4 x安全測量導線4mm，25cm，棕色 ?2 x安全測量導線4mm，25cm，灰色 ?4 x安全測量導線4mm，50cm，藍色 ?10 x安全測量導線4mm，50cm，紅色 ?4 x安全測量引線4mm，50cm，黑色 ?4 x安全測量導線4mm，50cm，棕色 ?4 x安全測量引線4mm，50cm，灰色 ?4 x安全測量導線4mm，50cm，綠色/黃色 ?2 x安全測量導線4mm，100cm，藍色 ?8 x安全測量導線4mm，100cm，紅色 ?6 x安全測量引線4mm，50cm，黑色 ?6 x安全測量導線4mm，100cm，棕色 ?6 x安全測量導線4mm，100cm，灰色 ?2 x安全測量引線4mm，100cm，綠色/黃色 | 1 | 套 |
