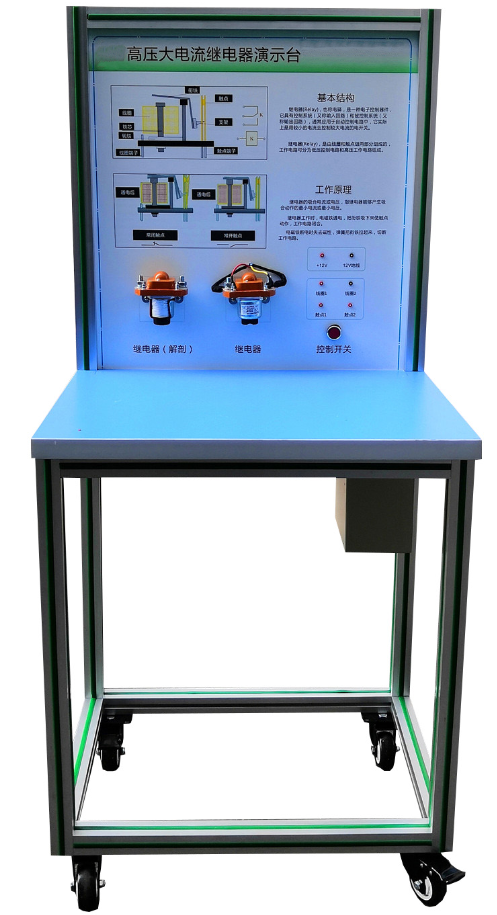

SBXNY-AQ-05高壓大電流繼電器演示臺

一、產品簡介

高壓大電流繼電器演示臺選用主流新能源配套高壓大電流繼電器，為比亞迪，江淮新能源等配套；提供兩款繼電器，每款各兩件，一件解剖，一件用于通電測量，讓學員掌握高壓大電流繼電器內部結構和工作原理。

二、功能特點

采用主流新能源配套高壓大電流繼電器，與動力電池包內部使用的繼電器完全相同，安裝在絕緣板上，在通電狀態下檢測高壓端子的通斷。

解剖的高壓大電流繼電器用于內部結構認識。

面板繪制高壓大電流繼電器工作原理和注意事項。

實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔。

三、技術規格

1.設備外形尺寸（mm）：700*700*1450（長*寬*高）

2.面板外形尺寸（mm）：700*700（長*寬）

3.工作溫度：-20°～+40°

4.開關電源：AC220V-DC12V-30A

5.高壓大流繼電器：EV200AAANA

線圈電壓：9～36VDC

最大額定工作電壓： 900VDC

額定接觸電流：500A

機械壽命：100萬次

6．高壓大電流繼電器EVR200CE

線圈電壓： 12VDC

最大額定工作電壓： 1000VDC

額定電流：200A

短期承載電流：500A

機械壽命：20萬次

三、基本配置

高壓大電流繼電器EV200AAANA（兩件，其中一件解剖），高壓大電流繼電器EVR200CE（兩件，其中一件解剖），開關電源，手動開關，可移動實訓臺(帶原理面板)。
