SB-CY01IC厭氧高濃度有機廢水實驗裝置 (恒溫)

1.1反應器的基本構造

IC 反應器的基本構造如圖1 所示, 其構造特點是具有很大的高徑比, 一般可達4 一8。反應器的高度可達16 一25 m , 所以在外觀上看,IC 反應器像是一個厭氧生化反應塔。由圖l 可知,Ic 反應器由***厭氧反應室和第二厭氧反應室疊加而成, 每個厭氧反應室的頂部各設一回流管直通IC 反應器的底部" '

1 .2 反應器的工作原理

由圖1 可知, 進水

(l) 由反應器底部進人***反應室, 與厭氧顆粒污泥均勻混合, 大部分有機物在這里被轉化為沼氣。所產生的沼氣被***厭氧反應室的集氣罩

(2) 收集, 沼氣將沿著提升管(引上升, 沼氣上升的同時把***厭氧反應室的混合液提升至反應器頂的氣一液分離器

(3) 被分離的沼氣從氣一液分離器頂部的導管

(4) 排走, 分離出的泥水混合液將沿著回流管

(5) 返回到***厭氧反應室的底部, 并與底部的顆粒污泥和進水充分混合, 實現了混合液的內部循環,

IC 反應器的名稱由此得來。經過***厭氧反應室處理過的廢水, 會自動的進入第二厭氧反應室被繼續進行處理。廢水中的剩余有機物可被第二反應室內的厭氧顆粒污泥進一步降解, 使廢水得到更好的凈化, 提高出水水質。產生的沼氣由第二厭氧反應室的集氣罩

(6) 收集, 通過集氣管(8) 進人氣一液分離器

(7)第二厭氧反應室的泥水在混合液沉淀區

(8) 進行固一液分離, 處理過的上清液由出水管

(9)排走, 沉淀的顆粒污泥可自動返回第二厭氧反應室。這樣, 廢水就完成了處理的全過程。

2、IC 反應器的工藝特點

IC 反應器***的特點是擁有兩個厭氧反應室, 并IC 反應器的特點是擁有兩個厭氧反應室, 并實現了泥水混合液在反應器內部的循環。這樣就解決了U人SB 反應器中由于泥水接觸不夠充分導致顆粒污泥生化處理能力減弱的負面影響: 同時, 由于內循環的存在, 避免了污泥被過多挾帶出反應器, 從而大大提高了反應器的處理容量。在工藝方面, 利用IC 反應器的特點, 采用大幅度提高進水CO D 容積負荷的辦法, 使反應器中沼氣產量增加, 加上內循環液的作用, 使顆粒污泥處于膨脹流化狀態, 強化了傳質效果, 達到了泥水充分接觸的目的。據有關研究報道, 處理高濃度有機廢水(5 0 0 0 -9 0 0 0 ; 1 19 L). 相應CO D 容積負荷達3 5 一SOk g CO D /m , ·d （1）. 膨脹床區水流上升速度可達10 ~ 20 m / h" 而一般U AS B 反應器的***容積負荷不超過20 k g CO D / m ,(l= 可見內循環技術不但增加了生物量, 也改善了泥水接觸, 盡力挖掘了生化處理能力, 抓住了厭氧廢水處理的關鍵, 體現了從根本上提高生化反應速率這一原則, 實現了大幅度提高處理容量的目的。

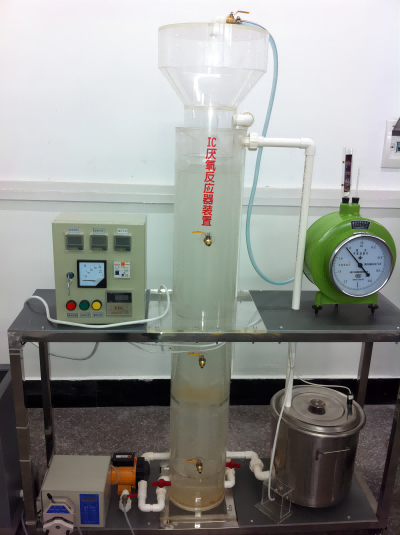

實驗裝置的組成和規格：

IC厭氧反應器裝置1套，其上有進水閥、排泥閥、出水閥、氣閥等。配套有不銹鋼加熱恒溫水浴1套、數字溫度控制儀1臺、溫度控制系統1套（BT-100、0-100C）、計量泵1臺（BT-100、輸出流量1-6800ml/h、輸出壓力≥3kg/cm2、輸出通道、單通道）、循環水泵1臺、沼氣流量計1臺 、可編程自動控制1套、取樣口1批、廢水水箱1只、電控箱1只、漏電保護開關、按鈕開關、連接管道和球閥、不銹鋼臺架等組成。
