SBDQ-1型發電機并網實驗裝置
一、概述
發電機并網實驗裝置、發電機并網實驗系統是本公司為培訓三相交流發電機并網運行而設計的新穎實訓裝置，采用掛件結構，擴展方便。三相同步發電機發出頻率可調，電壓可調，配備同期裝置可觀察到電壓、頻率的大小。

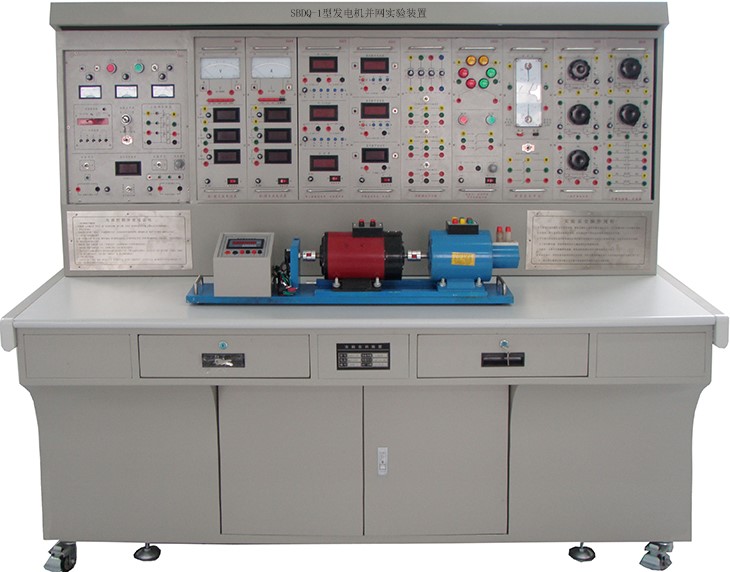

（實驗臺結構參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）
二、特點
1、適應性強 能滿足各類單位相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
2、整套性強 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：186×70×158cm3（±5%）
四、實驗項目
1. 直流電機實驗
1）認識實驗
2）直流電動機實訓
2. 同步電機實驗
1) 三相同步發電機的運行特性
2) 三相同步發電機的并網運行
五、裝置的基本裝備
1、DQ01電源控制屏(鐵質噴塑結構)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V）。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 控制屏正面大凹槽內，設有兩根鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控制屏右側設有三極220V電源插座及三相四極380V電源插座。
2、DQ02實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。
實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1電機導軌、光電編碼器測速系統及數顯轉速表。
包括測速系統及固定電機的導軌等。導軌平整度好，加工精細，能保證電機與電機之間很好的連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用1000線光電編碼器測速系統。
4、DQ09直流他（并）勵電動機（220V、2.2A、 355W、1500r/min）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
5、DQ14 三相同步發電機：作發電機使用時，電壓380V/Y、電流0.3A、功率170W、1500r/min。
6、DQ22直流數字電壓、毫安、安培表、直流數顯電壓表一只,測量范圍0-300V。直流數顯毫安表一只，測量范圍：0-2000mA,具有短路保護功能。 直流數顯電流表一只，測量范圍0～5A，具有短路保護功能。
7、DQ25單/三相智能型功率、功率因數表：通過鍵控、數顯窗口實現人機對話功能控制模式。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。電壓電流量程為450V和5A。
8、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
9、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
10、DQ31熔斷器及開關板：由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
11、DQ32旋轉燈、并網開關、同步機勵磁電源：由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<5～24V/2.5A可調>組成。
12、DQ33 整部表及開關：由一個整步表MZ10及一個開關組成。
13、DQ44交流數字電流表：由三只數字交流電流表組成。
14、DQ45交流數字電壓表：由三只數字交流電壓表組成。 測量范圍0～500V。
15、雙圈護套結構連接線：導線里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，接觸優良。
16、輔助教學軟件資源
（1）電工作業培訓教學軟件（包含用電安全與觸電急救內容）
電工作業培訓教學軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實訓單元，72個實訓項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
（2）電機與變壓器仿真教學軟件
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實訓單元，共18個典型的實訓項目，每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實訓任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。
（3）電力拖動仿真教學軟件
電力拖動仿真教學軟件內容包括三相異步機單向轉動控制等30個實訓項目，涵蓋維修電工初級、中級、高級主要實訓項目，每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。
六 發電機并網實驗設備配置清單
序號 | 編號 | 名 稱 | 數量 |
1 | DQ01 | 電源控制屏 | 1套 |
2 | DQ02 | 實驗桌 | 1張 |
3 | DQ03-1 | 電機導軌、光碼盤測速系統及智能數顯轉速表 | 1件 |
4 | DQ09 | 直流并（他）勵電動機 | 1臺 |
5 | DQ14 | 三相同步發電機 | 1臺 |
6 | DQ22 | 直流數字電壓、毫安、安培表 | 1件 |
7 | DQ44 | 交流數字電流表 | 1件 |
8 | DQ45 | 交流數字電壓表 | 1件 |
9 | DQ25 | 單/三相智能功率、功率因數表 | 1件 |
10 | DQ27 | 三相可調電阻器（每組900Ω*2/0.41A） | 1件 |
11 | DQ29 | 可調電阻器、電容器 | 1件 |
12 | DQ31 | 熔斷器及開關板 | 1件 |
13 | DQ32 | 旋轉燈、并網開關、同步機勵磁電源 | 1件 |
14 | DQ33 | 整步表及開關 | 1件 |
15 |
| 高可靠護套結構手槍插實驗連接線及配件 | 1套 |
16 | 指導書 | 實驗指導書（紙質+電子版） | 1套 |
17 | 凳子 | 凳子（四腳方凳） | 2個/套 |
18 | 輔助教學軟件 | 1.電工作業培訓教學軟件（ 包含用電安全與觸電急救仿真教學） 2.電機與變壓器仿真教學軟件 3.電力拖動仿真教學軟件 | 1套 |
