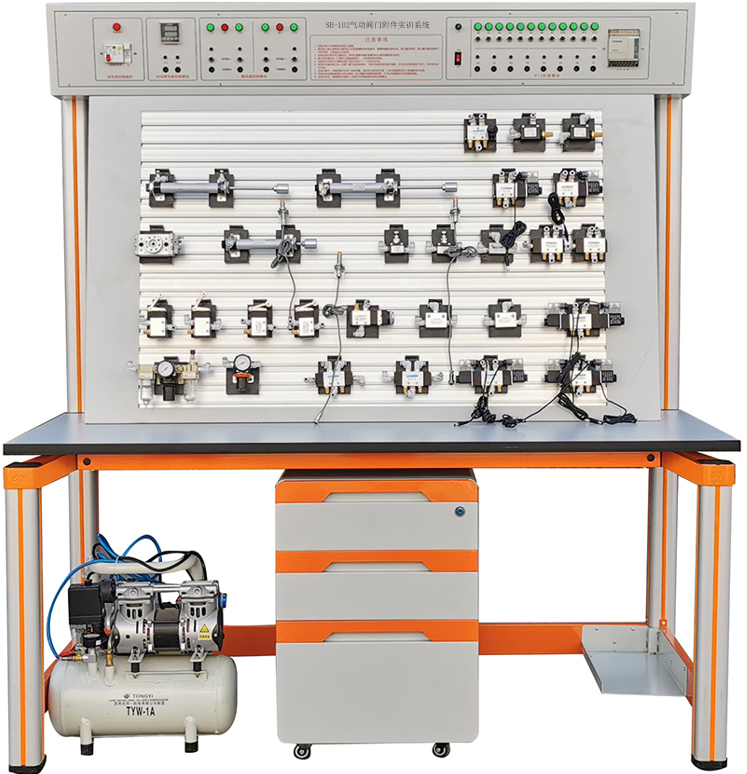

SB-102氣動閥門附件實訓系統
一、產品描述
教學培訓設備-氣動閥門附件實訓系統適用于職業院校、技工院校，機電一體化、自動化、過程裝備與控制工程等專業，用于開展氣動閥門、流體控制類的實訓教學。
氣動閥門附件實訓系統作為教學實訓設備的產品之一，用于向院校、企業提供配套的實訓解決方案。企業培訓中心、石油化工、電力、智能制造等行業的企業，可用于新員工技能培訓、技術人員的設備運維能力提升。
二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1600mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa
7、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制氣泵是否通電。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
三、主要特點
1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
四、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
五、氣動PLC控制實訓裝置配置清單
序號 | 名 稱 | 型 號 | 數量 | 單位 |
1 | 實訓桌 |
| 1 | 張 |
2 | 實訓臺 |
| 1 | 臺 |
3 | PLC主機模塊 | 三菱FX1S-20MR | 1 | 塊 |
4 | 電源模塊 |
| 1 | 塊 |
5 | 繼電器控制模塊 |
| 1 | 塊 |
6 | 時間繼電器模塊 |
| 1 | 塊 |
7 | 按鈕控制模塊 |
| 1 | 塊 |
8 | 靜音無油空氣壓縮機 |
| 1 | 臺 |
9 | 單作用缸 | QGX25ⅹ100 | 1 | 只 |
10 | 雙作用缸 | QGX25ⅹ100 | 2 | 只 |
11 | 旋轉氣缸 |
| 1 | 只 |
12 | 三聯件 | AC2000 | 1 | 只 |
13 | 減壓閥（帶壓力表） | AR2000 | 1 | 只 |
14 | 手動換向閥 | H210—08 | 2 | 只 |
15 | 單電磁換向閥（二位三通）常開 | 3V210-8 | 1 | 只 |
16 | 單電磁換向閥（二位三通）常閉 | 3V210-8 | 1 | 只 |
17 | 單電磁換向閥（二位五通） | 4V210-8 | 2 | 只 |
18 | 雙電磁換向閥（二位五通） | 4V220-8 | 1 | 只 |
19 | 雙電磁換向閥（三位五通） | 4V230-8 | 1 | 只 |
20 | 單氣換向閥（二位五通） | 4A210—08 | 2 | 只 |
21 | 雙氣換向閥（二位五通） | 4A220—08 | 2 | 只 |
22 | 行程閥（機控） | MOV—2 | 1 | 只 |
23 | 行程閥（按鈕） | MOV—3 | 1 | 只 |
24 | 行程閥（按鈕帶鎖） | MOV—3A | 1 | 只 |
25 | 或門型梭閥 | KV—08 | 2 | 只 |
26 | 快速排氣閥 | QE—02 | 2 | 只 |
27 | 單向節流閥 | ASC-08 | 2 | 只 |
28 | 單向節流閥（裝在缸體上） | JSC601 | 7 | 只 |
29 | 單向閥 | 1/4 | 2 | 只 |
30 | 順序閥（透明） |
| 1 | 只 |
31 | 氣容 |
| 1 | 只 |
32 | 消聲器 | 1/8 | 2 | 只 |
33 | 消聲器 | 2/8 | 1 | 只 |
34 | 三通（T型三通） | ? 6 | 6 | 只 |
35 | 直通 | ? 6 | 1 | 只 |
36 | 四通 | ? 6 | 4 | 只 |
37 | 氣管 | PU6ⅹ4 | 20 | 米 |
38 | 磁性開關 |
| 4 | 只 |
39 | 編程電纜（適配器） | 三菱 | 1 | 條 |
40 | 實驗導線 |
| 1 | 包 |
41 | 工具箱 |
| 1 | 個 |
42 | 內六角扳手 |
| 3 | 把 |
43 | 螺絲刀 |
| 2 | 把 |
44 | 剪刀 |
| 1 | 把 |
45 | 活動板手 |
| 1 | 把 |
46 | 尖嘴鉗 |
| 1 | 把 |
47 | 氣動實訓說明書 |
| 1 | 冊 |
48 | 三菱PLC編程軟件、程序軟件 | 光盤 | 1 | 盤 |
