機床PLC電氣控制實訓考核裝柜

SBJPEM-1機床PLC電氣控制實訓考核裝柜

機床PLC電氣控制實訓考核柜、機床電氣技能實訓考核鑒定裝置、機床電氣實訓設備主要功能簡介：機床電氣實訓設備可以進行《機床排故》、《電力拖動課程》課程的實訓項目，并且可作為全國職業院校技能大賽的訓練場。實訓室目前有碩博機床電氣實訓考核裝置和碩博機床電氣實訓考核裝置，兩套裝置電控柜正面裝有車床與銑床的考核電路，反面裝有磨床和鉆床的考核電路，兩面可同時進行實訓。機床電氣實訓柜雙面四合一型，包含：PLC模塊、工業電氣標準柜、控制與監控屏、機床電機系統、網絡化智能考核軟件系統、C6140型普通車床控制線路、C6502型普通車床控制線路、M7130K型平面磨床控制線路、M1432A型萬能外圓磨床控制線路、X62W型萬能銑床控制線路、T68型臥式鏜床控制線路、Z3040B型搖臂鉆床控制線路、M7120型平面磨床控制線路、智能考核系統，可廣泛用于開設電力拖動課程及進行電工技能等級考核的學校或單位。電控柜的主體分為銑床電氣線路、車床電氣線路、故障設置區、電動機面板四個部分。通過一只轉換開關就能實現兩種機床電機切換的巧妙設計。機床PLC電氣控制實訓考核設備能完成銑床和車床的工作原理及動作，可以獨立進行操作，學生可以在機床電氣電路中進行電氣故障的排除訓練和演示，以達到熟悉各種故障現象。提高學生排除各種故障的動手能力。可以手動和電腦智能設置故障點兩種方式選擇，可實現智能實訓考核功能。機床電氣技能實訓考核鑒定裝置柜式雙面四合一型，包含：PLC模塊、工業電氣標準柜、控制與監控屏、機床電機系統、網絡化智能考核軟件系統、C6140型普通車床控制線路、C6502型普通車床控制線路、M7130K型平面磨床控制線路、M1432A型萬能外圓磨床控制線路、X62W型萬能銑床控制線路、T68型臥式鏜床控制線路、Z3040B型搖臂鉆床控制線路、M7120型平面磨床控制線路、智能考核系統、電腦及電腦桌8個、勝利VC9808+數字萬用表8個，每臺套包含的實訓設備，實訓部件等。

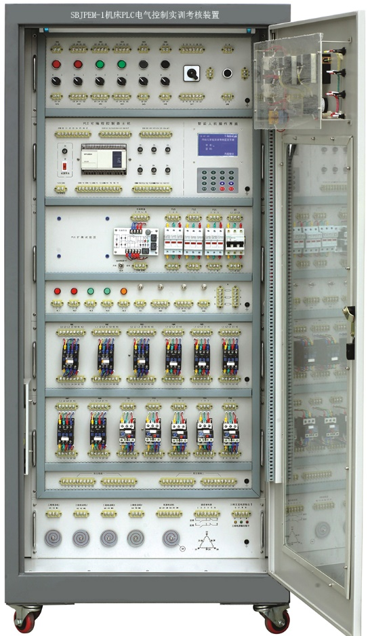

(圖片僅供參考）

表1 技術指標

序號	設備模塊	詳細參數或要求
1	要求概述	機床電氣實訓考核設備以標準的配電柜為主柜，合理利用柜體結構，并且把所有控制部分放到了柜體內，方便學生操作。每臺機柜安裝八種不同的機床電氣線路，每種機床電路均模擬實際機床故障人為設置了十多項電氣故障，讓學生熟悉、掌握各種機床電路的電氣控制原理、操作以及機床電氣線路常見的電氣故障的分析與檢修。
2	總體技術要求	1.輸入電壓：三相四線（或五線）制380V±10% 50HZ 2.工作環境：環境溫度范圍-5～＋40℃ 相對濕度＜85%（25℃）海拔＜2000m 3.裝置容量：＜1.5kVA 4.外形尺寸不小于：800×600×1800mm(WDH)
3	特點	1.采用標準配電柜為主體柜，充分利用該柜雙面空間位置，有四種機床線路可選擇。 2.技能培訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排除故障的訓練要求。 3.可以人為的設置故障點，通過開關切換就可設置；觸摸屏采用TPC70327寸寸彩色觸摸屏，觸摸屏實驗組件采用 7 寸彩色觸摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工業級低功耗 Cortex-A8CPU 主頻 600MGHz；觸摸屏：四線電阻式；內存： 128M；存儲設備：128M。接口：1×RS232，1×RS485，2×USB，1×LAN。所有接口、接線端子全部引出。
4	PLC控制區	西門子PLC主機CPU1214C 集成數字量I/O（14路數字量輸入，10路數字量輸出）；擴展模塊SM1223一個，配置SB1232一個，配備直流電源24V/5A輸出接口
5	工業電氣標準柜	材質：國標冷軋鋼板其他：底部萬向輪、可調腳
6	控制與監控屏	交流電壓表分別指示電網的UV、UW、VW線電壓值；交流電流表監視負載大小；切換組合開關、啟停開關與急停按鈕各一套；帶自動led開門照明系統；
7	機床電機系統	三組星三角 220/380 25W電動機組；帶有電動機安裝座與標準航空插頭與防磨隔離穿管集束線，方便前后電動機組的移動與電氣安全插拔
8	網絡化智能考核軟件系統	1.通過本軟件設置故障，由網絡輸至考核裝置的智能答題器進行排故，故障點設置快捷、方便。 2、可對學生端答題進行考核。
9	控制線路	1.C6140型普通車床控制線路 2.C6502型普通車床控制線路 3.M7130K型平面磨床控制線路 4.M1432A型萬能外圓磨床控制線路 5.X62W型萬能銑床控制線路 6.T68型臥式鏜床控制線路 7.Z3040B型搖臂鉆床控制線路 8.M7120型平面磨床控制線路
10	智能考核系統	具備聯網功能；考核系統自動完成評分、恢復故障，統計成績等功能
11	維修工具	工具箱兩個，內含數字萬用表一塊，30w電烙鐵兩只，斜口鉗、尖嘴鉗、螺絲刀等工具。

表2 實訓項目要求

序號	主體功能	具體項目
1	實訓項目	1. 三相異步電動機的直接啟動控制 2. 三相異步電動機接觸器點動控制 3. 三相異步電動機接觸器自鎖控制 4. 接觸器聯鎖的三相異步電動機正反轉控制 5. 按鈕聯鎖的三相異步電動機接觸器正反轉控制 6. 雙重聯鎖的三相異步電動機正反轉控制 7. 工作臺自動往返控制 8. 三相異步電動機單向起動反接制動控制 9. 三相異步電動機的順序控制 10. 三相異步電動機的多地控制 11. 接觸器控制雙速異步電機的控制電路
2	PLC控制實訓項目	1. 可編程控制器的基本指令編程練習 2. PLC控制的三相鼠籠式異步電動機點動和自鎖 3. PLC控制的三相鼠籠式異步電動機帶延時正反轉 4. PLC控制的三相鼠籠式異步電動機聯鎖正反轉 5. PLC控制的三相鼠籠式異步電動機反接制動 6. PLC控制雙速異步電機的手動△/YY形切換控制 7. PLC控制雙速異步電機的自動△/YY形切換控制 8. PLC控制的三相鼠籠式異步電動機串電阻起動 9. PLC控制的自動往返 10. PLC控制的兩地啟動停止 11. PLC控制的三相鼠籠式異步電動機順序啟動 12. PLC控制的PDH電動葫蘆 13. PLC控制的C6140型普通車床 14. PLC控制的C6502型普通車床 15. PLC控制的M7130K型平面磨床 16. PLC控制的M1432A型萬能外圓磨床 17. PLC控制的X62W型萬能銑床 18. PLC控制的T68型臥式鏜床 19. PLC控制的Z3040B型搖臂鉆床 20. PLC控制的M7120型平面磨床
