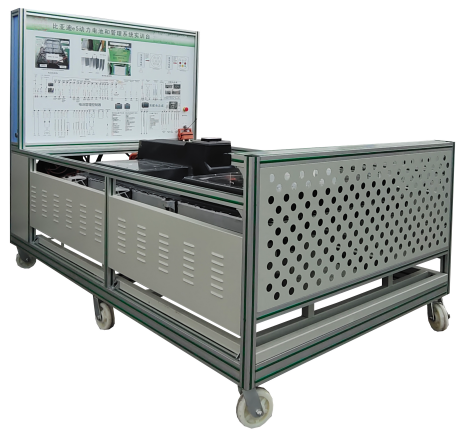

SBXNY-C-01動力電池與管理系統檢測平臺

一、產品簡介

動力電池與管理系統檢測平臺采用純電動汽車原車動力電池包，并對電池包密封蓋進行局部解剖，可直觀展示動力電池包內部重要部件連接結構及位置。該產品可互聯智能教學系統，實現動力電池管理系統交互式教學。

二、產品功能

1、產品采用原車器件，可真實的呈現該系統組成與各組件形態。

2、設備斷掉高壓電后方便可進行各組成部件拆卸，以及各組成件的認知。

3、動力電池包密封蓋進行局部解剖，解剖部位采用透明亞克力板進行封裝，可觀察電池包內部重要組成件及電池線路連接形式。

4、面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。

5、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

6、安裝有診斷座接口，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

7、安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。

8、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

9、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

10、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

11、訓練臺必須與純電動汽車高壓充配電總成訓練臺、純電動汽車電驅動系統訓練臺、純電動汽車電動空調訓練臺、純電動汽車電控助力轉向訓練臺、純電動汽車車身電氣訓練臺等互聯互動，為互聯設備提供能量源。

三、技術規格

外形尺寸（mm）：平臺1850*1300*1400（長*寬*高）,檢測臺1500×700×1700(長×寬×高)

面板外形尺寸（mm）：1448×940mm（長*寬）

移動腳輪：100*60mm

電池包總電壓：408.8V

單體電池類型：三元鋰電池

單體電池電壓：3.6V

單體電池容量：130AH

續航里程：400KM

電池包電量：53.1KWh

四、實訓（實驗）項目

1.動力電池包（BMS）控制原理認知。

2.動力電池包（BMS）主要零部件功能認知。

3.動力電池包（BMS）各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。

4.BMS如何采集動力電池組壓差，并控制充電和放電過程實訓實驗。

5.BMS如何采集動力電池組溫差，并控制充電和放電過程實訓實驗。

6.新能源高壓系統操作安全注意事項，高壓連接器插拔方法實訓實驗。

7.動力電池包（BMS）故障分析與診斷。

8.動力電池包（BMS）拆裝與維護實訓。

9.動力電池（BMS）管理系統CAN總線測試與控制實訓。

10.維修開關認知。

11.動力電池充電系統結構原理功能檢測、操作使用。

12.漏電傳感器、大電流繼電器實訓。

五、基本配置

(比亞迪秦EV400純電動汽車) 鋰動力電池組、電池管理系統BMS、維修開關、輔助蓄電池（12V45AH）、高壓配電箱、漏電傳感器、車載充電機、國標充電插座與充電槍、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、急停開關與電源總開關、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板1448×940mm）、故障考核系統、設備操作說明書。
