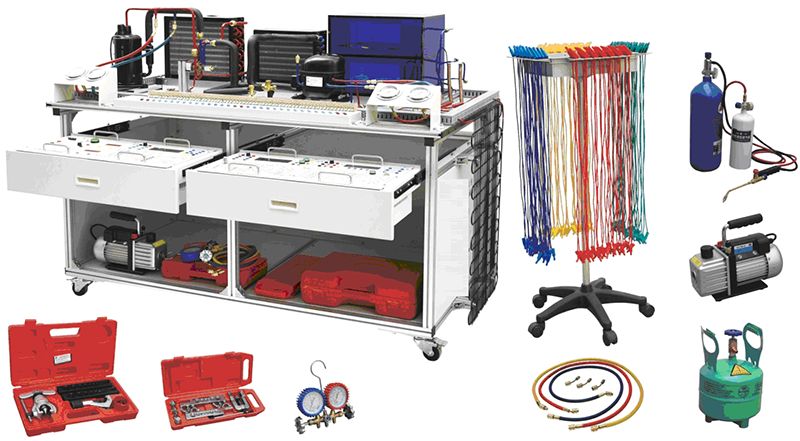

SB-JDH211空調系統技能實訓裝置

1.裝置形式

空調系統技能實訓裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電氣控制系統、故障模擬系統、工作流程圖板等組成，便于組裝、調試、實訓、拆解，并提供配套實訓教材。實訓裝置四腳加固，安裝高強度萬向輪，防火、防水、耐磨、絕緣、無異味。

2.技術要求

（1）輸入電源：單相三線220V ± 10%、50Hz；

（2）工作環境：環境溫度范圍為-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m；

（3）裝置容量：≥ 1.5kVA；

（4）安全保護：具有漏電壓、漏電流保護，安全符合國家標準；

（5）系統組成：

空調系統由空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等組成。

電氣控制系統由空調系統控制模塊、電壓表、電流表、溫度表、壓力表、信號燈、觸摸控制屏、控制開關、漏電保護裝置、熱保護裝置等組成，可以實現空調系統的制冷、制熱、通風、除濕控制功能。

故障模擬系統由智能故障考核板及接口、空調閥門、可拆卸管路等組成，用于故障設置及考核。

電源及儀表模塊：交流電壓表、交流電流表各 1 個，用于測量系統啟動電流及監測系統正常工作電流。

制冷系統壓力檢測單元：提供 2各真空壓力表，用于測量空調、系統高、低壓側壓力。

電流型漏電保護裝置1套：漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

專用制冷工具：脹管擴口器、雙表修理閥、螺紋頂針加液管、割管刀、彎管器、便捷手提式焊炬各一套，外英內公轉接頭、導線若干。

3.實訓科目

實訓裝置至少能夠?qū)崿F(xiàn)以下實訓科目：

（1）空調系統功能和工作原理演示；

（2）空調系統專用工具操作；

（3）空調系統管路設計：管路距離的確定、割管、彎管、擴管、脹管、管路焊接等；

（4）空調系統組裝：將設計好的管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏；

（5）空調系統抽真空與充注制冷劑；

（6）電氣控制線路連接；

（7）空調系統、制冷系統調試；

（8）空調系統故障設置；

（9）空調系統檢測與故障分析。
