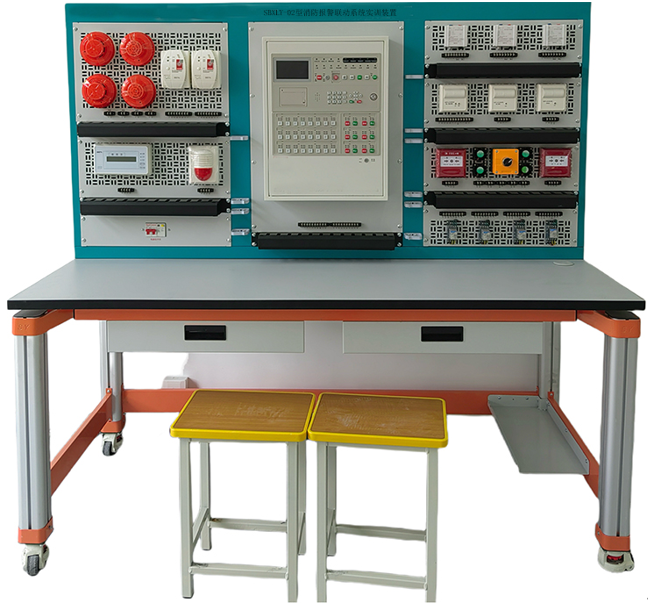

SBXLY-02型消防報警聯動系統實訓裝置
一、系統概述
消防報警聯動系統實訓裝置,本系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。
二、產品特點
1.實訓器件連接以端子排的方式，可以根據實訓內容組成不同的消防回路；
2.該實訓裝置帶有工程上常用的火災顯示器及聯動功能；
3.系統采用總線結構。
三、技術參數
1.實訓臺工作電源：AC220V±10% 50Hz
2.工作環境：環境溫度范圍為-20℃～+45℃ 相對濕度＜85%
3.外形尺寸：1625mmX700mmX1575mm
四、實訓內容
1.系統設備認識及接線操作
2.報警控制器、短路隔離器、聯動接口模塊的的安裝與連接
3.火災顯示盤的安裝、連接與使用
4.各種火災探測器的安裝與連接
5.智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
6.元件地址編碼設置
7.系統的管理操作
8.系統的數據查詢操作
9.設備啟停操作
10.單點操作
11.聯動編程
12.線路故障的判斷與處理
13.程序設置錯誤的判斷與糾正
14.設計并安裝一個簡易應用系統
五、基本配置
1.電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
2.樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3.火災報警控制器(聯動型)
（1）液晶屏規格：240×160點，可同屏顯示150個漢字信息
（2）最大容量為242個地址編碼點
（3）可外接64臺火災顯示盤；
（4）30個直接手動操作總線制控制點
（5）配置6路直接控制點
（6）控制器與探測器間采用無極性信號二總線連接
（7）直接控制點與現場設備采用兩線有極性連接，最大連接線長度不宜超過1000m。
4.火災顯示盤
火災顯示盤通過 RS485 通訊或總線與火災報警控制器聯網，實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5.探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6.輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7.聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8.手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9.消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10.聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11.電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
六、基本配置
序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
1 | 火災報警控制器 | GST-200 | 1 | 套 |
2 | 點型感煙火災探測器 | JTY-GD-G3X | 1 | 只 |
3 | 點型感溫火災探測器 | JTW-ZCD-G3N | 1 | 只 |
4 | 探測器通用底座 | DZ-02 | 2 | 只 |
5 | 手動報警按鈕 | J-SAM-GST9122B | 1 | 只 |
6 | 消火栓報警按鈕 | J-SAM-GST9123B | 1 | 只 |
7 | 聲光報警器 | GST-HX-204B | 1 | 只 |
8 | 隔離模塊 | GST-LD-8313B | 1 | 只 |
9 | 單輸入模塊 | GST-LD-8300B | 1 | 只 |
10 | 單輸入輸出模塊 | GST-LD-8301A | 1 | 只 |
11 | 電子編碼器 | GST-BMQ-2 | 1 | 只 |
12 | 火災顯示屏 | ZF-101Z | 1 | 只 |
13 | 實訓桌 | 定制 | 1 | 套 |
