詹陽GJW111挖掘機全車電器電路教學演示實訓臺
一、產品簡介
詹陽GJW111挖掘機全車電器電路教學演示實訓臺采用全新詹陽GJW111挖掘機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學需要。

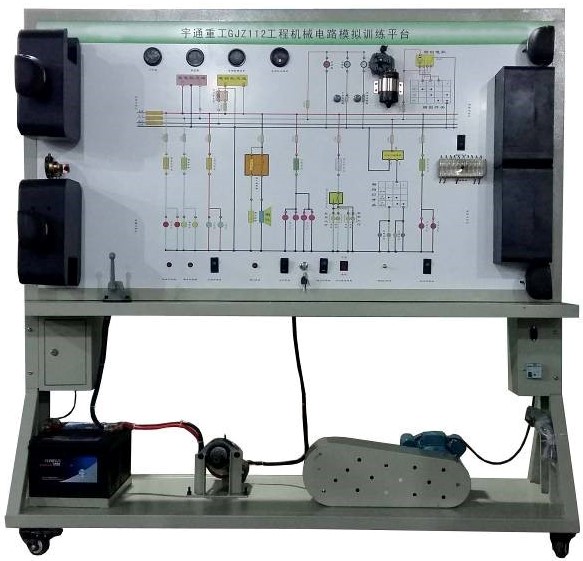

（參考圖）
二、功能特點
1.真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：1740×650×1700mm(長×寬×高)
動力電源：AC220V
工作電壓：直流24V
工作溫度：-40℃～+50℃
電動機
電壓：AC 220V
功率：2.2KW
轉速：1420r/min
顏色：7035
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
2 | 點火開關 |
| 個 | 1 |
3 | 組合儀表 |
| 套 | 1 |
4 | 組合開關 |
| 套 | 1 |
5 | 左右前大燈總成 |
| 套 | 1 |
6 | 左右轉向燈 |
| 套 | 1 |
7 | 左右轉向邊燈 |
| 套 | 1 |
8 | 左右組合尾燈 |
| 套 | 1 |
9 | 燈光開關 |
| 套 | 1 |
10 | 剎車燈開關 |
| 套 | 1 |
11 | 倒車燈開關 |
| 套 | 1 |
12 | 危險燈開關 |
| 套 | 1 |
13 | 線束 |
| 套 | 1 |
14 | 雨刮總成 |
| 套 | 1 |
15 | 噴水電機 |
| 套 | 1 |
16 | 噴水壺 |
| 套 | 1 |
17 | 喇叭 |
| 個 | 2 |
18 | 喇叭繼電器 |
| 個 | 1 |
19 | 起動機總成 |
| 臺 | 1 |
20 | 發電機總成 |
| 臺 | 1 |
21 | 電動機 |
| 臺 | 1 |
22 | 蓄電池 |
| 臺 | 2 |
23 | 保險絲盒 |
| 個 | 1 |
24 | 電源總開關 | 50A | 個 | 1 |
25 | 移動臺架(帶自鎖腳輪裝置) | 1740×650×1700mm(長×寬×高) | 臺 | 1 |
26 | 故障模擬與排除裝置 |
| 套 | 1 |
27 | 設備手冊 |
| 套 | 1 |
28 | 合格證與保修卡 |
| 套 | 1 |
