電梯廳門的安裝與調整實訓設備

SB-772A型電梯廳門的安裝與調整實訓設備

一、產品概述

電梯廳門的安裝與調整實訓設備是根據當前電梯門系統裝調和維保需求而開發的一種電梯門系統安裝實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

電梯廳門的安裝與調整實訓裝置主要由鋼結構框架、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機等部件組成。學生根據隨機文件資料說明，在鋼結構框架上進行安裝與調整，使其符合電梯門系統相關規范要求。另外，為能夠使學生更方便的觀看門系統結構，為能夠使學生更方便的對轎門跟層門進行操作，該裝置還可把轎門跟層門進行分離單獨操作。

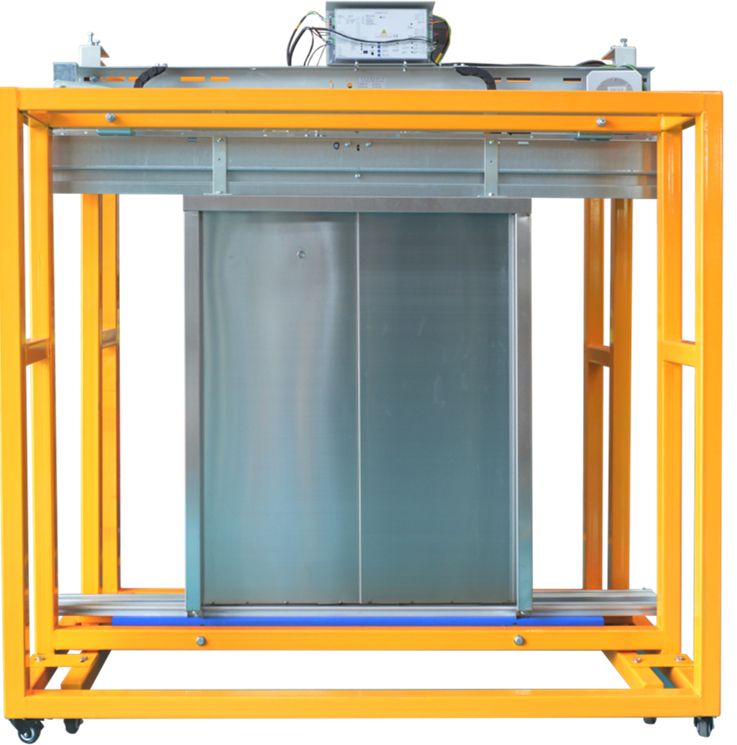

參考圖以實物為準

二、產品特點

1.整體外觀簡潔明了，占地空間小；

2.方便學員對門系統內部結構的認識及操作；

3.方便指導老師對于學員的操作指導及安全監管；

4.采用真實機構器件，使學生學到的與實際應用的一致；

5.轎門跟層門采用分離式設計方便學生操作。

三、技術參數

1.電源輸入：單相三線 AC220V 50Hz；

2.工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；

3.門機：永磁同步變頻門機；

4.門機電機額定電壓：AC100/125V；

5.門機電機額定轉速：180r/min；

6.門機電機額定功率：43/94W；

7.開門寬度：800mm；

8.門高度：1000mm；

9.轎門材料：不銹鋼板（可選）；

10.層門材料：不銹鋼板（可選）；

11.整機功耗：≤0.5KW；

12.整機重量：≤400KG；

13.外形尺寸：1650mm×950mm×1800mm（長×寬×高）。

四、電梯廳門的安裝與調整實訓設備配置清單

序號	名稱	數量	單位	備注
1	鋼結構框架	1	臺	材料：Q235 / 表面噴塑處理
2	層門扇	1	套	不銹鋼
3	門框	1	套	不銹鋼
4	層門上坎	1	套	材料：Q235 / 表面噴漆處理
5	層門地坎	1	條	鋁合金
6	層門地坎支架	2	個	材料：Q235 / 表面電鍍處理
7	轎廂門扇	1	套	材料：Q235 /表面噴塑處理
8	永磁變頻門機	1	套
9	擺臂式異步門刀	1	套	材料：Q235 / 表面電鍍處理
10	轎廂門地坎	1	條	鋁合金
11	安裝與測量工具	1	套	詳見配套工具清單
12	隨機資料	1	份	實訓指導書及相關說明書等資料

五、配套工具清單

序號	名稱	型號	數量	單位	備注
1	水平尺	600	1	把
2	線墜	2m	1	把	帶磁座
3	卷尺	3m	1	把
4	開口扳手	8～10	1	把
5	開口扳手	10～12	1	把
6	開口扳手	13～16	1	把
7	開口扳手	14～17	1	把
8	開口扳手	18～21	1	把
9	開口扳手	19～22	1	把
10	開口扳手	24～27	1	把
11	鋼直尺	300mm	1	把
12	一字螺絲刀	3×75mm	1	把
13	十字螺絲刀	3×75mm	1	把
14	活動扳手	12寸	1	把
15	子彈頭三位插板	TS-103B	1	把
