SBETDD-3型電工電子技術實訓裝置（含電機、PLC模塊）
一、概述
電工電子技術實訓裝置（含電機、PLC模塊）是我企業根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，按照職業教育的教學和實訓要求而研發的產品。適合各高職院校的"電路分析"、"電工基礎"、"電工學"、"模擬電子技術"、"數字電子技術"、 "電機控制"、"繼電接觸控制"、"PLC技術"等課程的實訓大綱要求。

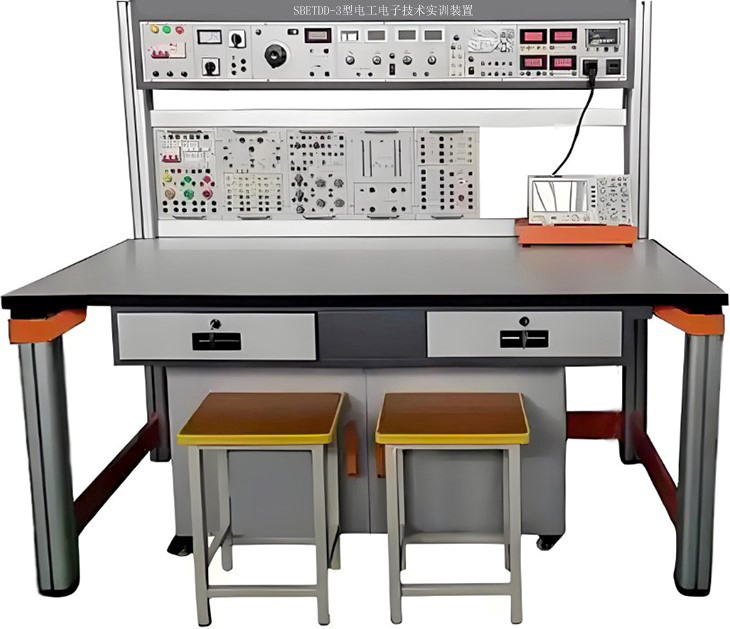

（圖片僅供參考、以實際配置為準）
二、設備技術指標
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝機容量：＜1.5kVA
4.外形尺寸：140cm×60cm×140cm 二、基本配置及功能本實訓裝置主要由電源控制屏、實訓桌、實訓掛箱等組成。
（一）DD-01電源、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板技術），為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（含頻率計）、各種測試儀表及實訓器件等。
具體功能如下：
1.控制及交流部分
(1)提供三相固定380V交流電源及單相0～250V連續可調交流電源，配備1臺單相調壓器，規格為0.5kVA/0～250V。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。
(2)設有實訓用220V、30W的日光燈燈管一支，將燈管燈絲的四個頭經過快速保險絲引出供實訓使用，可防止燈絲損壞。
(3)設有五路AC220V和一路AC380交流電源接口，可為實訓掛箱及外配儀器設備提供工作電源。
2.儀表部分
(1)真有效值交流數字電壓表一只：進行真有效值測量，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
(2)真有效值交流數字電流表一只：進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程報警、指示及切斷總電源功能。
(3)直流數顯電壓表一只：測量范圍0～200V，分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。
(4)直流數顯毫安表一只：測量范圍0～2000mA，分2mA、20mA、200mA、2000mA四檔，直鍵開關切換，三位半數字顯示，精度0.5級，具有超量程報警、指示及切斷總電源等功能。
3.直流電源部分
(1)提供兩路0.0～30V/0.5A可調穩壓電源，從0V起調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2)提供四路固定直流電源輸出：±12V、±5V，每路均具有短路、過流保護和自動恢復功能。
(3)提供一路0～200mA連續可調恒流源，分2mA、20mA、200mA三檔，從0mA起調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤５×10-4，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
4.函數信號發生器
輸出:正弦波、矩形波、三角波；特點：本信號發生器是由單片集成函數信號發生器及外圍電路，數字電壓指示及功率放大電路等組合而成。其輸出頻率范圍為2Hz～2MHz，輸出幅度峰峰值為0～16VP-P。有開關控制。可輸出正弦波、方波、三角波，共三種波形，由琴鍵開關切換選擇，輸出頻率分七個頻段選擇，輸出衰減分0dB、20dB、40dB、60dB四檔，由兩個"衰減"按鍵選擇。
六位數顯頻率計：本頻率計的測量范圍為1Hz至10MHz，由六位共陰極LED數碼管顯示。將頻率計處開關（內測/外測）置于"內測"，即可測量"函數信號發生器"本身的信號輸出頻率。將開關置于"外測"，則頻率計顯示由"輸入"插口輸入的被測信號的頻率。
（二）實訓組件
1.DDZ-11電路基礎實訓（一）
完成疊加原理、基爾霍夫定律（判斷性實訓）、戴維南定理、諾頓定理、直流電阻電路故障的檢查、互易定理、歐姆定律等實訓；提供電阻、電感、電容，完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實訓。
2.DDZ-12電路基礎實訓（二）
提供燈泡（12V/0.1A 兩只）、穩壓管、二極管（兩只）、未知元件（四只）、電位器（1k/2W、10k/2W、100k/2W各一只）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。
3.DDZ-13交流電路實訓（一）
提供大功率電阻（100Ω/25W、200Ω/25W、1kΩ/25W）、電感（100mH/0.3A）、整流二極管（1N5408 四只）、高壓電容（0.47uF/500V、1uF/500V三只、2.2uF/500V、4.7uF/500V）、鎮流器、啟輝器、短接按鈕等，完成日光燈功率因數提高實訓、RLC串聯交流電路實訓、RLC并聯交流電路實訓以及電感、電容元件在直流電路和交流電路中的特性實訓。
4.DDZ-14交流電路實訓（二）
提供三組白熾燈螺口燈座。每組由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)。可插60W以下的白熾燈六只。可完成三相交流電路實訓。
5.DDZ-19繼電接觸控制實訓
提供交流接觸器（線圈電壓為220V）兩只，按鈕三只（黃、綠、紅各一只）
6.DDZ-19A繼電接觸控制實訓
提供交流接觸器（線圈電壓220V）一只，熱繼電器一只，時間繼電器一只
7.DDZ-19B繼電接觸控制實訓
提供變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，行程開關四只
8.DDZ-20鐵芯變壓器、互感/電度表實訓鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，實訓時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實訓時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便。
6.DDZ-21電子技術實訓（一）
提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管、二極管、穩壓塊、電阻、單結晶體管、蜂鳴器、電容等。
7.DDZ-22電子技術實訓（二）
提供四位十進制譯碼顯示器、8位邏輯電平開關、8位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（14P、16P、28P、40P若干只）。實訓箱還配有單管/ 負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實訓板。可采用固定線路或分立元件靈活組合進行實訓。
8.DDZ-26單相智能交流功率、功率因數表
由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
9.PLC實訓組件
FX5U-32MR/ES可編程控制器，集成數字量I/O（16路數字量輸入/16路數字量輸出/集成模擬量2 路輸入/1路模擬量輸出）、帶有485通信接口、以太網通信口。配套編程電纜。支持CC-Link IE現場網絡通訊。
9.WDJ26三相鼠籠電機（△380V）電機的三個繞組均已引出，接線方便。
11.實訓連接線：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
三、實訓桌
實訓桌桌面板采用E1級三聚氰胺復合板，結構堅固臺面厚度約25mm。采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，桌面板下設支撐框架，截面尺寸為40×40mm，立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：80×80mm，四面帶槽，槽寬約8.2mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。實訓桌設有兩個抽屜，可放置工具及資料；下方設有擱層，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
四、型材電腦桌
1.外形尺寸：長×寬×高=625mm×600mm×1045mm。
2.立柱采用3060鋁型材、底盤框架采用3030鋁型材設計，簡潔大方，外形美觀。
3.立柱前面用一體成型的L型冷軋鋼支撐架加固，保證整體強度安全可靠。
4.桌面采用≥12mm厚的實心抗貝特復合板材，邊緣倒圓，防火防水防靜電、耐腐蝕。
5.具有第三方權威檢測機構出具的檢測(驗)報告，檢測內容包括但不限于金屬噴漆(塑)涂層沖擊強度（沖擊高度400mm），木制件表面貼面層耐污染性能（丙酮試驗時間16h）≥3級，人造板件封邊條表面膠合強度≥0.4MPa）。
6.配鍵盤抽屜，鍵盤抽屜上面有放置筆的凹槽，功能齊全，采用靜音導軌，堅固可靠，推拉順暢。
7.配四只1.5寸帶剎車萬向腳輪，移動方便。
8.桌面板后面和底板后面帶防護板，防止電腦顯示器和主機掉落。
五、實訓項目
（一）電工基本技能實訓：
1.歐姆定律
2.電阻的串、并、混聯電路
3.電阻分壓器電路
4.電容的充放電電路
5.伏安法測電阻
6.電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值
7.已知和未知電路元件的伏安特性
8.直流電阻電路故障的檢查
9.電路中電位的測量
10.基爾霍夫電壓定律
11.基爾霍夫電流定律
12.電壓源外特性的測定
13.疊加原理
14.電壓源與電流源的等效變換
15.負載獲得最大功率的條件
16.戴維南定理
17.諾頓定理
18.互易定理
19.二端口網絡
20.RLC并聯交流電路
21.RLC串聯諧振電路
22.正弦穩態下RL、RC串聯電路
23.日光燈電路的連接
24.提高功率因數的方法
25.一階電路過渡過程的研究
26.二階電路過渡過程的研究
27.交流電路參數的測量
28.互感電路的觀測
29.單相電度表的校驗
30.單相變壓器的測試
31.三相負載的星形聯結
32.三相負載的三角形聯結
33.三相交流電路功率的測量
34.功率因數及相序的測量
35.三相鼠籠式異步電動機的使用
36.三相異步電動機點動控制
37.三相異步電動機自鎖控制
38.接觸器聯鎖正反轉控制
39.按鈕聯鎖正反轉控制
40.三相異步電動機的Y-△自動降壓起動控制線路
41.三相異步電動機的能耗制動控制線路模擬電路基本技能實訓
35.晶體二極管的判別與檢測
36.晶體三極管的判別與檢測
37.單結晶體管特性
38.晶體管共射極單管放大器
39.場效應管放大電路
40.負反饋放大電路
41.差動放大電路
42.射極跟隨器
43.共集電極放大器
44.共基極放大器
45.兩級阻容耦合放大器
46.運算放大器的基本接法
47.集成運放同相比例放大器
48.集成運放反相比例放大器
49.集成運放加法電路
50.集成運放減法電路
51.集成運放積分電路
52.集成運放微分電路
53.電壓跟隨器
54.電壓比較器
55.RC橋式正弦波振蕩器
56.方波發生器
57.三角波發生器
58.文氏電橋正弦波發生器
59.鋸齒波發生器
60.過零比較器
61.窗口比較器電路實訓
62.集成運放的調零電路
63.OTL功率放大器
64.RC正弦波振蕩器及選頻放大器
65.晶閘管可控整流電路
66.單相半波整流、濾波電路
67.單相全波整流、濾波電路
68.單相橋式整流、濾波電路
69.穩壓管穩壓電路及其穩壓原理
70.三端集成固定穩壓電源
71.正電源輸出可調集成穩壓電源
72.串聯型晶體管穩壓電源電路數字電路基本技能實訓：
73.晶體二極管開關特性
74.晶體三極管開關特性
75.二極管限幅器
76.三極管限幅器
77.二極管鉗位器
78.TTL集成邏輯門
79.集成與門邏輯功能測試
80.集成非門電路邏輯功能測試
81.集成或門電路邏輯功能測試
82.集成與非門邏揖功能測試
83.CMOS門電路的測試
84.TTL電路和CMOS電路的輸出特性測試
85.集成邏輯電路的連接與驅動
86.組合邏輯電路
87.半加器
88.全加器
89.譯碼器
90.譯碼器邏輯功能測試
91.數據選擇器邏輯功能測試
92.四選一數據選擇器
93.八選一數據選擇器
94.集成觸發器邏輯功能測試
95.基本RS觸發器
96.JK觸發器
97.D觸發器
98.CMOS觸發器
99.計數、譯碼和顯示
100.計數器及其應用
101.十進制可逆計數器的邏輯功能測試
102.二進制加法計數器
103.十進制加法計數器
104.測試移位寄存器的邏輯功能
105.移位寄存器及其應用
106.脈沖分配器及其應用
107.555時基電路
108.單穩態觸發器
109.多諧振蕩器
110.施密特觸發器
（二）PLC技術實訓
PLC實操及模擬控制應用實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）
2.天塔之光控制（閃爍、發射、流水型）
3.十字路口交通燈控制
4.水塔水位控制（自動/手動，自診斷）
5.自動送料裝車系統控制
6.四節傳送帶控制
7.裝配流水線控制
8.淡水過濾器控制
（三）PLC、變頻器、觸摸屏綜合應用技能實訓
9.變頻器功能參數設置與操作
10.外部端子點動控制
11.變頻器控制電機正反轉
12.多段速度選擇變頻調速
13.變頻器無級調速外部模擬量（電壓/電流）方式的變頻調速控制
14.瞬時停電起動控制
15.PID變頻調速控制
16.基于PLC的變頻器外部端子的電機正反轉控制
17.基于PLC數字量方式多段速控制
18.基于PLC模擬量方式變頻開環調速控制
19.基于觸摸屏控制方式的基本指令編程練習
20.基于觸摸屏控制方式的數碼顯示控制
21.基于觸摸屏控制方式的溫度PID控制
22.PLC、觸摸屏與變頻器綜合控制
23.三菱cc-link IE工業以太網通訊實訓
六、電工·電子技術實訓平臺配置清單
序號 | 編 號 | 名 稱 | 數 量 |
1 |
| 電源儀器控制屏及實訓桌 | 1 套 |
2 | DDZ-11 | 電路基礎實訓（一） | 1 件 |
3 | DDZ-12 | 電路基礎實訓（二） | 1 件 |
4 | DDZ-13 | 交流電路實訓（一） | 1 件 |
5 | DDZ-14 | 交流電路實訓（二） | 1 件 |
6 | DDZ-19 | 繼電接觸控制實訓 | 1 件 |
7 | DDZ-19A | 繼電接觸控制實訓 | 1 件 |
8 | DDZ-19B | 繼電接觸控制實訓 | 1 件 |
9 | DDZ-20 | 鐵芯變壓器、互感/電度表實訓 | 1 件 |
10 | DDZ-21 | 電子技術實訓（一） | 1 件 |
11 | DDZ-22 | 電子技術實訓（二） | 1 件 |
12 | DDZ-26 | 單相智能交流功率、功率因數表 | 1 件 |
13 | WDJ26 | 三相鼠籠電動機（△380V） | 1 件 |
14 | XP03 | 高可靠護套結構手槍插實訓連接線及配件 | 1 套 |
15 |
| 歐式導線架 | 1 件 |
16 | FX25U | 主機實訓模塊（FX5U） | 1 件 |
17 | D11 | 裝配流水線/十字路口交通燈 | 1 件 |
18 | D12 | 水塔水位/天塔之光 | 1 件 |
19 | D13 | 自動送料裝車/四節傳送帶 | 1 件 |
20 | D22 | 淡水過濾器控制 | 1 件 |
21 | D23 | 惰氣系統控制 | 1 件 |
22 | D65 | 變頻器實訓組件 | 1 件 |
23 | D70 | 觸摸屏實訓組件 | 1 件 |
