SBWDG-02電工PLC變頻器實訓考核裝置
一、概述
電工PLC變頻器實訓考核裝置、電氣控制與PLC技能實訓裝置，配套有電腦和相關軟件，電工PLC變頻器實訓考核平臺集西門子S7-1200PLC、編程軟件及仿真實訓教學軟件、變頻器、伺服運動控制、觸摸屏、實訓模塊、三相異步電動機等控制類軟硬件于一體，可進行PLC實訓、變頻器實訓、觸摸屏實訓、組態實訓等。
電工PLC變頻器實訓考核設備、采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到"教"、"培"、"考"目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。

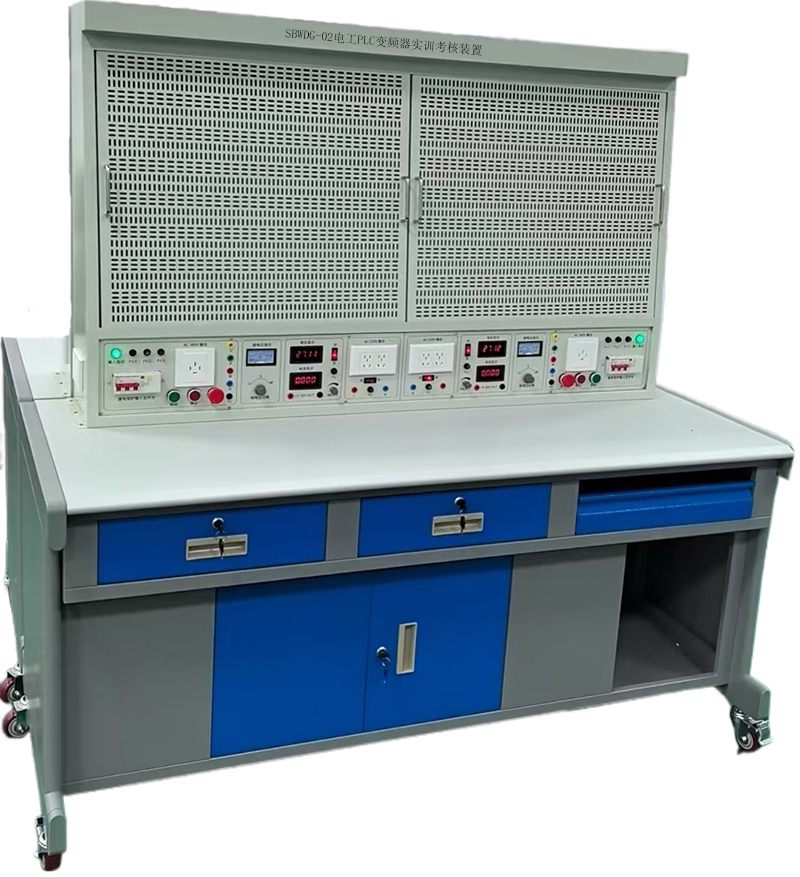

（參考圖片）
二、設備技術指標
1.裝置類型：雙工位實訓臺，單面雙組型；
2.外型尺寸：整體尺寸1700mmx600mmx1600mm；
3.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面采用25mm高密度板厚，防火、防水、耐磨。板截面選用優質PVC封邊經全自動封邊機加溫180攝氏度膠封，整體美觀大方，結實耐用；
4.電源（每個工位獨立且配置相同）：
1）輸入：三相AC 380V ±10％ 50HZ 三相五線；
2）固定交流輸出：三相五線380V接插式2組、220V插座式2組，均通過組合開關進行關斷。
3）可調直流輸出：0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組。
5.每工位提供4只5408整流二極管，用于能耗制動的整流電路。三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
6.直流電源、直流電壓/電流表、邏輯輸出及指示等，其中：直流電壓0～10V可調輸出；直流電流0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級。
7.接口及儀表：指針式電壓表2只，時刻監控電網電壓變化。
8.安全保護：設有自動空氣開關通斷電源，設有急停保護、電壓型漏電保護器和電流型漏電保護器、過壓保護、過流保護、過載保護等安全保護措施，保證整個實訓過程的安全。漏電保護動作電流＜30mA。
三、設備結構功能要求
雙工位實訓臺由實訓屏（內置電源）、實訓桌、網孔板三大部分組成。
1.實訓屏（內置電源）設有電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源輸出設有短路保護。
2.實訓桌設計須整體滿足絕緣等級要求。桌架底部設計有四個腳輪，方便實訓臺架移動（兩個定向，兩個萬向帶剎車）。桌子左右各設有兩個抽屜（帶鎖），下方設有雙開門固定式儲物柜，便于放置工具和實驗導線等。
3.網孔板2塊：尺寸≧700mmx600mm、厚度≧1.5MM，采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板配置若干只與橢圓形孔匹配的塑料卡件，用于固定實驗用相關電器元器件，以便各器件的拆裝方便。網孔板為掛件式，實訓時掛在控制屏的上，可方便拿下，有利于元件的安裝和布局。
四、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y／Δ自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓啟動控制線路
23.三相異步電動機能耗制動控制線路
24.變頻器的參數設置
25.變頻器的BOP啟停控制
26.變頻器的外部端子控制
27.PLC控制三相異步電機啟停控制
28.PLC控制三相異步電機正反轉控制
29.PLC控制三相異步電機星三角控制
30.PLC與變頻器通訊控制
31.觸摸屏的畫面編輯
32.觸摸屏通訊參數設置
33.觸摸屏與PLC通訊控制
34.觸摸屏、PLC、變頻器通訊控制
五、實訓裝置基本配置清單
序號 | 名稱 | 每套數量 | 單位 | 備注 |
1 | 實訓桌 | 1 | 張 |
|
2 | 控制屏 | 1 | 套 |
|
3 | 儲存柜 | 2 | 個 |
|
4 | 學生凳 | 2 | 張 |
|
5 | 網孔板 | 2 | 塊 |
|
6 | 電腦桌 | 2 | 張 | 可移動式 |
7 | 器材配備 | 2 | 套 | 每臺配置見下表六（該配置為每個實驗臺2套器材的配置數量） |
表六：實訓臺元器件配置清單（1臺）
序號 | 名 稱 | 型號與規格 | 數量 | 單位 |
1 | 單相電度表 | DD862-2或DDS1319 | 2 | 個 |
2 | 空氣開關 | IC65N 32A 2P，帶漏保 | 2 | 個 |
3 | 兩檔自鎖轉換開關 | 4A/250V | 2 | 個 |
4 | 平燈頭（含燈座） | 6A/250V | 4 | 個 |
5 | 插座 |
| 2 | 個 |
6 | 拉線開關 | 4A/250V | 2 | 個 |
7 | 墻壁開關座 |
| 4 | 個 |
8 | 聲控開關 |
| 2 | 個 |
9 | 3H鐵殼按鈕 |
| 4 | 個 |
10 | 行程開關 | LX19-111 | 4 | 個 |
11 | 行程開關 | LX19-001 | 4 | 個 |
12 | 倒順開關 | K03-15 | 2 | 個 |
13 | 電流互感器 | BH-0.66 | 2 | 個 |
14 | 低壓斷路器 | IC65N 20A/3P，帶漏保 | 2 | 個 |
15 | 2P直插式保險盒 | RT18-32X | 2 | 個 |
16 | 3P直插式保險盒 | RT18-32X | 2 | 個 |
17 | LED燈管（含燈座） | 10W | 2 | 套 |
18 | 交流接觸器 | CJX2序列，32A，線圈，220V | 6 | 個 |
19 | 輔助觸頭 | F4-22 | 6 | 個 |
20 | 熱繼電器 | 0.63-1A | 2 | 個 |
21 | 時間繼電器 | ST3PA-B/380V (0-60S) | 2 | 個 |
22 | 時間繼電器座 | PF-083A | 2 | 個 |
23 | 熔斷器及熔芯配套FR1 |
| 2 | 個 |
24 | 熔斷器及熔芯配套FR2 |
| 2 | 個 |
25 | 接線端子排 | JF5-2.5/5 | 5 | 個 |
26 | G形導軌 |
| 4 | 個 |
27 | 走線槽 |
| 2 | 米 |
28 | 三相鼠籠異步電動機 | 380V/Y/Δ180W，單速 | 2 | 個 |
29 | 三相鼠籠異步電動機 | 380V/Y/Δ180W，單速，配離心開關 | 2 | 個 |
30 | 三相雙速鼠籠異步電動機 | 380V/Y/Δ180W | 2 | 個 |
31 | 可編程控制器實訓組件 | SIMATIC S7-1200 CPU 1212C AC/DC/RLY（繼電器輸出） | 2 | 套 |
32 | 觸摸屏 | TPC7032 7寸，帶通訊和2個接口，帶固定架，昆侖通態。 | 2 | 套 |
33 | 變頻器實訓組件 | SIMATIC S7- V20 | 2 | 套 |
34 | 編程電纜 | 3米長，用于PLC主機與PC機通訊 | 2 | 根 |
35 | 專用導線 |
| 30 | 米 |
36 | 螺絲 |
| 100 | 枚 |
37 | 塑料安裝卡子 | 配網板上M4字攻螺絲安裝電器元件 | 100 | 粒 |
38 | 常用實訓工具 | 包含：萬用表、剝線鉗、尖嘴鉗、6件套螺絲刀套裝、驗電筆 | 2 | 套 |
