SBXNY-AQ-18新能源汽車高壓安全系統傳感器與執行器展示臺（比亞迪）

一、產品簡介

新能源汽車高壓安全系統傳感器與執行器展示臺（比亞迪）選用新能源汽車高壓安全防護系統傳感器與執行器制作，讓學員掌握了解高壓安全防護系統主要傳感器與執行器結構、工作原理和注意事項。

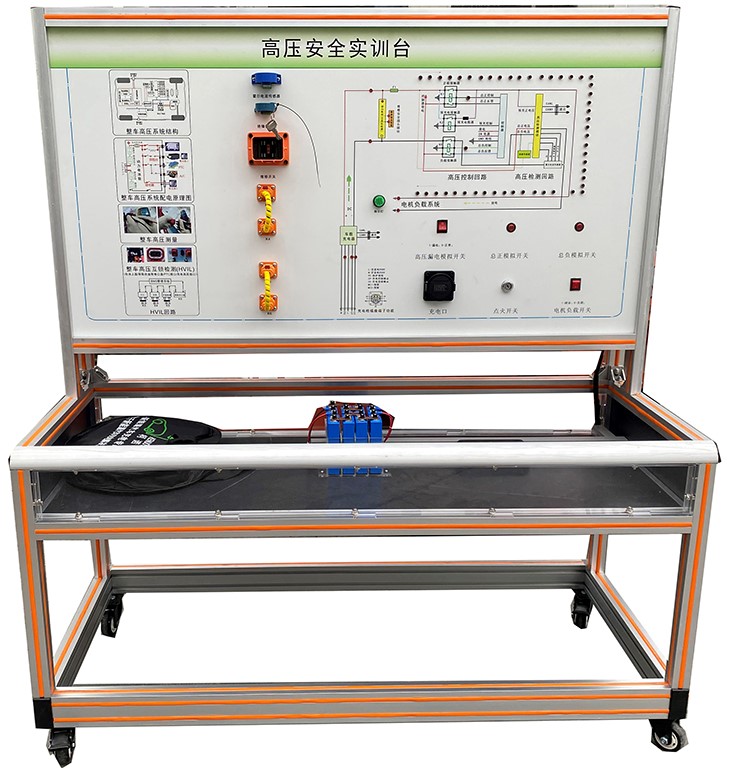

圖樣

二、功能特點

1.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有高壓安全防護系統傳感器與執行器結構、原理圖板。

2.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

3.實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

4.安裝純電動汽車霍爾電流傳感器、漏電絕緣傳感器、高壓分流器、高壓保險絲、大電流繼電器(總正繼電器、總負繼電器、預充繼電器)、快充充電槍、慢充充電槍、快充充電槍車載插座、慢充充電槍車載插座、開關電源、手動維修開關、可模擬傳感器與執行器工作過程。

5.設備框架采用40×40/40×40R一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,沖壓成形的左右圓弧臺面經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

6.設備上箱采用冷板沖壓成形，左右上側圓弧設計，背面帶雙開維修門，便于維護與保養。

7.配套實訓指導書等教學資料，包含工作原理、實訓項目、故障分析等要點說明。

三、技術規格

1.外形尺寸（mm）：1600×700×1700(長×寬×高);

2.面板外形尺寸（mm）：1548×948mm（長*寬）;

3.工作溫度：-40℃～+50℃;

4.移動腳輪：100*60mm;

5.高壓安全防護系統傳感器與執行器：比亞迪E5.

四、實訓（實驗）項目

1.新能源汽車高壓器件認知。

2.高壓器件的端子及對應的功能。

3.新能源汽車高壓器件檢測。

五、基本配置

純電動汽車（比亞迪）霍爾電流傳感器、漏電絕緣傳感器、高壓分流器、高壓保險絲、大電流繼電器(總正繼電器、總負繼電器、預充繼電器)、快充充電槍、慢充充電槍、快充充電槍車載插座、慢充充電槍車載插座、開關電源、手動維修開關、一體化全鋁合金型材搭建的移動臺架,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板）、設備操作說明書。
