SBDAZ-04A1電工安裝調試技能實訓裝置
一、概 述
電工安裝調試技能實訓裝置是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

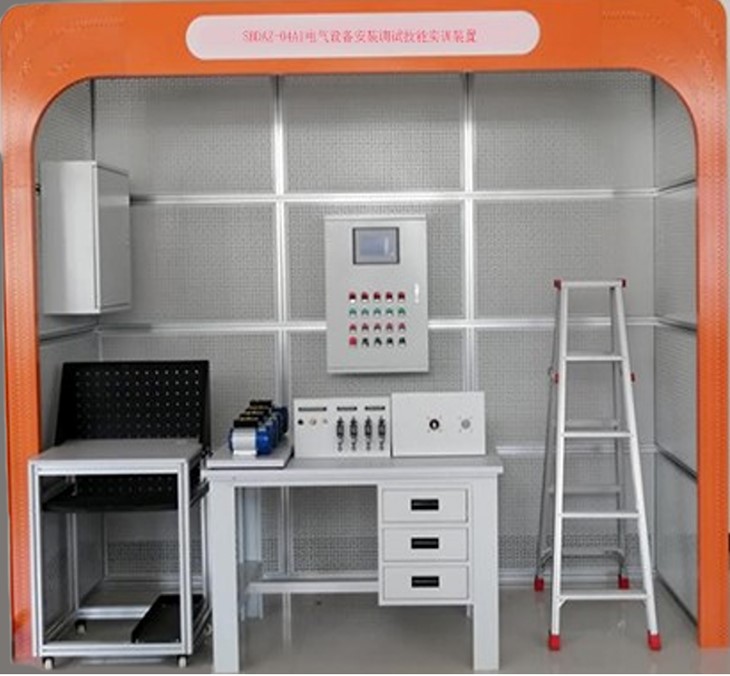

外形結構參考圖片
二、特 點
電氣照明設備安裝調試技能實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：L3010×W1000×H2460mm
四、產品結構：該設備主要由模擬房、裝配桌、雙速電機模塊、交流異步電機模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。
1、模擬房：整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；模擬房上方弧型設計，整體外形美觀大方，
2、裝配桌：模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。裝配桌底部帶抽屜柜，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。
★3、實驗室智慧用電安全控制系統功能要求
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
②包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
五、實訓項目舉例
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
六、電氣照明設備安裝調試技能實訓裝置配置清單
1、配電箱部分
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | 狀態 |
1 | 漏電型空氣開關 | DZ47LE-32 | 只 | 1 | 3P+N | 安裝在配電箱內 |
2 | 空氣開關 | DZ47-63/C6 | 只 | 1 | 3P | 同上 |
3 | 漏電型空氣開關 | DZ47LE-32/C6 | 只 | 1 | 1P+N | 同上 |
4 | 配電箱箱體 | 明裝 | 只 | 1 |
|
|
2、照明套件
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 單相電度表 | DD862-2 | 1 | 散裝發出 |
2 | 單相閘刀開關 | HK8 | 1 | 同上 |
3 | 拉線開關 | 4A/250V | 1 | 同上 |
4 | 平燈頭 | 6A/250V | 2 | 同上 |
5 | 園形插座 | T3-10 | 1 | 同上 |
6 | 電流互感器 | LQG-0.5 | 1 | 同上 |
7 | 墻壁開關座 |
| 2 | 同上 |
8 | 聲控開關 | 118-B30 | 1 | 同上 |
3、電氣控制套件
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 低壓斷路器 | DZ108-20/10 | 1 | 散裝發出 |
2 | 螺旋式保險盒 | RL1-15/3A | 3 | 同上 |
3 | 直插式保險盒 | RT14-20/2A | 2 | 同上 |
4 | 交流接觸器 | CJX2-0910 | 3 | 同上 |
5 | 輔助觸頭 | F4-22 | 3 | 同上 |
6 | 熱繼電器 | R16B-20/3 | 1 | 同上 |
7 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 1 | 同上 |
8 | 時間繼電器座 | PF-083A | 1 | 同上 |
9 | 3H鐵殼按鈕 |
| 2 | 同上 |
10 | 行程開關 | LX9-222 | 2 | 同上 |
11 | 行程開關 | LX9-001 | 2 | 同上 |
12 | 倒順開關 | K03-15 | 1 | 同上 |
13 | 大功率電阻 |
| 3 | 同上 |
14 | 二極管 |
| 1 | 同上 |
15 | 接線端子排 | JF5-2.5/5 | 5 | 同上 |
16 | 三相鼠籠異步電動機 | 380V/Y/△180W | 1 | 同上 |
17 | 走線槽 |
| 2米 | 同上 |
4、線路器材
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | 狀態 |
1 | PVC管 | Φ16 | 根 | 2 | 3米 | 散裝發出 |
2 | PVC直通 | Φ16 | 只 | 10 |
| 同上 |
3 | PVC杯梳 | Φ16 | 只 | 30 |
| 同上 |
4 | 扎帶 | 3×100mm | 包 | 1 | 500只/包 | 同上 |
5 | M4*20螺絲（帶帽） | 200只/套 | 套 | 1 | 帶2只平墊、1只彈墊 | 同上 |
6 | 行線槽 | 3025 | 根 | 2 | 2米/根 | 同上 |
7 | PVC線槽 | 40×20mm | 根 | 2 | 3米/根（白色） | 同上 |
25×15mm | 根 | 2 | 3米/根（白色） | 同上 |
13 | 管卡 | 16U型 | 只 | 30 |
| 同上 |
14 | 自攻絲 | Φ6×15mm | 只 | 100 |
| 同上 |
5、其他
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 人字梯 | 1.5米高 | 1付 |
|
2 | 裝配桌 |
| 1張 |
|
3 | 模塊架 |
| 1張 |
|
4 | 臺虎鉗 | 5寸 | 1臺 |
|
5 | 鋼直尺 | 300mm | 1把 |
|
6 | 水平尺 | 300mm | 1把 |
|
7 | 電工刀 |
| 1把 |
|
8 | 無色護目鏡 |
| 1付 |
|
9 | 手電鉆 | 220V/500W正反調速開關 | 1把 |
|
10 | 鋼鋸架 |
| 1把 |
|
11 | 剝線鉗 |
| 1把 |
|
12 | 尖嘴鉗 |
| 1把 |
|
13 | 螺絲刀 | 一十各一 | 2把 |
|
14 | 塑料卡子及自攻螺絲 |
| 200套 |
|
15 | 配套教學資源 | 購買5套以下無此項配置 |
