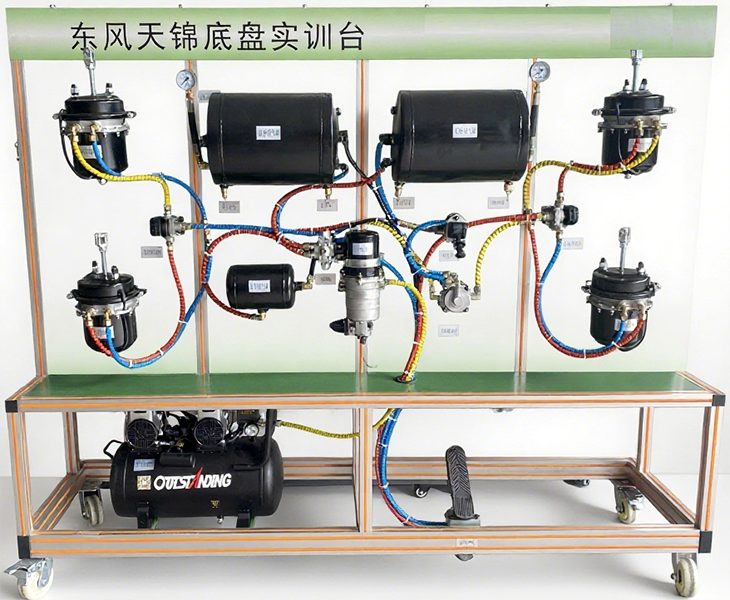

東風天錦EQ1120GA氣路系統實訓臺示教板

東風天錦EQ1120GA氣路系統實訓臺示教板

一、功能特點

1.東風天錦EQ1120GA氣路系統實訓臺示教板臺架上具有的  全新東風天錦EQ1120GA2  原車零部件有空氣壓縮機總成、空氣干燥劑、前橋儲氣筒、后橋儲氣筒、手制動儲氣筒、再生儲氣筒、輔助儲氣筒、四回路保護閥、制動腳閥、駐車閥、繼動閥、制動管路、氣壓表若干個。

2. 臺架上具有的非原廠部件有兩相交流驅動電機、驅動皮帶、氣壓表；

3. 零部件布置位置大體與實車方向、位置接近；

4. 壓縮機具有機油潤滑系統；

5. 壓縮機空氣經過空氣濾清器過濾；

6. 每個部件擺放位置合理，美觀，方便看清外觀特征；

7. 不同類別的氣壓管路通過不同顏色來表達（可參考實車管路顏色），管路走向簡潔明了，方便看清管路走向，采用直走或拐直彎的布局；

8. 臺架有示教板，準確繪制其系統組成及部件連接圖，管路顏色與實物管路顏色一致（被處理后的顏色）；

9. 驅動電機旋轉部件，采用防護處理，防止異物被皮帶擠壓；

10.支撐臺架使用4只萬向腳輪；前二只萬向帶鎖止功能腳輪；后二只萬向腳輪；腳輪與臺架用。

11.產品工藝: 設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶4個帶自鎖裝置萬向腳輪，便于移動。


二、技術規格

外形尺寸：2080×650×1900mm(長×寬×高)

外接電源：交流220V±10% 50Hz

工作溫度：-40℃～+50℃

空 氣 機：0.75KW

氣 壓 表：0～1000kPa

移動腳輪：150*100mm

三、基本配置(每臺)

序號

名 稱

規格型號

單位

數量

1

前左右制動總成

原車器件

套

1

2

后左右制動總成

原車器件

套

1

3

制動踏板

原車器件

套

1

4

制動總泵及制動分配泵

原車器件

套

1

5

空氣壓縮機

0.75KW

臺

1

6

儲氣罐

原車器件

個

1

7

氣壓表

0～1000kPa

個

5

8

單向閥

原車器件

個

1

9

排氣閥

原車器件

個

1

10

放水閥

原車器件

個

1

11

移動臺架(帶自鎖腳輪裝置)


臺

1

12

空氣干燥劑

原車器件

只

1

13

前橋儲氣筒

原車器件

只

1

14

后橋儲氣筒

原車器件

只

1

15

手制動儲氣筒

原車器件

只

1

16

輔助儲氣筒

原車器件

只

1

17

回路保護閥

原車器件

套

1

18

制動管路

原車器件

套

1
