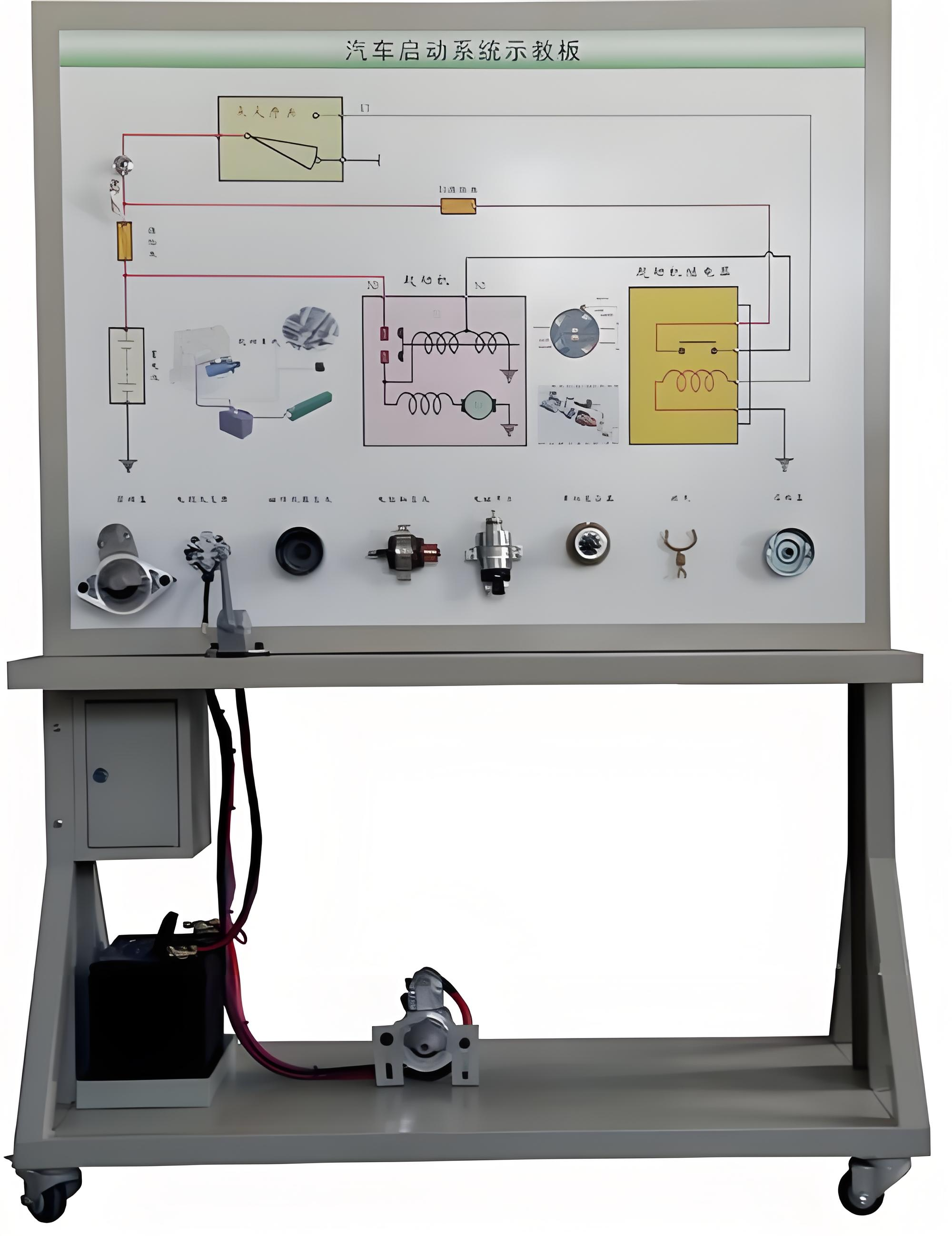

SBNJDF-1204-8拖拉機發動機起動系統示教板

一、產品簡介

拖拉機發動機起動系統示教板采用全新DF-1204-8拖拉機柴油機起動系統實物為基礎，充分展示農機起動系統的組成結構和工作過程。適用于學校對農機起動系統理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的起動系統，充分展示農機起動系統的組成結構。

2.操縱起動開關，起動馬達工作，真實演示農機起動系統的工作過程。通過面板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。

3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析農機起動系統的工作原理。

4.示教板面板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。

5.示教板面板上安裝有檢測端子，可直接在面板上檢測農機起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

三、技術規格

外形尺寸（約）：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)
