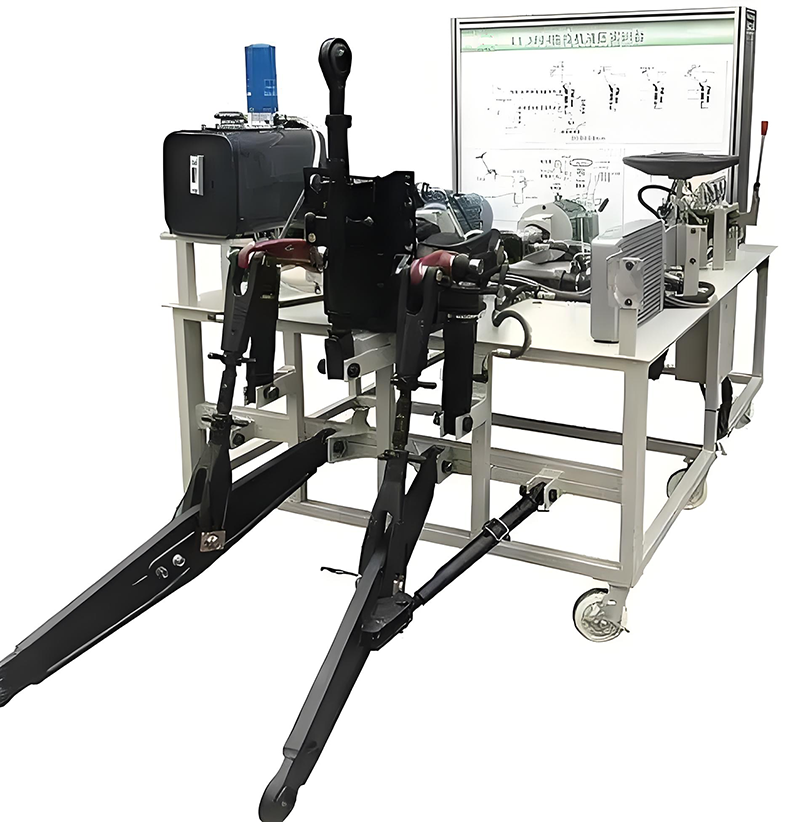

SBNJ-LX1604拖拉機整機液壓系統綜合實訓臺

一、產品簡介

拖拉機整機液壓系統綜合實訓臺以全新LX1604液壓操縱機構系統實物為基礎，系統實物合理裝配在鋼制移動臺架上，可對拖拉機整機液壓操縱機構與轉向系統進行模擬工作、及故障檢測與診斷等工況的實際操作，真實展示拖拉機液壓操縱機構與轉向系統結構與原理及工作過程。適用于各類型院校及培訓機構對拖拉機液壓操縱機構與轉向系統理論和維修實訓的實訓教學需要。

本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。

二、結構組成

拖拉機液壓操縱機構總成、工作裝置、液壓泵總成、操作機構與轉向系統等附件、油壓壓力表、各類型控制閥及油管、電動機、移動臺架等、司機座椅、臺架操作說明書、實驗指導書等附件。

配套拖拉機液壓操縱機構彩色原理圖板,及安裝閃爍燈條與工作工況同步顯示。

三、功能特點

1．電動機驅動液壓泵提供動力，可動態演示拖拉機液壓操縱機構與轉向系統工作原理與過程。

2．設備可簡易實現拖拉機液壓操縱機構與轉向系統保養與維護操作。

3．設備可實現拖拉機液壓操縱機構與轉向系統拆裝和工況演示。

4．實訓臺加裝電源及轉動部件等安全保護裝置。

5.所有液壓油路均采用透明軟管演示。

6．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

7.控制臺采用鋁制材料制作，包括溫度計，警告燈，操作開關等。

8.★實驗室智慧用電安全控制系統（提供演示視頻）;

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1)智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示。可設備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。

2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。

▲要求提供實驗室智慧用電安全控制系統來源證明文件,原件備查。

四、外形與顏色

設備外形：約2000×900×1200mm(長×寬×高)

設備顏色：白

五、制造工藝

1.設備底座架

1.1鋼性結構焊接

1.2方管：60*60*2.0mm

1.3表面采用亞光灰噴塑工藝，厚度0.3mm.

2.萬向腳輪

前二只萬向帶鎖止功能腳輪

后二只萬向腳輪

腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

腳輪：200mm×100mm(直徑×寬度)

腳輪支撐：2.0T

六、技術指標

1.工作溫度：-40℃～+50℃

2．主機：原車裝置

3．交流電源：220V/380V
